结构光扫描：从入门到放弃？不，我偏要榨干它的每一帧数据

品鉴达人 · 发表于 2026-7-14 04:10

上次我为了省事买了个入门级结构光扫描仪，心想这下建高精模型不就秒秒钟？结果——校准就折腾了俩小时。不过话说回来，扫出来的结果……真香！今天聊聊我踩过的坑，说不定能帮你省下几根头发。

那道光打在脸上，机器就懂了世界
说白了，结构光就是用投影仪打出一组条纹图案，然后摄像头拍下变形，算出深度。类似你拿个手电筒照墙，影子随凹凸变长变短——只不过频率高得多。跟激光扫描那种点云死磕不一样，它一次扫一片，快！但别高兴太早，环境光稍微亮一点，它就瞎了。所以我都关灯干，搞得像个盗版碟供应商。

结构光扫描仪工作原理投影条纹与摄像头

一开始我傻乎乎直接在客厅开搞，结果窗户进来的阳光让扫描数据全是噪点。后来学乖了，拉上遮光帘，再补个偏振补光灯——✅ 信我，偏振片能过滤掉不少反光。扫描金属或玻璃物体？必须喷显影剂，不然根本扫不出。我奢侈了点，买的AESUB喷雾，自动蒸发不用擦。💡 小提示：如果没有专业喷雾，爽身粉加酒精调匀也能凑合，就是清理麻烦……

从扫描仪到剪辑时间线，中间隔了十个Blender
很多人以为扫描完就能直接扔进Pr或FCPX——醒醒吧。出来的文件一般是STL或OBJ，全是三角面。你需要在3D软件里重新拓扑、展UV、贴纹理。我用Blender，免费且强。先修整网格，减面到百万以内，再烘焙法线贴图。这个过程枯燥，但为了后面的实时渲染顺畅，值得。

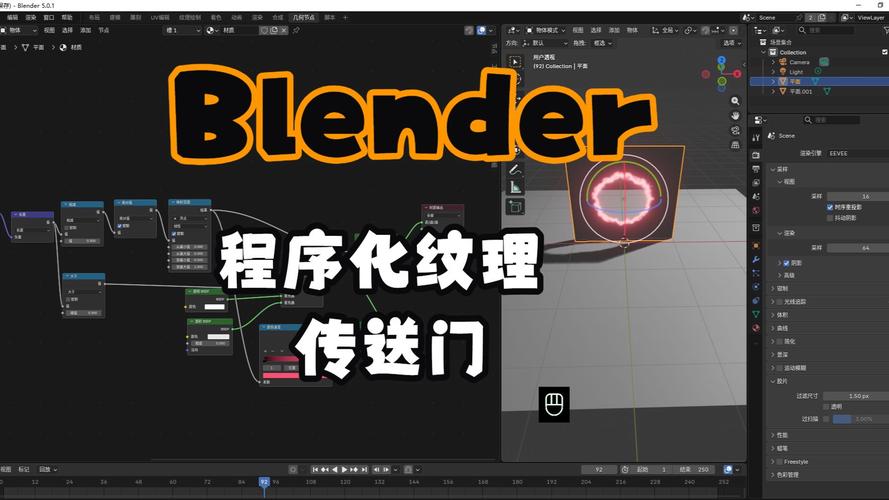

3D扫描模型导入Blender进行减面和纹理映射

有一次我偷懒没减面，导入AE的Element 3D，结果直接崩溃——30万面就那样，更何况我那个破笔记本。后来还是老老实实在Blender里用Instant Meshes自动重拓扑，再分UV。不过话说回来，结构光扫描的纹理精度其实比摄影测量差，所以近景还得补拍。我一般扫描完主体，用手机绕一圈拍几十张照片，扔进RealityCapture里混合，效果出奇好——但这是另一个大坑了。

剪辑师用结构光，到底图个啥？
如果你只是做普通剪辑，可能用不上。但一旦开始玩虚拟制作、AR合成，这玩意儿就是你的数字资产生产线。我前段时间接了个MV，需要歌手站在一个废墟祭坛上，实景找不到，建景费时。我就去郊区扫了个废弃水塔，再结合一些石块扫描，搭了个场景。在Unreal里用虚拟摄像机拍，再合成到绿幕素材里——客户还以为我去了切尔诺贝利！❗

不过这玩意儿局限性也明显：帧率跟不上，没法实时扫描动态物体（除非上十几万的专业级）。所以别想着扫个跑跳的人，那得用多相机摄影测量或动捕。结构光目前最适合静态物体——道具、面孔、场景部件。扫脸的时候，模特得屏住呼吸，眼球不能动，我扫自己时眨了下眼，眼皮那块直接塌陷……修模修到凌晨三点。

最后说几个血泪换来的要点：
💡 校准必须勤，温度一变就有漂移，尤其冬天开空调，半小时一校。
✅ 扫描时关闭任何自动白平衡和曝光，全部手动锁定。
❗ 千万别扫透明或深黑色物体，除非你享受挫败感。喷粉是王道。
😩 数据备份！有一次扫雕塑扫到一半，软件闪退，三个小时的工程没了……现在我都开实时保存。

下个计划是研究一下NeRF，看能不能用手机视频直接生成场景。但结构光扫描，短期内还是我快速获取高精度模型的首选——毕竟，比起手动建模，它已经算“一键生成”了，对吧？
