活塞往复运动：别被那些教科书动画骗了，视频剪辑里的真实门道

品鉴达人 · 发表于 2026-7-18 18:38

刚在AE里调完那个该死的活塞动画，头昏脑胀，点进论坛看到有兄弟在问，忍不住想写点东西。说实话，第一次做活塞往复运动的演示动画，我对着参考视频盯了整整一下午——那玩意儿看着简单，动起来全是反直觉的细节。

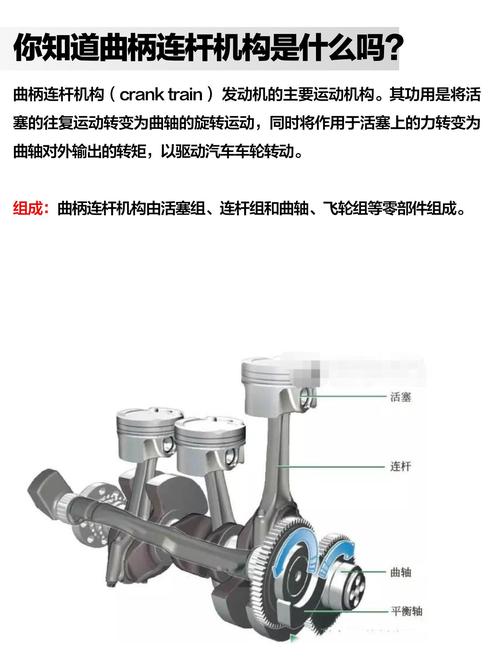

活塞往复运动曲柄连杆机构3D示意图

很多人以为活塞就是个直上直下的滑块，连杆一拽、曲轴一转就完事了。大错特错！你如果真这么K帧，成品会像一根僵硬的铁棍在桶里抽搐，懂吧？完全没有机械该有的韵律感。真正的活塞运动，是一个混合了正弦和余弦的复合轨迹，尤其在上下止点附近，速度变化简直能逼死强迫症。

💡 死磕参数：行程、连杆比，到底怎么影响画面节奏？

先说个让我差点砸键盘的事。有次给一个液压破碎锤做演示动画，把活塞行程设成等速，结果甲方看了一眼就说：“你这动画不对，锤击那一下没力。”——哈？后来我翻了一堆机械设计手册才明白，活塞在冲击瞬间的速度必须远大于平均速度，而回程可以缓一些，这完全取决于曲柄连杆机构的偏置和连杆比。如果你用表达式驱动，千万别只写一个简单的Math.sin(time)，那样太“乖”了，没有机器的野性。

这里强烈安利一个方法：把活塞位移的二阶导数——也就是加速度——也考虑到曲线编辑里。AE的图表编辑器是个神器，但你得自己手动拉贝塞尔手柄。让活塞在接近下止点时有一个微妙的停顿，然后猛地加速冲顶，那个冲击感配上压缩音效，啧，舒服。

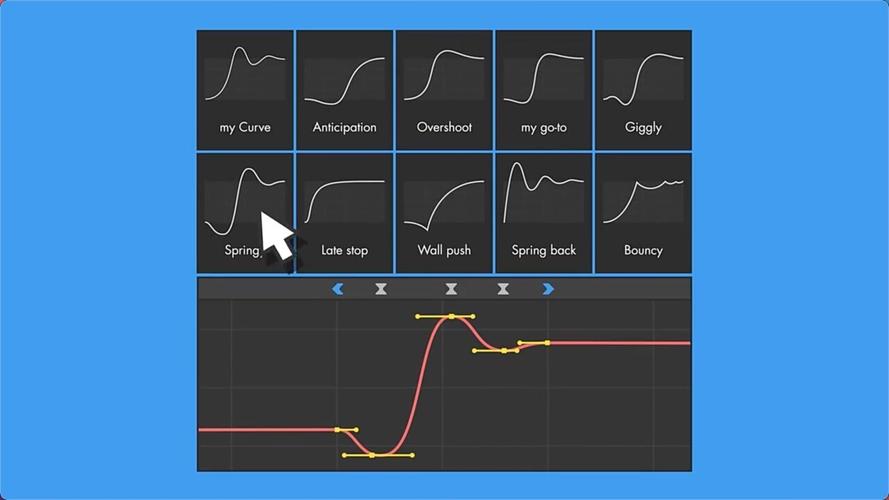

视频剪辑软件中活塞运动关键帧曲线调整截图

不过话说回来，光盯着活塞本身也不行。曲轴是个大盲点。它的旋转角速度和活塞的线速度不是线性关系，这就意味着如果你把曲轴动画做成匀速旋转，活塞的运动天然就是变速的——但很多新手非要给活塞K匀速位移，曲轴反而乱转，那就本末倒置了。我习惯先建一个空物体作为曲轴中心，然后用表达式把活塞的Y轴关联到空物体的旋转角上，核心就是那个经典的曲柄连杆运动方程：y = r * cos(theta) + sqrt(l^2 - (r * sin(theta))^2)。别怕，套进去就行，一劳永逸。

❗ 实拍与CG结合时，一个差点毁掉项目的坑

去年接了个活儿，需要把三维渲染的活塞动画合成到实拍的发动机透明外壳上。跟踪点已经建好，镜头有缓慢推进，一切看起来美滋滋。结果渲染出来一看——活塞和缸壁有穿插！就一帧，在那个特定角度下，连杆摇过去的时候穿透了筒壁。原因是实拍镜头有轻微的桶形畸变，而我的渲染用的是理想针孔相机模型。后来我专门在C4D里加载了畸变数据，重新调整了三维空间里的活塞行程极限，才把那该死的穿插消灭。真是一身冷汗。

所以做机械动画之前，务必问清楚镜头有没有畸变网格，尤其当你要合成透明件的时候。别太信任那个匹配移动，它只匹配点位，不匹配光学扭曲。血的教训！

🔧 小技巧：用“脏”材质强化运动感

经常有人问，为什么自己的活塞动画明明动势对了，看着还是很假？嘿，听听活塞表面那些划痕与油渍的浪漫吧。纯金属材质在运动时毫无参照，必须加上方向性的磨损贴图，或者至少给一点拉丝纹理，让光影在往复时产生流动感。更好用的是，在活塞环槽那儿加一圈极细的深色油泥痕迹，它随活塞上下会被挤压、扩散，那种微妙的动态变化能瞬间把真实感提上来。我甚至在Blender里用动态绘制刷过一张贴图，跟着顶点组走，每帧都在变，渲染时间多了两倍，但成品出来，客户直接说“这个机械感太顶了”。值。

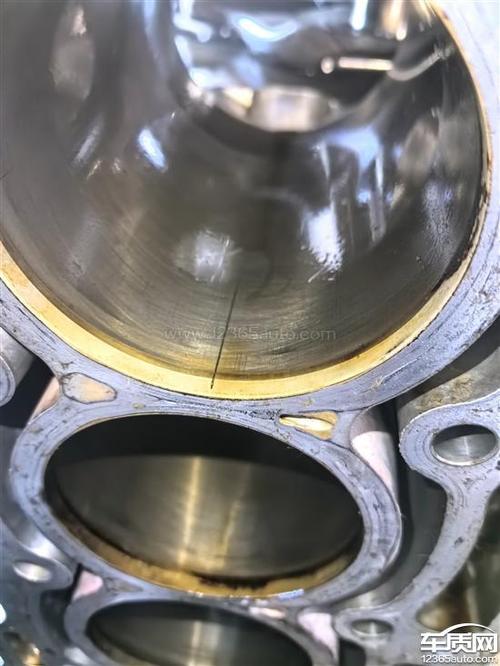

发动机活塞表面磨损纹理特写实拍图

还有声音设计。别只丢个循环的引擎声就完事儿，你得在活塞改变方向的那几帧叠上金属撞击的瞬态——哪怕动画本身是静音的演示，观众的大脑会自动脑补。我通常把波形峰值对齐到速度零点，也就是活塞到上止点的瞬间，那个“当”的一下，配合屏幕里活塞的骤停，心理暗示极强。

行了，啰嗦这么多，其实就想说：别把活塞往复运动只当成一个位移脚本。它是机械韵律和视觉欺骗的结合体，哪怕你做的只是一个抽象原理图，也要让那条运动的线有重量、有情绪。下次看见别人做的活塞像根棍子在那儿杵，直接把这篇文章甩过去——或者，先想想你的曲轴转得对不对。
