那天我蹲在机架后面, 满头大汗, 就因为一根BNC线接触不良——画面时不时抽一下, 导演在对讲里骂娘。我拧了又拧, 毫无改善。后来一查, 得, 手拧的端子, 铜丝都黑了。那一刻我悟了：在视频制作这行, 偷懒就是对项目残忍。
设备之间的连接, 是信号的生命线。你用焊接? 也行, 但现场焊接考验技术, 而且不便拆卸。用手拧? 纯粹给以后埋雷。真正靠谱的, 是冷压端子+压线钳。这玩意儿一旦用上, 就回不去了。
手拧？你是在给设备埋雷！
手拧？你是在给设备埋雷！
手拧端子, 听上去方便——把线绕在螺丝上, 拧紧。可你知道铜线在空气中会氧化吧? 尤其是潮湿环境, 比如外景拍摄, 手拧的接触点很快形成氧化膜, 接触电阻飙升。后果就是信号衰减、雪花噪点、甚至干脆黑屏。😨 而且还是慢性病, 时好时坏, 排查到你崩溃。
更可气的是, 手拧的线容易散开, 小股铜丝搭到隔壁针脚, 短路! 我烧过一个监视器的HD-SDI口, 就是因为一根细如发丝的铜屑。从那以后, 所有需要做接头的线——卡侬头、BNC、F头、电源插头——我全部用压线钳。
压接, 原理是用钳子将端子和线材冷压成一体。它产生金属间的分子级结合, 几乎杜绝氧化。而且压接点的机械强度高, 振动不松。在影视制作的环境里, 线材被拖来拖去, 可靠性就是一切。
压线钳不是螺丝刀, 别贪便宜
我买的第一把压线钳, 图便宜, 30多块包邮。结果呢? 压出来的端子一拔就掉。后来才知道, 压线钳的模具精度和棘轮结构是关键。一把好的压线钳, 能自动根据端子大小调节压力, 并且压到位后自动松开。那些廉价货, 根本没有棘轮, 你得靠手劲判断——纯粹蒙。
选钳子要看你的用途。常用的视频端子：
- BNC/Q9头: 需要压接RG59/RG6同轴电缆, 要用六角/方型压模, 尺寸精准到0.1mm。
- XLR卡侬头: 通常压接线径较细, 专用压线钳的钳口匹配插针的铜套管。
- 电源插头(DC头/鳄鱼夹): 用通用型冷压端子钳, 常用0.5-6平方的钳口。
⚠️ 千万别一把钳子通吃所有——你会把端子压裂或压不紧。我刚入行时, 用做网线的钳子去压XT60的电源口, 结果直接把端子压断了, 碎铜渣崩进眼睛差点出事。(这也是为什么护目镜不是摆设!)
预算允许, 建议一步到位买SN-48B或同等品质的棘轮式压线钳, 配一套可换模具。这个投入不冤, 一把能用十几年。我还备了一把Klein Tools的便携式, 外景时用, 虽然小, 但压4平方以下的端子很利索。

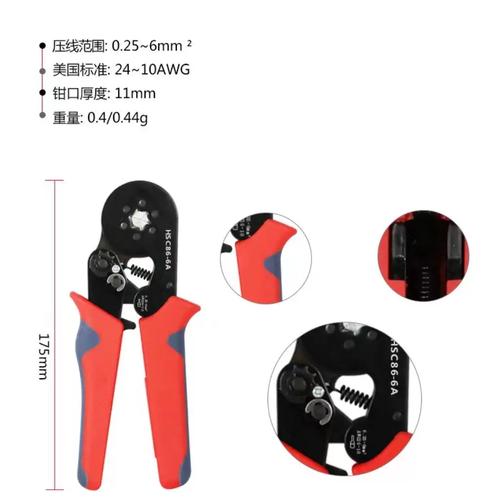

专业棘轮压线钳冷压端子工具套装
说到品牌, 别迷信洋货, 某些德国牌子贵得离谱, 其实台湾产的很多代工厂品质非常好。我现在主力钳是一把台湾宝工的, 两百多, 手感不输上千的。
压接全流程, 这些坑我替你踩过了
工具对了, 操作细节更致命。我总结一套SOP, 简单粗暴：
✅ 剥线：用专用剥线钳, 长度严格参照端子说明书。剥长了铜丝外露易短路, 剥短了插不到底——松脱。记住, 剥线口必须平整, 不要伤及铜丝。哪怕断一根细丝, 都会降低载流量和强度。
✅ 检查端子方向：这是最容易犯的错! 比如BNC插头, 压接套管是有方向的, 有的要压两次。装反了, 插不进去。我曾在深夜赶工, 一口气压了20个卡侬母头, 结果插座端全反了, 第二天现场拆了重做, 那酸爽……
✅ 压接：把端子放入钳口, 选对模具槽, 一压到底。听到棘轮“咔哒”一声自动松开才到位。⚠️ 压接过程中, 钳子要垂直于端子, 不然压歪了, 会变形。如果觉得手感不对, 别硬压, 重新对位。
✅ 拉力测试：压完后, 别急着套外壳。用手捏住端子, 另一手拽线, 用点力。如果松脱, 那就是压模不对或者没到位。合格的压接, 拉断线都不会脱。

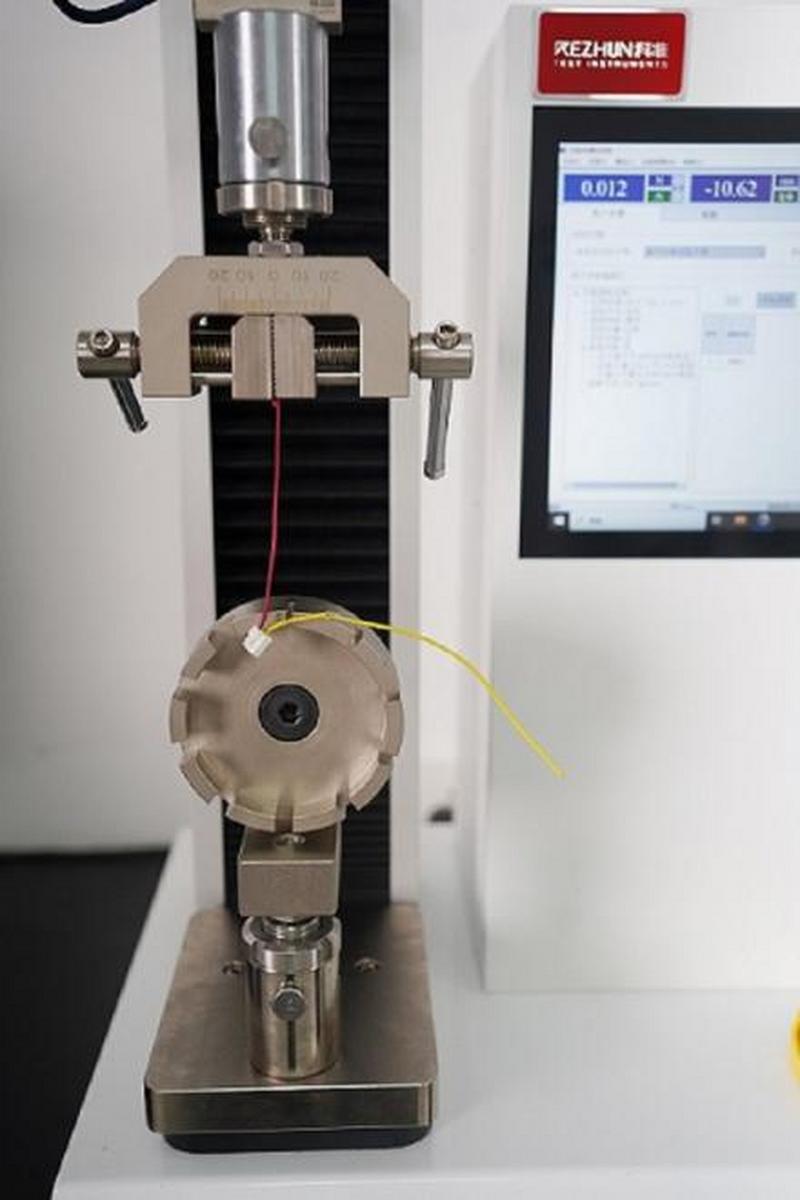

BNC冷压端子压接完成拉力测试
💡 一个私房秘诀: 压接前, 在铜丝上涂一丁点导电膏(也叫电力复合脂)。不是增加导电性, 而是防止氧化。尤其是室外使用的线, 这招能延长接头寿命好几倍。我用的是国产的昆仑2号, 便宜大碗。
还有一个被忽视的点: 压接之后, 一定用热缩管封口。除了美观, 更重要的是防潮防短路。热缩管要选带胶的, 加热后胶水熔化, 封得严严实实。我包里常备一把热风枪, 也是外景必备。
最后吐槽一下——很多人觉得压线钳是电工的活, 跟视频剪辑无关。哈! 剪辑台后面那些乱糟糟的线, 哪天不折腾你? 监视器间歇性黑屏, 你怀疑是采集卡、怀疑是软件, 查三天, 最后发现是线头松了。这种难受, 进过机房的人都懂。
所以, 学一点压接技术, 对自己好一点。稳定, 就是效率。省下来的时间, 多睡两小时比啥都强。 |
|
