我靠！原来电烙铁焊接锡丝有这么多门道｜给剪辑师的避坑指南

品鉴达人 · 发表于 2026-7-13 06:13

昨天，剪片子到凌晨两点，监听耳机线又双叒叕断了——就在那个吉他solo的节骨眼上。艹，崩溃。我把焊台拽过来的时候，眼皮都在打架，心里默念：这次可别焊成一坨屎。说实话，玩电烙铁好几年了，翻车次数比我剪废的片子还多。所以今天，趁着愤怒的余温，跟你们聊聊电烙铁焊接锡丝那些事儿。不讲大道理，全是我交过智商税以后的一点野路子经验。都给我坐稳了，尤其那些修话筒线、改接插件、自制控制器的小伙伴，这一篇，能救你半根线材钱。

焊接工具台杂乱场景电烙铁焊锡丝焊台

选对锡丝，成功一半

别笑，锡丝这东西真不是随便买的。我第一次焊XLR卡侬头，用的是五金店随手拿的廉价锡丝，焊出来的点灰蒙蒙的，还拉丝，像个风干的鼻涕泡……恶心死了。后来才知道，那种一般是有铅锡丝，熔点低，但流动性差，而且——不环保。现在我都用无铅含银锡丝，特别是焊接音频线、视频线这种高敏感信号传输的，含银3%的锡丝能让焊点电阻低，信号损少，你耳朵能听出区别，信我。直径方面，0.6mm到0.8mm最适合精密焊接，粗了容易搞出一大坨，细了补锡补到疯掉。还有，松香芯！没有助焊剂的锡丝千万别买，那是在给自己找不痛快。每次补焊之前，我习惯再蘸一点点额外助焊剂，薄薄一层，焊点立马光亮如镜，强迫症舒爽！

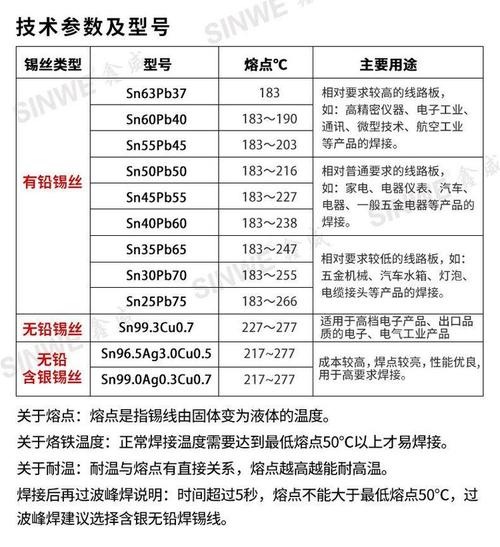

不同型号锡丝对比无铅含银松香芯

温度控制：绝对不是越高越好

新手最常犯的毛病：温度拧到头，猛怼！觉得越热化锡越快……结果呢？铜箔翘起、塑料件熔化、焊盘脱落，一把泪。我现在调温焊台常年设在320°C到350°C之间，焊小端子甚至降到300°C。有铅锡用280°C，无铅锡350°C，高于380°C就是在谋杀你的元器件——特别是那些迷你HDMI口，分分钟热死给你看。💡小窍门：焊接时间控制在2-3秒，数两个呼吸，撤离。如果没焊好，等它冷却了再补焊，别用烙铁头反复蹭，蹭掉的不是锡，是焊盘，那时哭都来不及。对了，焊台一定要选恒温的，白菜白光T12或者快克203H都行，秒热回温，体验一个天上一个地下。那些插电等五分钟的老古董，趁早换掉，焊接效率直接影响剪辑心情，相信我。

焊接手法：像涂指甲油一样

别误会，我没涂过指甲油。但手法真的类似——先把烙铁头靠近被焊件的引脚和焊盘，同时加热，约1秒，然后送锡丝到烙铁头与工件的交界处，而不是直接怼在烙铁头上烧！这点无数视频教程都讲错了。锡融化后会自己流动铺满，不要用烙铁头去涂抹锡，除非你焊大粗功率线需要拖焊。焊接完毕，先撤锡丝，再撤烙铁，保持工件不动直到冷却凝固，否则产生冷焊裂纹，后期莫名其妙杂音、断信号，有你排查的。❗我常用镊子夹线、用放大镜辅助，手抖的话，小拇指架在工作台上借力，稳得像拆弹专家。多练，焊上几十个废旧PCB，肌肉记忆就出来了，真没那么玄乎。

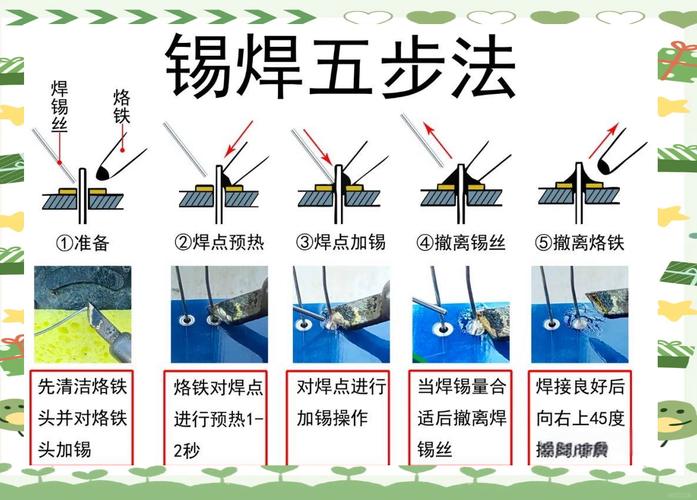

电烙铁焊接锡丝正确送锡手法特写

常见翻车现场及急救

连锡：两个引脚中间多了一坨锡，短路了。别慌，放点助焊剂，烙铁头擦干净，快速一拖，锡就被吸走了。或者用吸锡带，压上去加热，哧一声，干净利落。焊盘脱落：不要哀嚎，我干过好几次。如果是DC插头那种大焊盘，可以飞线解决，细漆包线搭桥；如果是密集引脚芯片，……送手机维修店吧，难度不是我们能挑战的。另外，焊点发灰不亮：典型温度不够或移动了，补焊一下。每次焊接完记得给烙铁头上锡保护，拿高温海绵擦一下，再蘸点新锡，不然头子氧化很快，传热变差，恶性循环。对了，抽风排烟！我有次焊了一下午，晚上睡不着，头痛。松香烟雾是过敏原，买个桌面抽烟仪或至少开窗通风，身体要紧。

好了，该说的都说了。这些东西，剪辑师平时可能不注意，但遇到一次问题能省下大把返工时间。我键盘敲累了，去焊根线放松一下……💡最后一条忠告：别买9块9包邮的烙铁套装，那玩意儿，焊个LED都费劲。
