示波器探头触及：视频工程师的测量魔咒与生存指南

品鉴达人 · 发表于 2026-7-13 08:02

选探头就像选镜头，参数别只看带宽

干视频的，谁还没被波形骗过几次？说实话，很多剪辑师——包括我——一开始根本没把示波器探头当回事。不就一根线嘛，怼上去，看个眼图，齐活。结果呢？测出来的信号像鬼画符，还以为设备坏了。

这事儿其实特别像我刚学摄影那会儿，以为大光圈就是一切。后来发现，镜头的边缘色散、呼吸效应，哪样不毁片子？探头也一样。带宽？带宽只是入场券，容性负载才是真正杀手。你拿一根高阻无源探头去碰高速数字信号，10pF的电容上去，直接把上升沿给吃没了，还测个屁！对了，有源探头了解一下？贵是贵，但那种低至0.5pF的极低电容，测DDR、HDMI这种高频差分信号简直不要太好用。当然，别跟我提精准匹配，那又是另一个烧钱的故事。有源探头还能细分为单端、差分，甚至电流探头。测电源纹波时，弄一根1×无源也不是不行，但必须接受它6MHz的带宽天花板。总之，别指望一根探头包打天下。

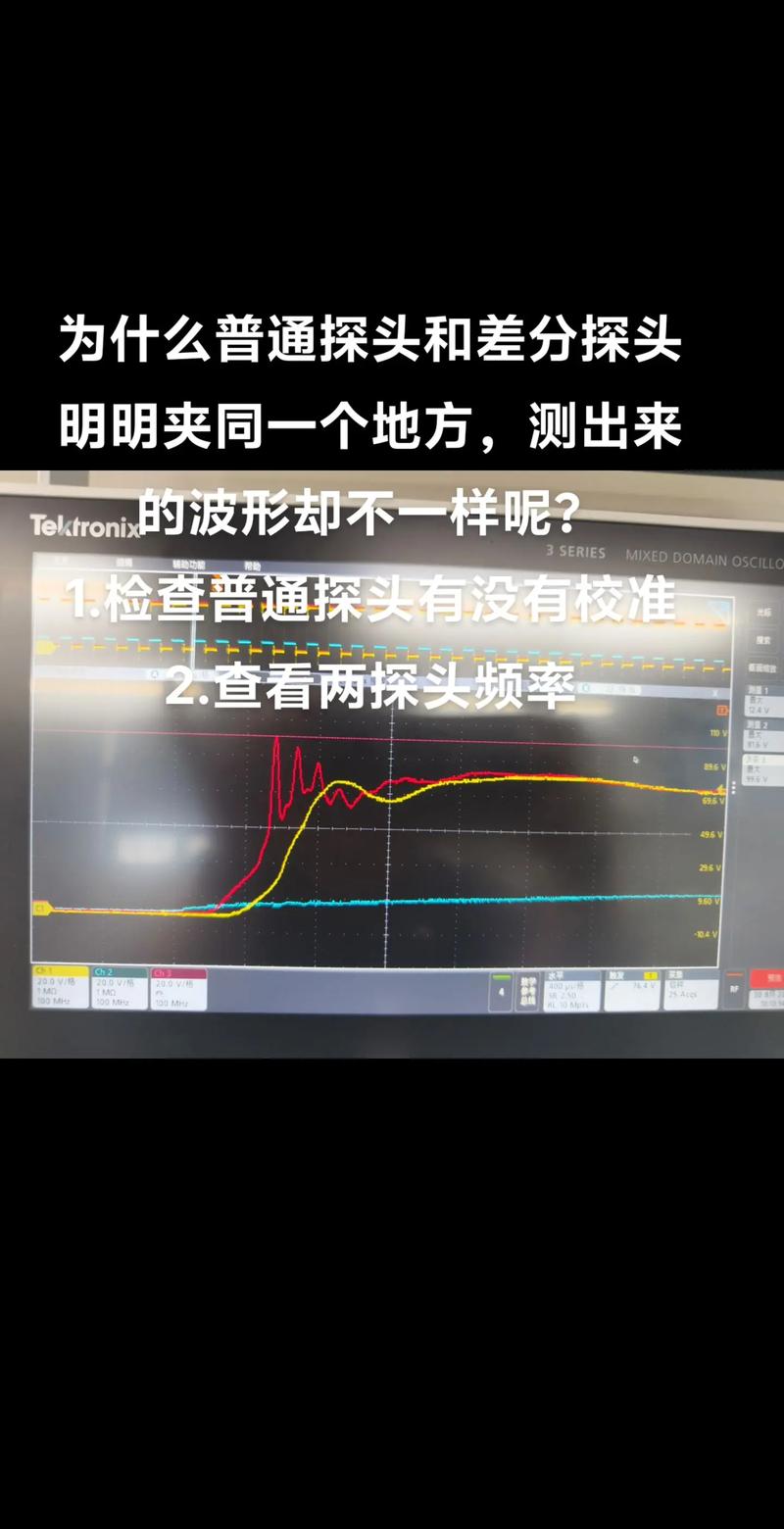

示波器探头容性负载波形对比图

接地环为什么总坑人

接地环！这玩意儿，我敢打赌，十个新手九个栽在这上面。记得有一次，我死活调不出干净的波形，满屏都是莫名其妙的震荡。排查了一遍，电源、芯片、PCB走线……最后发现——是那根接地线太长了！😱 当时恨不得抽自己。高频下，接地环的寄生电感堪比一个振荡线圈，分分钟给你叠加GHz级别的振铃。这个坑，我现在讲起来都血压升高。

后来学乖了，能不用接地环就不用。高压浮地探头？不存在的，直接上弹簧接地或接地弹簧针，长度越短越好。如果必须用鳄鱼夹，至少把线缠成双绞，尽量减少环路面积。还有，千万别把探头地线随便夹在机壳螺丝上，那环路大得能当收音机天线，尤其测开关电源。我甚至试过用铜箔胶带自制短接地——剪一小块铜胶，贴在PCB地线上，然后把探头接地环直接压上去。好使！但注意绝缘，别短路了其他引脚。

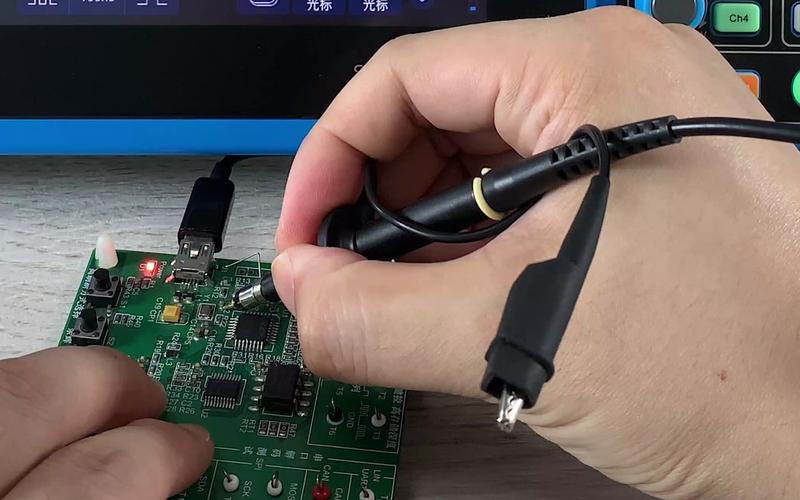

示波器探头弹簧接地针近距离使用

触及点：位置不对，全是噪声

触及点：位置不对，全是噪声

测信号，往哪触？这可是灵魂拷问。有些兄弟，测试点随手一挂，波形抖得跟帕金森似的，然后就抱怨板子没画好。其实多半是探头位置惹的祸。高阻抗节点要小心耦合噪声，哪怕探头本身电容很小，周围空气里的电磁场也会通过探头耦合进来。我一般会尽量找低阻抗的输出点测，比如运放的输出端，避免直接碰高阻输入端。

还有，测纹波的时候，千万千万别用长长的地线！我通常直接把探头的接地弹簧压在电容两端，越靠近被测点越好，这样环路极小。否则你测到的根本不是电源的纹波，而是……怎么说呢，整个环境的射频能量。探头支撑也是个细节——手拿着测？抖成狗。买个探头支架，或用第三只手夹持，能避免抖动带来的接触噪声。尤其测FPGA那种密集引脚，手一滑就是一场灾难。

再说一个隐藏坑点：差分探头的共模抑制比（CMRR）。当你测高速差分信号时，如果两条线长度不一致，或者触及点的共模电压不一样，会把共模噪声转成差模，信号就废了。所以差分探头两条线尽量等长，触及点也要对称。我曾为了匹配，花一下午自己焊短线。

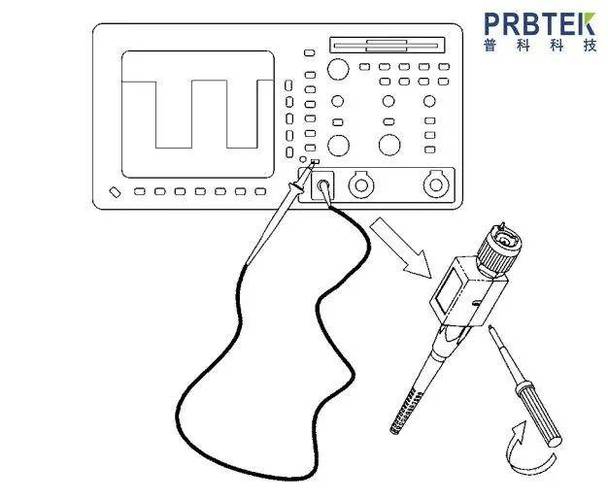

探头补偿校准，不是拧一次就完

探头补偿校准，不是拧一次就完

多数人知道无源探头需要补偿，但那个“拧到底”就够了吗？Too young too simple！我遇到过，同一根探头，在不同温度下，补偿点会漂。夏天调好的方波，冬天一看，过冲了。所以养成好习惯，每次重要测量前，都先看下探头补偿波形。还有，不同通道的示波器，可能也要单独补偿——别犯懒！有些有源探头需要定期校准，弄个示波器自带的快沿信号源，几分钟搞定，别等出问题了才想起。

另外，探头上那个×1/×10开关，也是个陷阱。×1档位带宽通常很低（有的才6MHz），输入电容却很大（100pF级别），测高速信号简直灾难。我一般都默认×10，虽然衰减了信号，但带宽和负载特性更好。除非测低频小信号，不然别碰×1档！

特殊场景：探头触及安全警告

视频设备里，有时候会碰到CRT显示器维修或者高压模块吧？——虽然现在几乎绝迹了。但万一呢。记住，普通探头耐压通常只有300Vrms，想碰高压？必须用高压差分探头，而且手不要碰探头裸露金属。生命只有一次。另外，浮地测量（把示波器插头地线剪断）这种骚操作，千万别干！那相当于把整个示波器底盘抬到高压，谁碰谁死。真要浮地，用专用的浮地探头或隔离通道示波器。安全，安全，安全！重要的事情说三遍。

还有，热地设备（如电视机的电源板），千万别把探头地线夹在热地上，可能瞬间短路，烧东西，甚至电人。弄个隔离变压器测，或者用差分探头。这些血泪经验，都是前辈们炸机炸出来的。

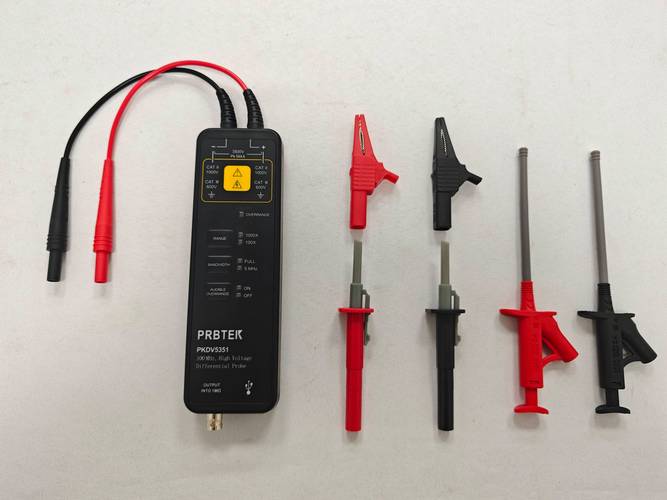

高压差分探头测量安全操作

最后的吐槽：不必执着于完美波形

做视频的人，有时候会过度追求“纯净”。其实，实际电路中，波形有点过冲、有点噪声，也许是正常的。只要在容限内，别把自己逼疯。我见过一个哥们，为了消除一个200mV的纹波，改了六版Layout，最后发现是探头感应噪声。所以先判断是真实信号还是测量引入的伪影，这个能力，比任何探头都珍贵。有时候，示波器自带的探头可能比第三方好使，因为匹配过，盲目追求“原装”不可取，但也要相信原厂调校。

好了，就说这么多。希望下次你碰上奇怪的波形时，能想起我今天念叨的这些。工具是死的，人是活的。探头触及的，不仅是铜箔，还有物理世界的微妙阻抗。玩得开心！
