信号发生器输出，从吃灰到真香——一个剪辑师的非典型心得

品鉴达人 · 发表于 2026-7-13 08:31

去年脑子一热买了台信号发生器，想着能让监视器色彩准到没朋友。结果呢？在架子上吃了半年灰。直到有一次直播，导播台死活锁不住笔记本的信号，画面疯狂闪烁，客户脸都绿了……我突然想起这货，搬出来一接，黑场同步信号一给，瞬间稳如老狗。从那以后，它就焊在我设备架上了。

所以，信号发生器输出，到底是个什么神仙功能？

输出彩条？这只是基础操作

大多数剪辑师第一次接触信号发生器，可能就是软件自带的彩条和千周声。用来校准监视器亮度对比度饱和度，对吧？但外置硬件发生器能做的远不止这些。

专业视频信号发生器输出SMPTE彩条校准监视器示意图

我手上这台Blackmagic的Mini Converter Sync Generator，巴掌大，却能输出高清/标清彩条、黑场、三电平同步、甚至时间码。说实话，刚开始看到这一堆专业名词，我头都大了。不就是个条形图吗？后来发现，不同的彩条图案对应不同的测试目的——SMPTE彩条用来调色相，75%彩条测亮度，还有多波群、脉冲串……简直可以开一门课了。❗不过对咱剪辑师来说，日常用最基础的彩条确保监看设备不偏色，已经能省去不少跟调色师扯皮的功夫。你不想因为监视器偏绿，把片子调得像个阿凡达吧？

有一次，我用一台老监视器，怎么调都觉得肤色不对劲。接上发生器，输出SMPTE彩条，才发现蓝色通道增益旋钮不知道被谁扭过了……没有标准信号，你连监视器坏了都不知道。这就是血的教训。

同步多机位？黑场信号是救命稻草

多机位剪辑，最怕什么？声画不同步，画面撕裂。你用软件同步？算了吧，有那时间还不如手动对齐波形。但是——如果你有信号发生器输出黑场信号（Black Burst）或者三电平同步（Tri-level Sync），把摄像机、切换台、录机全部环接起来，所有设备就共享一个时钟源，帧精确同步。我在一个四机位访谈现场试过一次，切换台直接锁相，录出来的多轨文件在Premiere里一放，音频波形完美对齐，我差点感动哭了。之前光对同步就要半天，现在直接省去这个步骤。💡

多台摄像机通过BNC线接收信号发生器黑场同步信号示意图

这里不得不吐槽一下：线材！BNC线一定要75欧的，别拿莲花线凑合。有一次我图省事，用了根普通的AV线，结果信号衰减得一塌糊涂，设备之间反射干扰，画面出现了诡异的横纹。我当时还以为发生器坏了，差点寄回厂家……后来换了根佳耐美的线，世界清净了。所以，线材的阻抗匹配太重要了，千万别省。这也是我踩过的坑，你们引以为戒。

不过话说回来，现在很多新设备支持网络同步，像PTP什么的，但黑场还是最稳妥的，尤其是跨品牌设备混用的时候。我有个朋友做大型演唱会导播，每次必带信号发生器，说是他们的“定海神针”。

时间码输出让后期不再哭泣

时间码输出让后期不再哭泣

如果你经常做多机位剪辑，或者需要合板录音，时间码（Timecode）简直救命。信号发生器可以输出LTC时间码，通过音频口或者专门的BNC口，给录音机、B机、C机……全部打上同一个时码。后期软件一选“时间码同步”，咔哒，所有机位自动对齐。爽不爽？我以前手打过板，跟组时场记单错一个数字，找素材找到崩溃。

设置时间码时，别忘了设置丢帧/无丢帧模式。在美国用29.97fps的，丢帧是必须的，不然时长对不上。有一次我就忘设了，结果成片时长比实际短了几秒，重新输出……那酸爽。❗

另外，有些发生器还能输出字时钟（Word Clock），给音频设备用。虽然视频剪辑可能用不上，但如果你兼职干点音频混音，那就赚到了。一台机器，视频音频全搞定，还要什么自行车？

输出格式那些坑，我替你踩了

信号发生器输出的分辨率、帧率、色彩空间必须和你的项目一致。比如你剪一个25p的PAL制项目，发生器却输出23.98p的NTSC制彩条，监视器可能根本就不识别，或者强行适应导致色彩偏差。我栽过的最大的跟头，是用一个支持多格式的发生器，却不小心按了PAL/NTSC切换键，整个棚的监视器全变成黑白了——因为老监视器只支持PAL。一屋子人看我，尴尬癌都犯了。

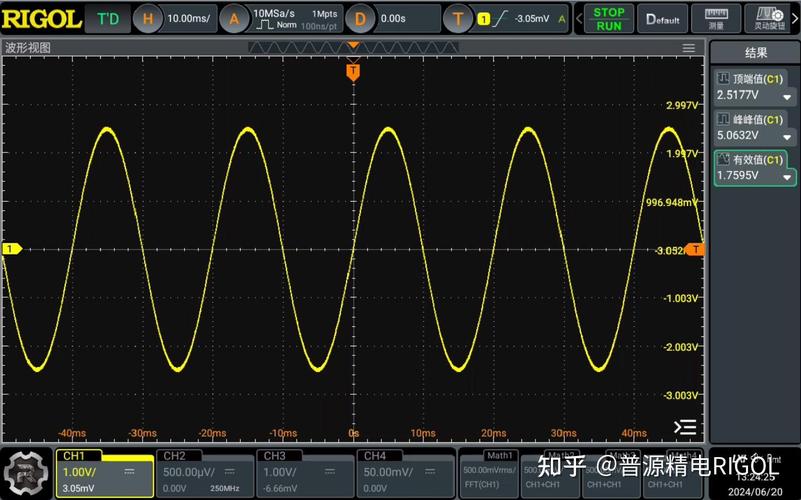

还有电平问题。输出幅度标准有0.7V和1V之分，接某些监视器可能会过曝。建议先看监视器的说明书，或者用示波器测一下输出电平。如果你没有示波器……那就凭肉眼吧，大概差不多就行，别太较真。毕竟我们不是工程师，对吧？

现在很多信号发生器可以自定义输出测试图案，比如灰阶、聚焦图、甚至你自己的LOGO。我上传了一张公司LOGO上去，现场活动大屏测试的时候，倍儿有面子。其实这功能对剪辑没啥用，但好玩啊！

最后唠叨几句：信号发生器输出这事儿，说复杂也不复杂，关键是你要知道用它来干嘛。校准监视器、同步设备、打时码，三样核心功能掌握了，工作流顺滑度提升不止一个档次。机器不贵，但节省的时间是无价的。别再让它吃灰了，拿出来搞起！
