接地电阻测量：拍片多年，我差点被一条地线整崩溃

品鉴达人 · 发表于 2026-7-13 14:24

那天在野外拍个短片，监视器上滚动着诡异的横纹。怎么都去不掉。换线、换电源、隔离变压器全试了……最后你猜怎么着？接地电阻过大。一测，100多欧。坑不坑？差点把发电机都拆了。

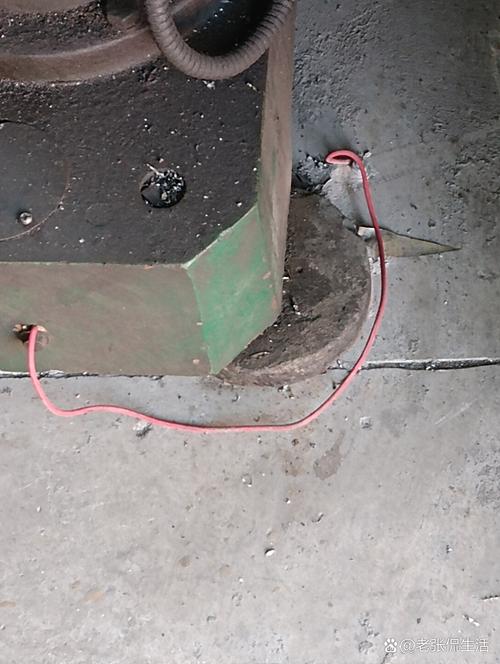

野外拍摄现场设备接地问题

说实话，以前我真没把接地当回事。不就是根线嘛，插土里不就完了？后来被现实狠狠教育了。那次之后，我包里多了个接地电阻测试仪。不贵的小玩意儿，救了好多场急。

搞视频的，为啥要关心地线？

咱们这行用的设备越来越精密。数字摄影机、无线图传、调音台……这些玩意儿对电源纯净度要求高得离谱。接地不好，轻则画面有干扰条纹，重则——啪！烧接口。别问我怎么知道的。

所谓接地电阻，就是电流从接地极流入大地所遇到的阻力。理想值是零，当然不可能。国标一般要求小于4欧姆，但对于视频设备，最好压到1欧姆以下。特别是雷电多发区，或者有大型灯光设备的时候，接地就是保命符。💡

你看，就算用电池供电，有些场合你还得接个地。为什么？屏蔽层需要参考电位。不接地，整个系统浮地，噪声就进来了。莫名其妙哼声、雪花、数据丢包……罪魁祸首常是这玩意儿。

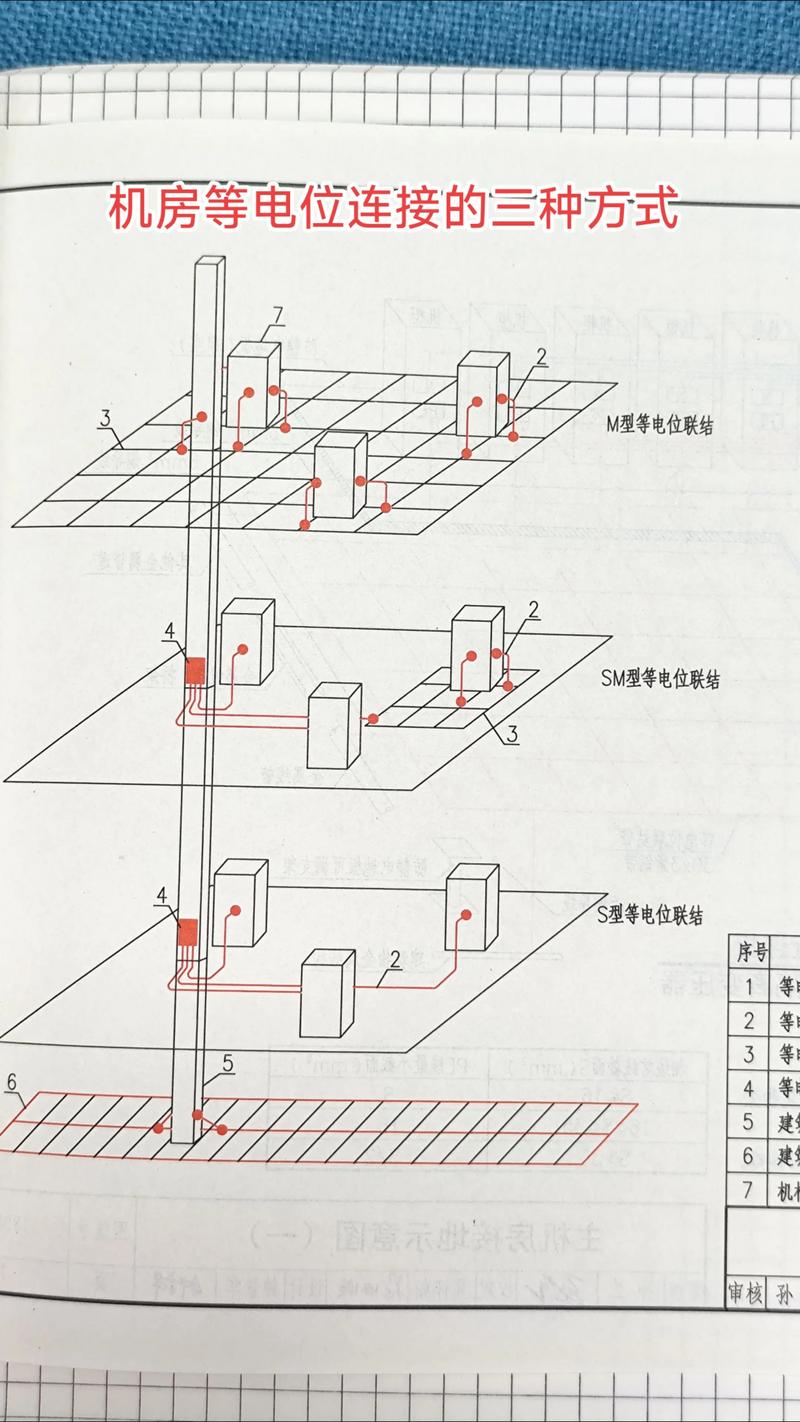

视频设备接地系统示意图

测接地电阻，我踩过的坑

三极法——最准，也最折腾。得打两个辅助接地桩，间距20米，拉线。大夏天在水泥地上敲桩子，汗流浃背。然后接上测试仪，电压极、电流极、被测接地极，不能接错。对了，测试前记得断开接地线和设备，不然测的是回路电阻，不准的。✅

仪器一按，读数跳出来。哎？怎么这么大！检查半天——哦，辅助桩没打够深。或者土壤太干。洒盐水！又是物理课代表上身。

不过话说回来，钳形法真的省事太多。不用打桩，钳口一夹，就能测出电阻。但有个前提：被测接地极必须是回路里唯一的接地路径。如果多处接地并联，读数偏小，反而危险。有一次我就是被这个骗了，以为地线合格，结果一打雷，设备重启。🤯

所以现在我都是先三极法实测一个基准，再结合钳形法日常抽检。别图省事！❗

实战中，有些事儿书本不写

比如土壤电阻率对测量的影响。刚下过雨和干旱季节，读数能差好几倍。野外拍摄，最好看天测。潮湿的时候心里有数，干燥就别太信那个数值。还有，地钉别用不锈钢——铜包钢才是王道。导电、耐腐蚀、便宜。我见过有人用个铁棍子，几个月后锈断，根本接触不良。

哦，还有一次在屋顶拍夜景。楼顶接地排在哪？找半天，发现被空调外机压住了。测出电阻0.8欧，刚要高兴，突然想起——这栋楼有防雷带，并联下来当然低。但引下线有没有断点？不知道。只能拉临时地线到附近消防栓金属管（确认非绝缘段）。简直拆弹部队。😅

[p>有人问，用万用表测接地行不行？停！绝对不行。万用表量的是导通，不是电阻。低压下根本打不通土壤。必须用专门的接地电阻测试仪，产生高频或工频测试电流。这点钱别省，烧台阿莱你就知道哭了。

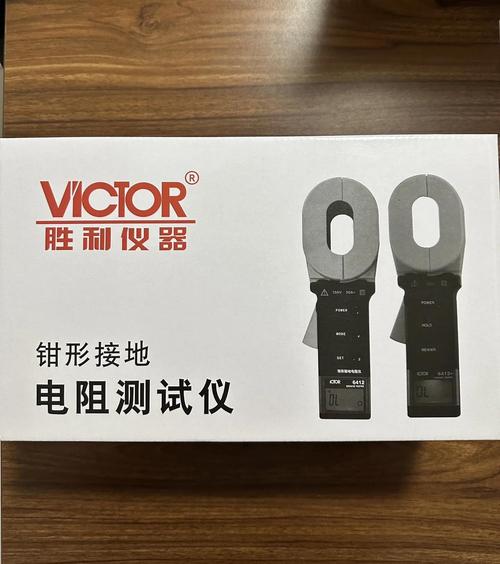

使用钳形接地电阻测试仪测量配电箱接地

最后聊聊维护。测一次不过，赶紧补降阻剂或增加接地极。平时演出、转播车、留一个便携测试仪，接电前捅一下。养成习惯。安全不是玄学，是实打实的电阻值。💪

行了，不说了，得去测一下我新工作室的接地。搬来后还没测过……预感不妙，老房子线路太魔幻。希望别刨地。
