雷击浪涌测试：你的剪辑工作站扛得住一道闪电吗？

品鉴达人 · 发表于 2026-7-13 15:53

去年夏天那场雷暴，我到现在还记得清清楚楚。一个惊雷劈下来，屏幕一黑——再亮起时，显卡已经挂了。不是跳闸，不是保险丝，是实实在在的、从网线窜进来的浪涌，直接把主板击穿。那时候我盯着焦黑的PCB板，脑子里就一句话：这玩意儿出厂前到底做过测试没有？

所以今天咱们就来聊聊这个让无数设备“死不瞑目”的魔鬼测试——雷击浪涌。别以为它就是拿个高压电“啪”一下打上去就完事儿，里头的门道，深着呢。

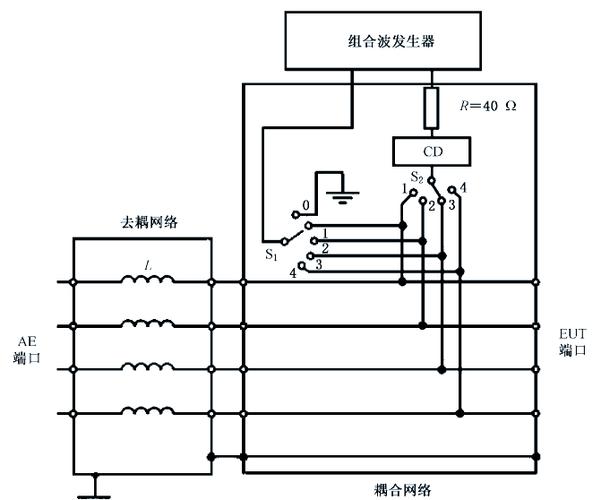

雷击浪涌测试设备接线示意图

浪涌测试到底在测什么鬼？

说白了，就是模拟雷电击中电力线或信号线时，设备能不能扛得住瞬间的过电压和过电流。但注意——这个“瞬间”有多短？微秒级。1.2/50 μs 电压波形和 8/20 μs 电流波形，这是国际标准 IEC 61000-4-5 定死的。看不懂波形？没关系，你只需要知道：它比眨眼睛快一万倍，能量却大得惊人。几千伏的电压直接灌进去，设备要么行，要么冒烟。

我头回进浪涌实验室的时候，差点被那声音吓死。“砰”一声巨响，像放炮一样，然后满屋子焦糊味。技术人员倒是淡定：“正常，正常，这电源模块扛住了 4kV，甲级过关。” 我心里直嘀咕：这要是我剪辑机箱里的电源，估计早升天了。✅

测试等级分得挺细：从 1 级到 4 级，还有更变态的 X 级（这基本是军用或航天级别了）。家用电子产品一般要求 2 级或 3 级——线对线 ±1kV，线对地 ±2kV。你要是看见哪个厂商吹自己“军工级防雷”，先问他过了哪一级，几 kV，几次。光说个“防雷”，基本等于没说。

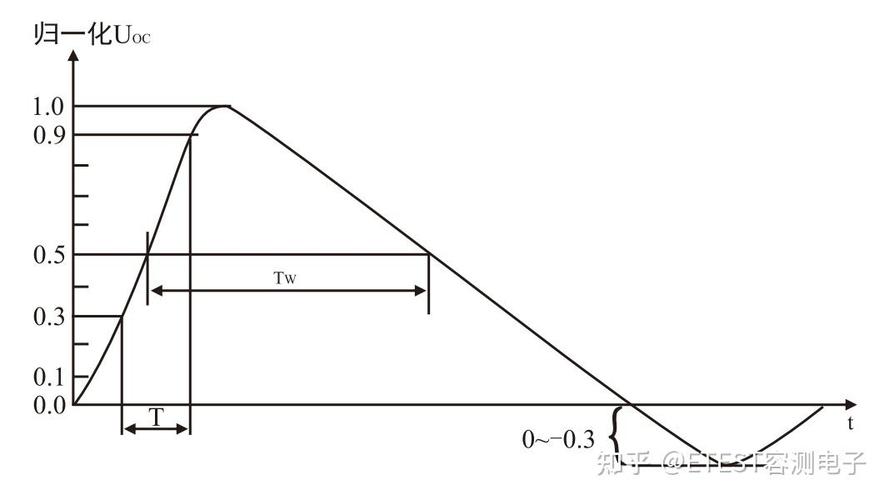

IEC 61000-4-5 浪涌波形示意图

搭建系统：教科书和现实的差距，太惨烈了

刚接触测试那阵，我自信满满照着标准图纸搭了一套。发生器、耦合/去耦网络（CDN）、接地平板……严格接线。一开机，波形杂乱得跟心电图失常一样。💡 后来才知道，地线！浪涌测试里地线比什么都重要。接地线长一厘米，阻抗就差出一个数量级；接地铜板不够平，残压就能把你的 DUT（被测设备）打成筛子。

还有那个耦合网络，选错了能让你怀疑人生。电容耦合用于电源线，气体放电管耦合用于通信线路——搞混了？等着把信号端口烧光吧。我搭测试台烧过三个耦合电阻，都是泪。

说个实用技巧：每次测试前，先用差分探头+高压探头校一下波形的浪涌发生器输出。别完全信任面板显示，那家伙有时候也虚。亲眼见过一台发生器显示 4kV，实测只有 2.3kV，误差大得离谱。不是它坏了，是长期没校准，内部球隙火花电阻变了。这种坑，谁碰谁倒霉。

另外，测试模式也有讲究：差模（线-线）和共模（线-地），两种都得做。有些设备差模扛得住，共模一打就挂——因为地回路设计有漏洞。剪辑师用的外置硬盘阵列、非编台、调色台，这些接口多的设备，共模测试是照妖镜。❗

浪涌防护电路板损坏对比

这些测试数据，对你有什么用？

这些测试数据，对你有什么用？

可能你会说：“我又不造设备，看什么测试标准。” 大错特错。你买排插、买 UPS、买 KVM 切换器的时候，包装上那些“防雷击”、“抗浪涌”的字眼，不看测试数据就等于盲买。

真正过硬的厂家会标出最大浪涌电流吸收能力（比如 60kA，8/20μs），还会给出箝位电压（Clamping Voltage）。如果只有一句“防雷”，连个具体数值都没有，嘿嘿，趁早放下。我买过一个所谓“防雷插座”，拆开一看，就三个小小的 MOV 压敏电阻，并联在火零之间。这玩意儿真遇上浪涌，顶多扛一次，第二次就炸了。

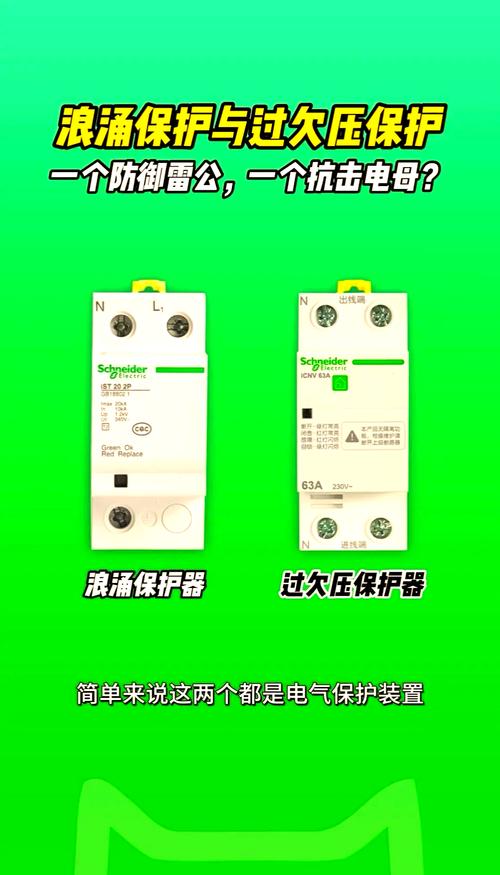

还有那些多级防护电路：气体放电管、TVS 管、MOV 组合使用，配合退耦电感，这才能实现逐级泄放。你要是看见电路板上密密麻麻的保护器件，别嫌贵，那都是安全冗余。去年我换的全屋浪涌保护器（SPD）就是照着这些原则挑的，现在打雷再也不用神经质地关所有机器了。

说到这儿，不得不提一个冷知识：网线接口最容易成为“后门”。雷电往往不是从电源线进来，而是从户外网线、监控线窜入。所以你的剪辑 NAS 如果有外网连接，网口浪涌保护器必不可少。别等数据全丢了再哭。

行，今儿先唠到这儿。下次咱聊聊电磁兼容测试里另一个变态项目——静电放电。那个更邪乎，一枪下去能让你飞起来。回见。
