谐波电流分析：你的剪辑工作站可能正在被‘污染’

品鉴达人 · 发表于 2026-7-13 18:12

上周差点把鼠标摔了。Premiere 渲染到 98% 突然死机，连着三次。重启、清缓存、拔外设，没用。最后拿示波器一捅电源——好家伙，电流波形跟狗啃的一样。谐波。全是谐波。

非编工作站电源谐波电流波形图

说实话，以前我觉得‘谐波电流’是发电厂那帮工程师操心的事。我一个剪片子的，关心这干嘛？直到自己的设备开始抽风。渲染卡死，硬盘掉速，监听音箱时不时传来滋滋声——你说烦不烦？后来才明白，元凶就在我那几盏 LED 补光灯，还有那台老变频空调。

谐波从哪里冒出来的？

别被专业名词吓着。说白了，就是电流不按正弦波的规矩来。我们用的市电应该是标准的 50Hz 正弦波，对吧？但凡是内部有整流桥、开关电源的——LED 灯、变频空调、电脑电源、充电器——都会把电流扯成奇形怪状。它们只在电压峰值附近猛地抽一下电流，波形又尖又陡。这就是谐波源。

我测过自己剪辑间的电源。不开灯时，总谐波畸变率（THD）不到 3%，一开那四盏摄影灯，直接飙到 18%！⚡ 要知道，超过 10% 设备就容易出怪问题了。你不是没遇到过吧？视频渲染到一半花屏，或者达芬奇突然崩溃，别总赖软件，查查你的电。

怎么逮住这些谐波？

怎么逮住这些谐波？

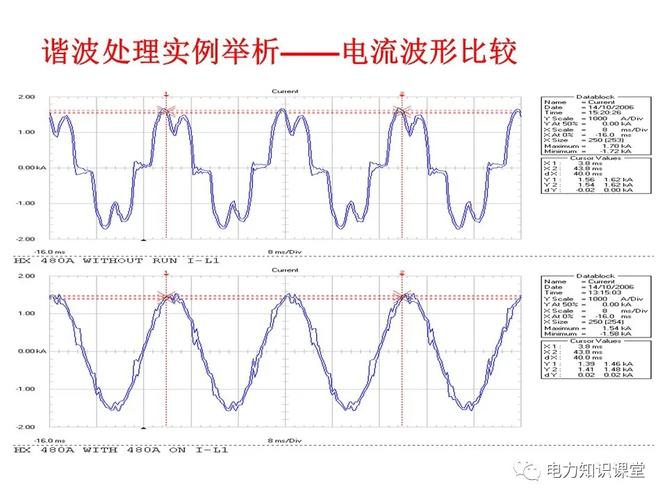

要有工具。我不是电气专业的，但做影视的人天生爱折腾设备。一个手持电能质量分析仪，几千块，或者租用也行。最直观：看电压电流波形。正常是平滑正弦波，谐波多了就起毛刺、变尖顶。

[IMG_KEYNAME: 谐波电流频谱分析仪测量界面]

或者直接看频谱。💡 基波 50Hz 最高，然后 150Hz（3次）、250Hz（5次）、350Hz（7次）……这些整倍数频率的波峰，就是谐波分量。奇次谐波最要命，尤其是 3 次、5 次、7 次。它们叠加在基波上让电流有效值变大，可实际上不做功，纯属捣乱。

我那个 18% 的 THD 里，3 次谐波占了 12%。根源就是 LED 灯的驱动电源没有 PFC（功率因数校正）。省钱没 PFC 的灯，谐波大得吓人。所以买灯别只图便宜，一定得看有没有主动式 PFC，不然你的工作站跟着遭殃。

我的设备到底受了多大害？

我的设备到底受了多大害？

最直观：莫名宕机、硬盘读写错误。因为电源不稳，主板供电抖动，内存、CPU 都可能在临界点出错。还有音频底噪——接地回路里串进了谐波电流，高音单元发出细碎的‘孜孜’声，录出来的对白底噪巨大。再就是 LED 灯光本身会频闪，在高速快门拍摄时出现条纹，这跟谐波导致的电压波动也有关。

有一次甲方在现场，监视器画面忽明忽暗的条纹，我冷汗都下来了。以为机器坏了，结果关掉旁边一盏美颜灯，立马干净。你说这锅背得多冤。

还有啊，别以为用了 UPS（不间断电源）就万事大吉。普通后备式 UPS 根本不滤谐波，在线式的好些但也有限。源头不治理，光靠 UPS 硬扛，早晚烧电容。

怎么办？我的几个土办法

我后来狠心把所有 LED 灯换成了带 PFC 的。⚠️ 注意，不是被动 PFC（塞个电感那种），是主动 PFC，THD 能压到 5% 以下。然后给剪辑主机和阵列专门拉了一路电源，加了个电源滤波器——就是那种铁壳子里一堆电容电感的，不贵，几百块。实测滤波器能把 THD 从 18% 降到 8% 左右。虽然还不完美，但至少再没渲染死机过。

还想更干净？上隔离变压器，或者那种带谐波抑制的精密电源。不过成本就高了，非编公司才用得起。个人工作室，先把大谐波源（劣质 LED、老空调）搞定，效果立竿见影。

最后啰嗦一句：别迷信参数，拿仪器测。花半天时间，把各种负载组合测试一遍，心里才有底。要是发现谐波大得离谱，赶紧整改，别等数据丢了才后悔——那次我丢了整整一天的工作量，肝疼。😭

现在剪片时，偶尔还瞟一眼那台分析仪，波形平滑得让人心情舒畅。谐波电流分析不是玄学，是真正能救你命的实操。信我，去查查你的电，说不定能解开很多未解之谜。
