超声波成像到底有多神？从B超探头到视频剪辑的跨界狂想

品鉴达人 · 发表于 2026-7-19 16:30

说真的，第一次在非编软件里看到一段超声波视频素材，我整个人是懵的。灰阶断层，扇形的视野，那些蠕动的、不断变形的黑影——这玩意儿怎么剪？但后来我发现，超声波成像简直是后期特效的宝藏。💡

你有没有盯着一段B超录像发呆过？反正我有。那动态，跟老旧雷达屏幕一样，带着一种诡异的、呼吸般的节奏。其实原理不复杂——就是压电晶体把电脉冲变成声波，声波打在身上反弹回来，再转换成图像。但关键在于回波的时间差和强度，直接决定了画面的灰度。说实话，我第一次读《超声原理》那本手册，看到“声阻抗”三个字差点扔书。什么声速啦、衰减系数啦，算了不扯太远——

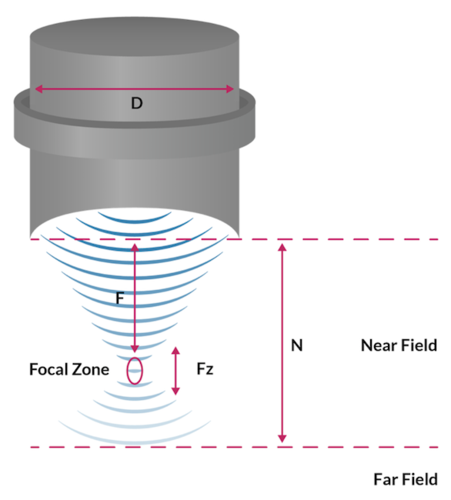

超声波成像声束聚焦原理示意图

真正让我开窍的，是一次帮医学院剪教学视频。素材里有一段心脏瓣膜“扑扑”开合的灰阶超声，帧率才25，但那种血液湍流的信号散斑，你放大看，像极了躁点的艺术。我试着在达芬奇里拉了个LUT，把背景压暗，瓣膜高亮，然后叠了一层轻微发光。❗效果炸裂！原本枯燥的医学记录，突然有了《普罗米修斯》里“工程师”的科技感。

不过话说回来，剪辑超声波视频最大的坑，是时间增益补偿（TGC）导致的亮度不均。探头近场亮得要死，远场暗得一笔。这时候你要是直接套调色，会死得很惨。正确做法是先在超声波设备上把TGC曲线拉平，或者——像我这种素材已经拿到了，只能是硬头皮用Primatte抠图，把近场过曝区域做成暗角？不，更扯的是插值算法生成假象。几年前我用过一个野鸡AI去噪插件，结果把胎儿脐带“优化”成了玛雅图腾，当场被客户骂到退钱。从此学乖了，超声后处理必须保留原始声影，哪怕看上去有噪点，那是诊断依据。

医用B超探头扫描肝脏动态图像

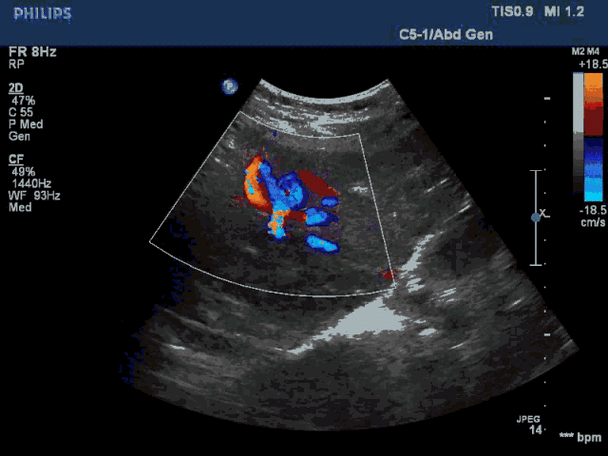

说起来，超声波成像有个特别鬼畜的玩法：多普勒效应。血流朝向探头呈红色，背向呈蓝色，这本来是个基础物理现象，但放到剪辑时间线上，你可以玩出花来。我把肾动脉的彩色多普勒片段倒放，红蓝瞬间翻转，再配上反向混响的音效，剪进一个实验短片的片头——那一瞬间的视觉扭曲感，简直像大卫·林奇的梦境。✅

还有，别小看那些看似模糊的黑白图像。它们是空间复合扫描的结果，几束不同角度的声波合成，才压制了斑点噪声。如果你有原始RF数据（对，就是射频信号），还能用软件重建出分辨率更高的图像。我认识一个搞生物医学工程的朋友，他用Python写了个脚本，把超声RF数据转成10bits的DPX序列，然后扔进Resolve里做HDR调色，出来的画面——那种肌肉纤维膜的亮边，细节丰富到让人起鸡皮疙瘩。

所以，要是你也在剪这类素材，记住：千万别当普通视频处理。它的动态范围、噪声模型、几何失真，都跟普通相机拍摄的完全不一样。你可以在AE里用Displacement Map扭曲出伪影？那也太假了。真正的超声伪影——比如镜面反射造成的鬼影、肋骨声影——得靠你读懂背后的物理机制。我甚至试过用Trapcode Particular模拟微泡造影剂的扩散轨迹，然后叠加到真实超声上，效果怎么说呢……有点赛博朋克，但确实唬住了外行。❗

最后提一嘴格式。DICOM文件转视频时，千万注意窗宽窗位。默认导出8bit会丢失大量中间灰，必须手动映射。我一般用ffmpeg批量转换，加上-curves参数拉对比度，比任何GUI工具都快。好了，不知不觉吐槽这么多。反正超声波成像这东西，越挖越深，越剪越上瘾。下次再聊吧。
