压线钳压接：我翻过的车，你就不必再翻了

品鉴达人 · 发表于 2026-7-20 09:58

我恨透了成品线。
不是因为它贵，而是它总在关键时候掉链子——直播现场、剪辑交接、那台该死的录机……啪，信号断了。你满桌找原因，最后发现是BNC头里那根细如发丝的芯线，焊接处开了。或者更离谱，屏蔽层根本没压紧，晃两下就有噪点。从那以后，我发誓：所有非编线缆，必须亲手压！

说实话，一开始我天真得很。以为拿把老虎钳就能搞定，结果——压出来的头子一扯就掉，插拔两次，机器接口差点报废。你是做视频的，知道时间多贵，一个转接头接触不良，渲染白等半小时。💡 所以，压线钳这件事，值得你花十分钟读下去，不是为了学理论，而是为你的职业生涯少赔点钱。

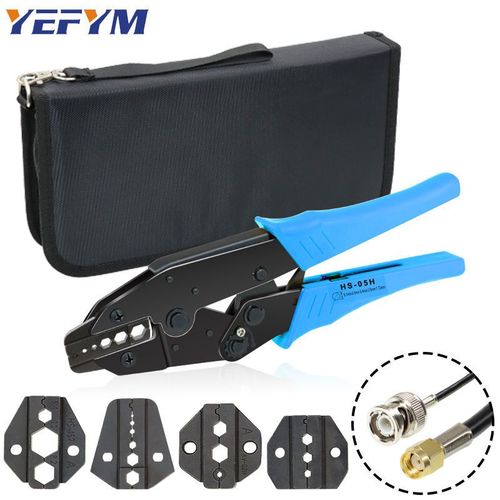

视频剪辑工作台上的压线钳与BNC接头

钳子才是核心武器，别在工具上省那三瓜俩枣

市面上的压线钳，从二十到两千，我都试过。血泪教训——几十块的钳子，刀口硬度不够，压两次就钝了。你以为压紧了，其实铜端子根本没塑形到位。尤其做4K/8K信号线，阻抗匹配差一点，SDI直接不认。哭都来不及。

选钳子看三点：棘轮、模具、手感。棘轮必须带释放钮，否则压到一半卡住，你拔不出来也继续压不动，线材就废了。❗ 模具要精准匹配端子类型，比如通用的SN-48B对付不了加长型六角端子，得换06/08系列。手感这个很主观，但我建议买金属手柄配橡胶套的，冬天凉，但力反馈直接。那种全塑料的，一用力就歪，歪就意味着端子六角变形不均匀。

讲个真事。去年拍纪录片，野外换机位，需要一条超短跳线。我掏出随身钳子，结果忘了调棘轮行程，一压到底，把屏蔽环压崩了。方圆五十公里没五金店，那个下午废了。所以我现在包里常备两把：一把主力棘轮钳，一把便携手动钳，而且每把都提前试压好了几个端子留着对比。

有人推崇液压钳，那个压太猛，容易把绝缘体压裂，多芯线就容易短路。我们非编线束细，别用。

压接手法里的魔鬼细节——做错一步，整条线报废

剥线就是第一道鬼门关。

我用剥线钳或美工刀，但绝不转圈切——那会伤着屏蔽网的铜丝。正确做法是轻轻环切绝缘皮，然后一掰，断口齐整。剥的长度要参照端子说明书，芯线露出2.5mm，屏蔽网露出4mm左右。太长，压接时铜丝会跑到端子前面，短路；太短，屏蔽没咬住，抗拉强度为零。

压线钳压接BNC接头时剥线长度示意图

穿端子这个动作，要一气呵成。先把屏蔽网均匀翻到线皮外，再插进端子管。插到底！你会感到“咔嗒”一下，芯线顶到端子内部绝缘层了。如果没到底，压接后接触电阻暴增，SDI信号直接雪花带闪烁。

插好后，放进钳口的对应位置。重点来了——压接时，钳子与线缆必须保持直角。歪一丁点，六角面就不匀，以后拔插容易松。我开始练习那阵，总不自觉歪，后来靠墙练，拿直角尺比着，才纠正过来。压下去时要匀速到底，听到棘轮“咔”一声回弹，才算完成。不要补压！补压会挤压已定形的金属，反而产生微裂纹。

压完先别急着装外套。用手拽一下端子，拽不下来才算及格。再用万用表测一下通断，有时压太狠，芯线断在端子里面，外表却看不出来。这种暗病，最折磨人。

最后的测试与那些说不清的玄学

导通测试是底线，但高端玩家会测阻抗。我有台天线分析仪，偶尔拿来扫一下，好的BNC线缆在1GHz内驻波比低于1.2。超过这个，3G-SDI就危险了。

还有抗拉测试。用端子本身的拉力标准，比如75-5线至少承受15公斤。我没法精确测，但会用双手反拽几秒，顺便摇一摇感觉有没有松动。插拔五十次以后，再测一次，才是真正的可靠性。

至于玄学——线材方向。有人坚持按电缆印字方向来接，说这样电子流动更顺畅。我试过，信号眼图没区别，但心理作用让我所有的线都做成箭头向外。😂 信则灵吧。

还有个点：冷压端子到底涂不涂抗氧化膏？潮湿环境必须涂，尤其海边城市。我的一批线在厦门用了两年，没涂的全黑了，涂的还好。但涂的时候只涂屏蔽网和端子接触面，别溢出到芯线，否则绝缘下降。

压线钳压接完成的视频连接线缆集合展示

说这么多，无非是想告诉你：压接是一种肌肉记忆。我第一次压废了十个头子才勉强达标，现在闭眼都能操作。这个过程省不了，但可以少走弯路。记住，工具要趁手，步骤要死板，测试要变态。你手里流出去的线，将来在片场或转播车里，就是命脉。

好了，放下你的焊台吧。除非你做顶级基带信号，否则压接的机械连接，比你想象中可靠得多。赶紧去五金店挑把好钳子，再买一盒端子回来练手——真练会那一刻，你会回来感谢这条崎岖的路的。
