示波器探头触及——视频信号调试的那些离谱瞬间，早看早解脱

品鉴达人 · 发表于 2026-7-20 11:17

我真没想到，上次调一个老台子的分量输出，差点把整个项目组搞崩溃。示波器探头刚碰上，波形直接变成心电图，还是那种临终前的心电图——你懂吗？完全乱跳。

不是设备坏了。是接地环太长。没错，就那个小夹子，绕了两圈压在电路板螺丝上，结果引入一堆共模噪声。你说冤不冤？

所以别小看探头怎么碰。碰对了，波形干净得像刚擦的玻璃；碰错了，你会怀疑自己的智商。❌

探头触及的第一杀手：接地回路

视频信号这玩意儿，特别矫情。尤其是模拟分量、VGA 这类，哪怕地线多绕一厘米，画面直接爬满斜纹。那次我们查了半天，甚至还把矩阵拆了，结果就是探头地线太长。

后来学乖了——直接焊了个弹簧针接地环，套在探头尖上。碰到测试点的时候，接地路径短得不能再短。啊，世界瞬间安静。✅

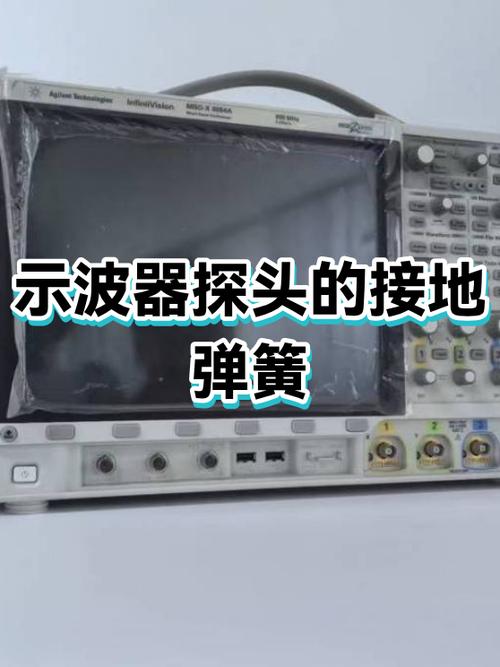

示波器探头弹簧接地针近距离特写

不过话说回来，有些板子根本没留测试点。你得硬着头皮去点 IC 引脚。这时候手感就是玄学。手抖一下，轻则波形飞掉，重则短接烧东西。我烧过一个 HDMI 转接芯片，三百多块，心疼到现在。所以后来必备那种绝缘帽，只露一点点尖。

别忘了你测的是视频，不是开关电源

有次帮一哥们儿看采集卡，他抱怨色彩异常。我探头一搭视频 DAC 输出，波形倒是出来了，但每行同步头后面都跟着一串鬼叫一样的振铃。第一反应是阻抗不匹配。可是端接电阻明明焊了 75 欧啊。

结果呢？探头设成了 1x，输入电容高达 100pF，直接把信号边沿弄残了。换到 10x，电容瞬间降到十几 pF，振铃消失。色彩也回归正常。💡

就这么个破开关，害我们重新 layout 了一轮 PCB。我问他你怎么不早看探头设置，他说——“我觉得都一样”。

一样个头啊。

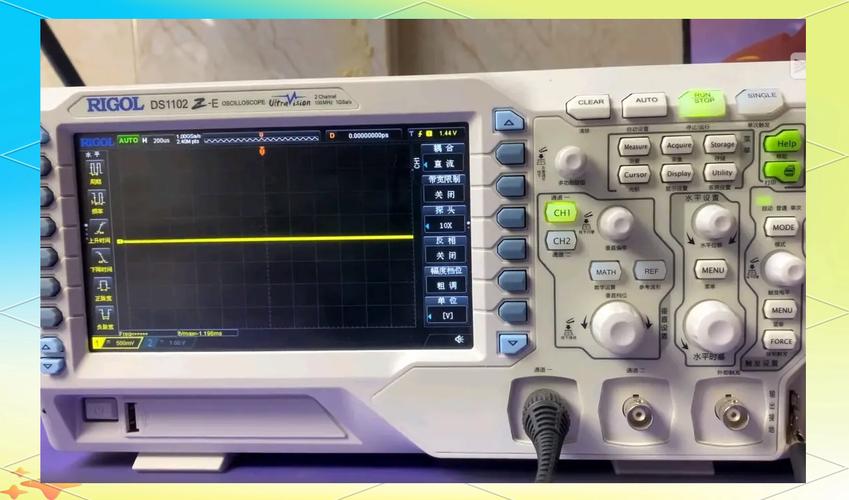

示波器探头10x开关位置示意图

视频信号带宽动辄几十兆，对于探头阻抗敏感得不行。特别是 TMDS 之类的差分对，你用无源高阻探头去碰，等于直接在线上挂了个滤波器。偶尔抓到眼图，也是闭上的。这时候就得用有源差分探头，或者至少用两个探头做伪差分，然后在示波器里做减法运算。

触及手法：从点测到“蹭”测

触及手法：从点测到“蹭”测

老手都知道，测高速信号不能用戳的。你得蹭。

轻轻靠在过孔或焊盘边缘，靠表面张力维持接触。力道太轻——悬空，太猛——焊盘脱落。我已经赔过三块板子了，都是在微带线上把铜皮连根拔起。那种感觉就像吃泡面没调料包，瞬间石化。

还有更糟的：探头尖自带感应，你手一靠近还没碰到，波形就开始跳。这是探头尖和高压部分构成电容耦合，有时候能直接带歪 AGC 电路。所以最好先用万用表测一下直流点，确认不是高压，再上探头。否则轻则失真，重则探头补偿电容击穿。别问我怎么知道的。

对了，有时候信号太弱，示波器底噪比信号还大。这时候可以打开平均采集模式，让噪声平滑掉，但前提是波形是周期性的。视频同步信号正好符合。你设置到行同步触发，然后平均 64 次，噪声下去了，细节浮上来。绝了。

说到底，示波器探头触及不是单纯“怼上去”而已。它像一门玄学手艺，混合了电气知识、手劲儿和一点点运气。

不过现在数字示波器确实省心不少。比方说 Tek 的有些探头自带识别，一插上示波器自动切换量程，还能补偿。但我还是怀念我那台老模拟机，调触发旋钮的感觉就像开手动挡——虽然累，但心里踏实。不过它带宽只有 100M，看个 1080p 的 TMDS 是别想了，波形全是糊的。

最后分享一个小贴士：如果你在测视频 DAC 输出时，发现黑电平上叠加了周期性脉冲，别急着骂 layout。先看看探头地线是不是绕到了开关电源变压器旁边。有时候你只是像跳芭蕾一样举着探头，地线就像天线一样接收磁场。绕个圈都能感应出几毫伏，够你受的。

就这些吧。下次再聊怎么不用探头也能估测信号——比如用手指摸输入端看 50Hz 感应波形。挺野的路子，但有时候能救命。🛠️
