信号发生器输出：我被监视器坑惨的那天，才想起这玩意儿有多重要

品鉴达人 · 发表于 2026-7-20 11:30

那片子调完色，在客户笔记本上看——脸都是绿的。绿得发慌。我盯着自己的监视器，对比度明明调过啊，校色仪也跑过......直到插上信号发生器，才明白发生了什么。

监视器自己偷偷加了一层锐化。多么智能的功能。我谢谢你。

视频剪辑监视器校准信号发生器输出彩条

对，就是这玩意儿——信号发生器输出。干这行久了，总会遇见一两次色彩翻车，然后你才肯老老实实把它从箱底翻出来。其实它该是剪辑台上最常亮着的设备。

它到底吐出来些什么？

最简单的，SMPTE彩条。看着土，红绿蓝紫一堆竖杠，但每个颜色块都有精确的数值。靠着它，我能一眼看出监视器的色相偏了多少，亮度是不是飞了。还有那个普拉格脉冲，就是右下角那三个小竖条——直接决定黑电平准不准。校准用得多，但说真的，有多少人认真调过？我认识一老哥，做了五年剪辑，从没动过监视器设置，一直用出厂模式。片子也没人说不专业——因为客户显示器更偏，负负得正了属于是。

除了彩条，还有 PLUGE信号，就黑漆漆一片里藏几块更黑的灰，测暗部细节能不能看见。看不见？恭喜，暗部戏全白拍。有些监视器为了“好看”，暗部死黑，亮部过曝，哎，信号发生器一打，全露馅。

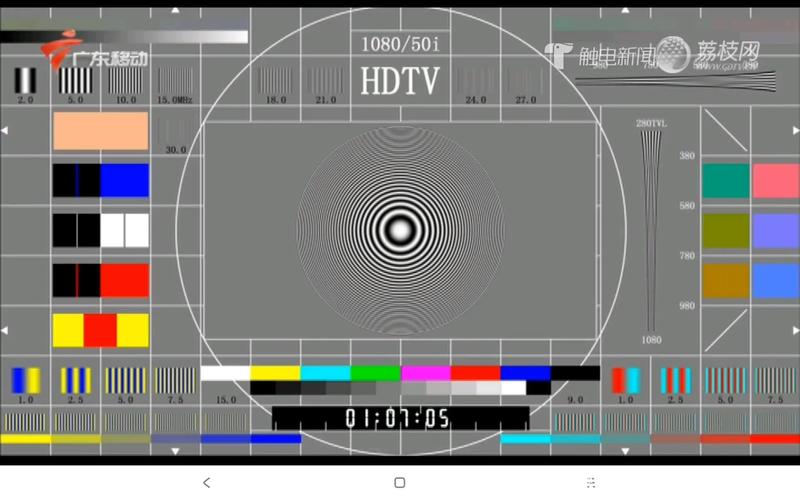

广播级视频信号发生器面板输出多种测试图

再进阶点，输出时间码。LTC线性时间码，模拟音频那种“吱——”响，跟传真机似的。多机位拍摄时，时间码同步不好，后期合板够你喝一壶的。信号发生器不仅能出时间码，还能把时间码嵌到黑场信号里，通过三电平同步锁住所有设备。现在我棚里就长接一台，给切换台和录像机送同步。以前不信邪，觉得板子敲一下也能对齐——直到有次单机位拍了三小时舞台剧，没时间码，手动对音频波形，那个下午，我不愿回忆。

输出接口：坑你没商量

输出接口：坑你没商量

接口这事吧，说起来都是泪。信号发生器输出通常带SDI、HDMI，还有模拟分量，有的老古董甚至带着复合视频BNC口。当你兴冲冲买回来，发现监视器只有HDMI，而你需要测SDI信号，转换头一接——延迟、握手问题全来了。倒不是不能用，只是误差那几毫秒，对同步要求高的项目，比如直播推流，就够你死机几回的。我现在养成了一个习惯：先看接口，再谈功能。别问，问就是吃过亏。

还有那小小的Genlock口（同步锁相），有时候就是个RJ-45水晶头的模样，并不是网线接口❗插错烧设备的事儿，圈里偶尔也能听到。烧掉一台参考级监视器的接口板，你猜修一下多少钱？——够买三分之一个信号发生器了。呵呵。

实际上手：简便，但也可能翻车

大多数便携式信号发生器，开机就出图。按两下选个彩条，旋钮调个亮度，看起来很友好。但要是以为这就能高枕无忧，太天真了💡。关键在输出幅度。模拟时代的标准是1Vp-p，数字时代SDI信号强度也有规范。有些发生器默认输出可能是700mV，有些是800mV，甚至有更离谱的。如果不核实，你拿它当基准去调监视器，那不是越校越歪？我强迫症，每次都拿示波器对一下，但你看现在几个人桌子上还摆示波器？都信菜单数字，数字会说谎的，真的。

还有个隐藏技能：输出移动的测试图，比如滚动的黑白条，用来查监视器的响应时间和拖影。做运动图形或者检查帧率转换伪影时，这招特灵。别只盯着静止画面测，动起来的瑕疵才是剪辑中最要命的。

视频信号发生器输出移动测试图检查拖影

另外，有些发生器能吐带有音频测试音的信号，1kHz正弦波，-20dBFS。测声画同步或者检查音频通道，一键给过去，不用再到处找哼声。下次再发现同期声劈里啪啦，先别急着骂录音师，看看是不是自己监视器音箱相位反了。

买还是不买？以及我踩过的选购坑

买还是不买？以及我踩过的选购坑

自用，几百块的支持SDI+HDMI的国产盒子够用。但要是正经棚，需要多格式、带时间码、带眼图分析的，预算直接加个零。记住，信号发生器输出的精度才是命门——例如彩条颜色的坐标偏差，Delta E值不能太大；时间码的漂移率，每小时不能超过几帧。那些标着“广播级”但参数含糊的，趁早绕道。我交过学费，买过一台号称“全格式”的，结果25PsF输出居然有抖动，做隔行转逐行时直接崩了。卖家说：“亲，这不在保修范围”——可去他的吧。

说实话，信号发生器这东西，平时吃灰，关键时候救火。你觉得监视器不对了，眼睛累，调来调去没谱，插上它，心里瞬间踏实。或者当客户质疑颜色时，你把彩条一亮，说：“咱这儿是有标准的。”气势上就赢了。哪怕只是为了那一刻的理直气壮，也值了。对吧？

末尾啰嗦一句：信号发生器输出不是“看看就行”，它是物理世界到数字幻觉的最后一道尺子。别等翻车了才想起它。
