逻辑分析仪抓取信号实录：从抓狂到真香

品鉴达人 · 发表于 2026-7-20 11:43

这事儿想起来还是觉得离谱。上周给老项目做黑苹果引导，死活抓不到 PCIe 的配置周期，万用表戳半天，波形抖得像帕金森。一咬牙，翻出吃灰两年的逻辑分析仪——对，就是那个当年跟风买来就没开过机的家伙。

开局一根线，剩下全靠蒙？

说实话，第一次连上杜邦线的时候，我手都在抖。不是激动，是怕烧板子。毕竟这玩意儿要接到待测点，万一短路……啪，一千块的 FPGA 说没就没。💡 一个小习惯救了我：永远先用地线夹住板子的 GND，再碰信号脚。别笑，真有人先插信号线再找地，结果电平倒灌烧了 IO 口。

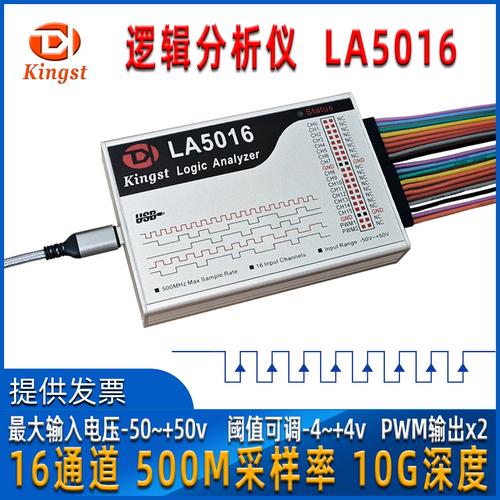

逻辑分析仪连接开发板抓取I2C信号场景

接好线，打开 PulseView——开源神器，别再用厂家的上古上位机了，界面丑还闪退。选采样率的时候我又犯难：抓 SPI 吧，100MHz？会不会太高？低了又怕漏数据。后来摸索出一个准则：采样率至少是信号频率的 5 倍，但别超过仪器标称极限的 70%。比如我那个 24MHz 逻辑分析仪，调到 16MHz 采样，反而稳定得一批。不知道啥原理，玄学。

触发设置才叫一个头大。边沿触发？电平触发？试了一圈，发现用脉冲宽度触发抓特定指令简直是降维打击。举个例子，想抓 SSD1306 的复位指令，查数据手册——复位低电平至少 3μs，我直接设触发条件：低电平宽度 > 2.5μs，一抓一个准。❗ 注意：逻辑分析仪的阈值电压一定要设对！3.3V 系统设成 1.5V，5V 设成 2.5V，不然根本认不出高低电平，你对着全屏的毛刺怀疑人生。

解码协议？看似自动，实则全靠人工智障

拿到波形只是第一步。你以为点个“UART 解码”就完事了？天真。波特率、校验位、停止位，错一个就变成乱码——而有些芯片的数据手册简直是在写诗，关键参数藏在一堆脚注里。有一次抓个未知协议，波形明显是串行，但死活解不出来。后来才发现那货是 LSB-first，而软件默认 MSB-first。就这一个勾，浪费我三个晚上。🤬

逻辑分析仪软件界面多通道时序分析图

这里必须安利一招：用协议分析器的“栈层视图”。比如抓 I2C，不要只看 bytes，展开看 ACK/NACK，时序错误全藏在那里。上次调试姿态传感器，读数偶尔跳变，逻辑分析仪一看——第九个时钟的 ACK 位时灵时不灵，根源是上拉电阻太大，波形上升沿太慢。换了个 2.2kΩ 电阻，瞬间丝滑。这种问题，靠 printf 大法你查到明年。

不过话说回来，逻辑分析仪也不是万能的。模拟特性它就抓瞎。比如电源纹波引起的 SPI 时钟抖动，就算抓到波形你也看不出因果，还得靠示波器。所以工具组合才是王道。✅

保存分享：别让你的抓取结果变成孤坟

保存分享：别让你的抓取结果变成孤坟

抓完数据别急着关软件。我血泪教训：有一次抓到关键 bug，直接截图发群里，结果被人吐槽“你逻辑分析仪没存 RAW 数据？截图谁能帮你分析时序？” 对，一定要导出原始数据文件，.sr 或者 .vcd 都行，附带注释。PulseView 支持直接导出 CSV，excel 打开还能自己画时序图，发给固件同事他不香吗？

再啰嗦一句，给通道命名！ CLK、MOSI、MISO 这种基本的不说了，有个项目我偷懒写成 CH0、CH1……过一周回看，完全忘记哪个是使能线，等于白抓。现在我都用标签机打出来贴杜邦线上，双重保险。

最后吐个槽：市面上某些廉价逻辑分析仪，虚标采样率，实际带宽不到 10MHz，抓个 8MHz SPI 都丢帧。买之前看看老外拆解评测，Cyclone IV 或者 XC6SLX9 方案的靠谱点，贵不了几个钱，省心十倍。💡

逻辑分析仪这东西，入门陡峭，一旦会用就再也回不去了。就像从盲人摸象到有了显微镜，关键是别被前期的挫败感劝退。下次如果卡在通信问题，试试把它掏出来，说不定十分钟顶你三天 printk。
