视频剪辑师的射频噩梦？网络分析仪校准实战笔记

品鉴达人 · 发表于 2026-7-20 12:11

你是否在拍摄现场遇到过无线麦克风突然断连？那种抓狂。

对，就是演员情绪正到位，导演正要喊过，结果监听耳机里一片雪花声——我砸过话筒。三次。还都是借的。

后来一个搞射频的朋友丢给我一台二手网络分析仪，说：“你不校准，活该被干扰。” 说实话，我当时觉得他在装逼，但用了之后……真香❗

💡 为什么视频剪辑师要碰网络分析仪？
做视频这行，很多人以为我只是坐在电脑前切画面，实际上从前期拍摄到后期，无线系统无处不在：图传、跟焦器、多机位同步，甚至现在连监视器都走无线了。这些设备全挤在2.4GHz和5GHz频段，跟Wi-Fi、蓝牙打架。

网络分析仪是干嘛的？简单说，它能测天线、电缆、滤波器的射频特性。但对我们来说，最核心的是测回波损耗和驻波比。驻波比过大，意味着信号发射不出去，反射回来烧功放——这就像你喊破喉咙，声音全闷在自己嘴里。别问我怎么知道的，烧过一套图传发射端后，我哭着学会了校准。

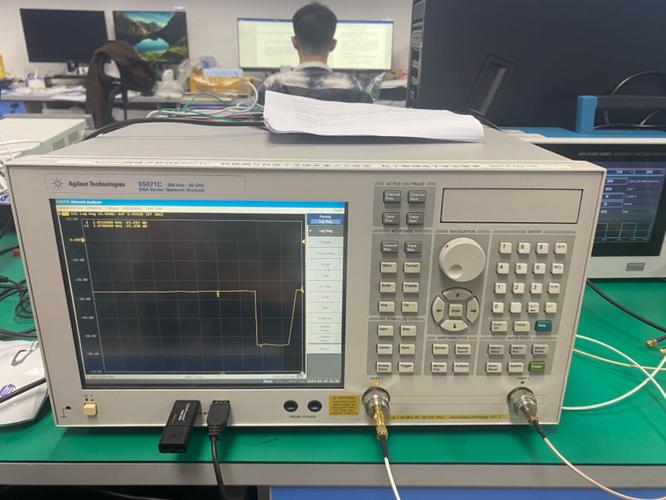

网络分析仪校准无线图传天线现场

✅ 校准前的准备工作：别学我偷懒
连接器，这是最容易忽视的细节。我用的那台老家伙是N型接口，而手头设备全是SMA、RP-SMA、甚至还有老式的BNC。转接头要是质量差，校准完跟没校一个样——损耗全在接头上。

有一次我图便宜，买了三个转接头，结果在5.8GHz测出来衰减莫名大了2dB，我还以为天线坏了，差点全扔了。直到借了一个Keysight的精密转接头，曲线立马平了。2dB啊，在无线链路预算里可能意味着传输距离减半！所以，务必买带校准证书的转接套件，小钱不能省。

然后是校准件。别用机械校准件手动拧，除非你是搞科研的。用电子校准件（ECal），插上一键搞定，否则开短路负载轮番拧，手抖一下，数据就飘。我第一次测天线谐振点，拧了四十多分钟，最后发现手指接触件加热后特性变了……差点把分析仪砸了。

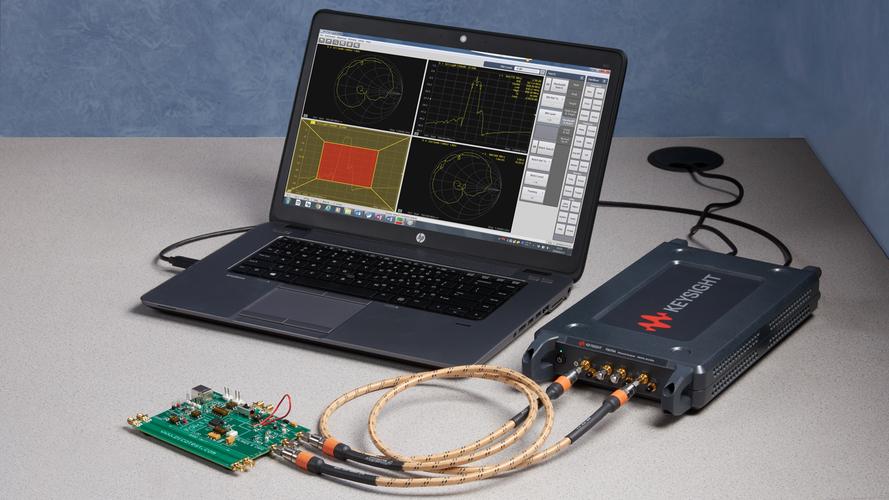

网络分析仪电子校准件USB连接

⚡ 动手操作：那些坑与惊喜
开机，预热十分钟。别信什么“现代仪器不用预热”，矢网的内部参考源需要稳定，曲线不飘才是硬道理。

设置频率范围：比如我要调UHF无线麦克风（470-800MHz），顺手把中频带宽调窄到100Hz，这样底噪低，看得清细节。然后，端口延伸！这是个神器功能，能把校准面从仪器端口“推”到电缆远端。什么意思？如果你直接在校准后接了一根长电缆，它的延迟和衰减会污染测量结果。用端口延伸，测电缆末端的天线时，就能把电缆的影响“去掉”了。你知道吗，我第一次发现这功能时，在机房大喊了一声“卧槽”，同事以为我触电了。

测量天线，我最关心S11（输入反射系数）。按说理想天线在谐振点S11应该很深的一个谷，低于-15dB就算不错。我测了一根号称“高增益”的淘宝棒子天线，那个谐振谷居然分裂成两个小坑——典型的匹配不良，拆开一看，里面焊点都快断了。后来用网分挑天线，成了我的新职业病，每次租设备回来先扫一遍，比看RTA（实时分析仪）直观多了。

不过话说回来，网分不是万能的。它只能告诉你“能量去哪里了”，不能告诉你信号携带的信息。所以我还会配合频谱仪看调制质量，但校准是第一步，地基不稳，后面全是白搭。对吧？

🎯 校准后的世界：说不出话的稳定
现在我的无线监听系统，经过网分校准挑选的天线和电缆，在复杂片场（比如金属桁架多的地方）极少断频。以前用“感觉”调频率，现在用数据说话。偶尔还有同行问我：“你那图传怎么比我的远一倍？” 我笑而不语，包里掏出那个屏幕发黄的老网分，说：“信这个，别信广告。”

最后提醒：如果借到网分，先检查机内时间，要是电池没电，你的校准数据关机就丢了。别问我怎么知道的，那是另一个悲伤的故事……

所以，别怕这专业仪器，视频人也要懂点射频，至少别被劣质天线坑了。毕竟，一条稳定无线链路，可能比你熬夜调色更重要——因为没素材，调个屁啊。
