搞视频的，你测过接地电阻吗？❗ 一次烧机事故的醒悟

品鉴达人 · 发表于 2026-7-20 14:03

上个礼拜，我差点把工作室的监视器给炸了。没错，就是炸，冒烟那种。起因？说出来你可能不信——接地不良。对，就是那个平时谁都不会多看一眼的三孔插座。

那天正剪片子，突然画面出现滚动条纹，然后“啪”一声，监视器黑屏，焦味弥漫。我脑子嗡的一下。事后排查，供电线路的接地电阻竟然高达50欧姆！标准值是小于4欧姆啊，差远了。说实话，我以前也觉得“接地”不就是根线埋地下吗，能有多大区别？这次是真金白银买教训。

视频剪辑这行，设备连着设备，调音台、录像机、监视器、电脑……一点点的地电位差，足以让你的信号满地找牙。更别说那些外景拍摄，发电机一开，接地全靠运气。所以，接地电阻测量这事儿，真的不是电工才需要懂。

⏚ 接地电阻到底在测什么？

很多人以为插座有地线就万事大吉。错了！地线那头如果和大地接触不良，电阻变大，故障电流就不能顺畅导入大地。结果呢？设备外壳可能带着几十伏的电压，漏电保护器还不跳！你碰一下，轻则麻手，重则——不敢想。而且，对音视频信号来说，接地电阻过高会引入50Hz的哼声、画面网纹，干扰比你想的顽固得多。

测量接地电阻，就是测这个“导入大地”的通路质量。标准做法是“三极法”：在被测接地极（比如你机柜的地线汇流排）几十米外，打下两根辅助探针，测试仪输出交流电流，测出电压降，折算成电阻值。听起来原始？对，但最准。现在也有钳形表，不用打桩，卡在地线上就能测，不过它有点挑场合，精度稍逊。

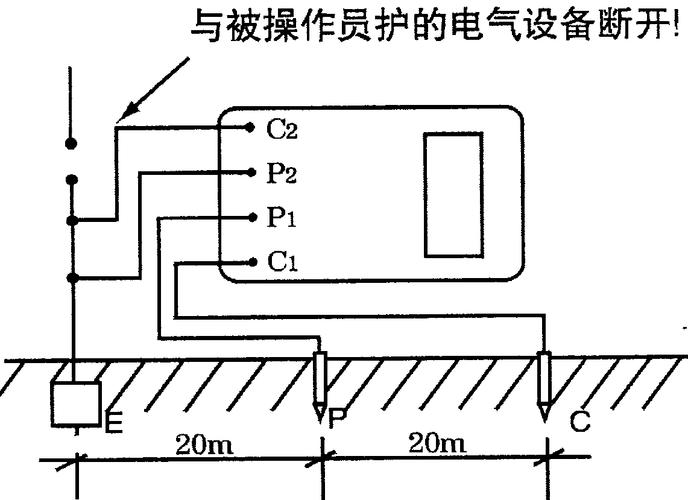

三极法接地电阻测量接线图探针布置

不过话说回来，钳形表真是懒人福音。我用过一台FLUKE的，往主地线上一夹，读数秒出。但要注意，它要求被测回路有感应电流，如果地线环流太小，读数会飘。这时候你不得不回到打桩的老办法。唉，搞电子的，有时候越先进越不省心。

⚡️ 现场惨案：数字地、模拟地，傻傻分不清

去年跟一个剧组拍纪录片，发电机供电，调音台噪声巨大，音频师崩溃。我拿万用表一量，调音台外壳对地电压交流80V！这明显是接地悬浮了。原来的接地桩生锈，接触不良，电阻大得吓人。最后我们用一根钢筋夯进河边湿土，再泼盐水，电阻勉强降到10欧姆以下，噪声立刻小了。虽然不是教科书做法，但应急有效。

关键点：音视频系统必须单点接地！

也就是说，所有设备的“地”最终汇到一个可靠的接地点，避免地环路。如果你发现设备间有“地线环路嗡嗡声”，先别急着加隔离变压器，先测一下各处接地电阻再说。我就见过一个录音棚，因为装修时接地没做好，后来整个地板撬开重埋铜带，代价惨重。

另外，数字设备的接地要求比模拟设备高。高频数字信号对地的阻抗特别敏感，接地电阻哪怕只有几欧姆，都可能引发莫名其妙的时钟同步错误、USB掉线。我的视频采集卡就曾频繁断连，查了两周才发现是机架接地螺丝氧化。重新打磨，涂导电膏，电阻从2欧姆降到0.3欧姆，问题解决。所以，接地电阻不是越小越好嘛，对吧？但现实中往往忽视那零点几欧姆的差异。

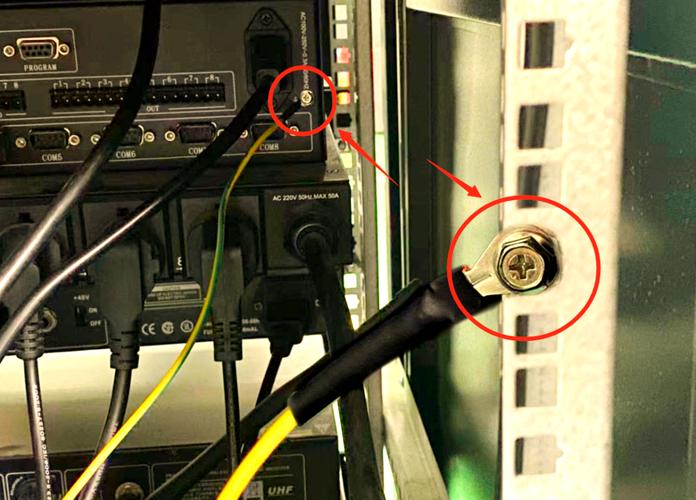

音视频系统单点接地示意图机柜接地排

🔧 自己动手，丰衣足食？

🔧 自己动手，丰衣足食？

你可能想，买个接地电阻测试仪自己弄。可以，但别买几十块的那种“土壤电阻率”玩具。正经牌子像Kyoritsu、Megger、Fluke，几百到几千不等。钳形表方便，但如果你要测独立接地极（比如你家工作室的独立地桩），三极法最可靠。测量前记得断开被测地极与设备的连接，不然测的是回路电阻，不是真实接地电阻。还有，辅助探针要远离水管、电缆，避免感应干扰。有次我测的时候，刚好附近有水泵启动，读数乱跳。所以，环境要干净。

测完如果电阻超标，怎么办？改善接地体：增加接地极长度、并联多个接地极、使用降阻剂。这些是工程活了，但作为使用者，你至少得能判断出问题所在，别被施工队忽悠。

最后说一句：安全无小事。接地不仅是保护设备，更是保命。尤其是那些喜欢改电源插头、剪掉地线插脚的兄弟——你可长点心吧！没地线，漏电时你就成了那根导线。别再等设备冒烟才想起测接地电阻了。花一个小时，拿表测测，安心剪片，不香吗？毕竟，视频可以重剪，设备可以重买，但命只有一条，是吧？😏
