我被雷劈了——聊聊视频人的噩梦：雷击浪涌测试到底多重要

品鉴达人 · 发表于 2026-7-20 14:44

那次雷暴让我损失了三台机器
上个月在郊外拍延时，傍晚突然变天。乌云压过来的时候，我还觉得光影效果绝了——直到一道闪电劈在不到200米外的铁塔上。耳机里'滋啦'一声刺响，监视器画面狂闪两下，然后……黑屏了。不是没电，是主板直接击穿。同行的摄影也挂了，BMD的录机、ATOMOS监视器，一个都没跑掉。保险公司？不赔'天灾'。那一趟，直接烧掉我小两万。事后用浪涌发生器复现，发现当时的感应过电压至少6kV。设备没有专门的防浪涌设计，等于是裸奔。

很多剪辑师以为这种事离自己很远，以为只有户外拍摄才危险。实际上，你工作室的NAS、非编工作站、调色台，哪个不是靠电活着？打雷时电网波动，浪涌顺着电源线、网线、SDI线爬过来，烧个接口跟玩似的。我见过一哥们，雷雨天剪片子，雷电波从有线网络窜进来，主板网口烧了，顺带干掉了显卡——2080Ti，当时还抢不到。所以，别侥幸。❗

户外拍摄雷击设备损坏实拍烧毁的主板近景

浪涌测试到底测什么？不是插个防雷排插就完事
一提防浪涌，多数人马上想到公牛防雷插座。那玩意儿有用，但远远不够。专业设备要过的测试标准是IEC 61000-4-5（国标对应GB/T 17626.5），它模拟的是雷电感应和电力系统开关操作引起的瞬态过电压。测试波形有两种：1.2/50μs电压波和8/20μs电流波。数字啥意思？波前时间/半峰时间。说白了，就是模拟一个超快上升、缓慢衰减的尖峰脉冲。

测试等级分得很细：1级（0.5kV）适合保护良好的室内环境，2级（1kV）普通室内，3级（2kV）工业环境，4级（4kV）户外设备。影视器材大多要过4级——因为现场发电机、长距离电缆、野外雷击风险高。但实际测试中，很多消费级设备连2级都扛不住。我们棚里那台网红Kemimoto浪涌发生器，调到4kV，直接把一个没有防护的V口电池充电器打冒烟了。惨。💡

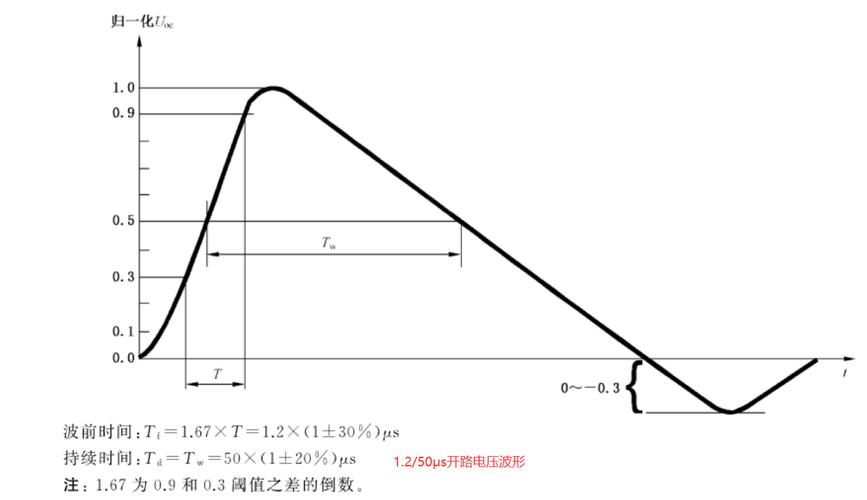

浪涌测试波形图 1.2/50μs 8/20μs 示波器截图

测试方法也很讲究，不是随便打一下。要耦合到电源线、信号线，差模和共模都要测。差模是线-线，共模是线-地。雷击时共模浪涌占大头，但很多防雷电路只压差模，共模一样穿。我拆过某些'防雷排插'，里面就三个压敏电阻，共模根本没处理，摆设罢了。

别让设备裸奔，保护方案实测
既然浪涌这么凶，怎么防护？分级保护。第一级是建筑入口的避雷器，但这个你做不了主。第二级在配电箱，装SPD（浪涌保护器），这东西不贵，好的如DEHN、OBO，不过要接地良好。第三级在设备端，比如带防浪涌的PDU或末端防雷插座。但是，影视设备特殊——SDI、HDMI、网口这些信号线也是浪涌入侵大户。尤其是SDI线，长距离跑，感应雷一打一个准。

我现在的方案：总配电加了一组Type 2的SPD（100kA通流量），每个工位用APC带滤波和浪涌保护的机架PDU。信号线方面，路由器和交换机前串接网络浪涌保护器，SDI和HDMI用了L-com的防雷器，虽然有点贵，但比起设备维修费，还是划算。而且，接地绝对不能马虎！很多工作室接地电阻不达标，SPD就是摆设。我专门请人打过接地极，电阻降到4欧以下。唉，为了安心剪片，折腾了好几周。

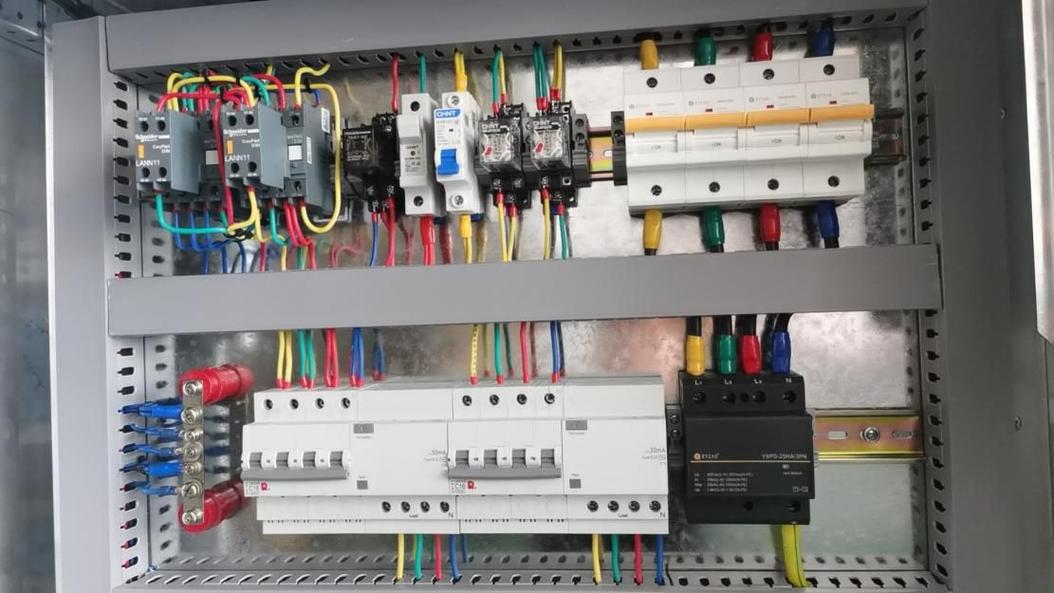

影视工作室浪涌保护安装机架SPD和接地排

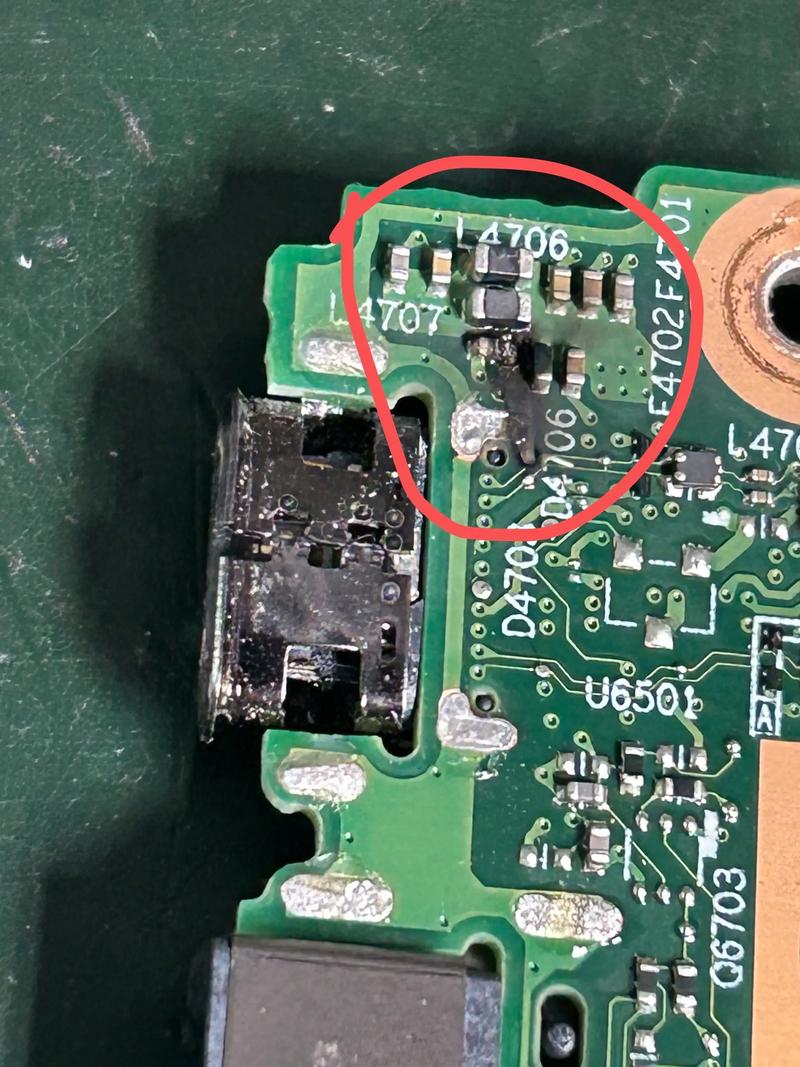

对了，还有个坑：USB接口。我徒弟用雷电3拓展坞接笔记本，打雷时浪涌从显示器DP线进去，经拓展坞烧了MacBook的USB-C口。Apple维修报价4500。后来我们给所有重要外设接口都加了ESD/浪涌保护小板，几块钱一个，自己焊。看似麻烦，实际省心。✅

现实残酷：大部分器材都过不了测试，怎么办？
我之前给一批国产监视器、图传、跟焦电机做浪涌摸底。按标准4级2kV线-地测试，结果是惨不忍睹：三款图传直接死机，一款监视器花屏重启，只有一个德国品牌的马达幸存。它电源口用了TVS管加共模扼流圈，设计良心。不过话说回来，完全靠设备自己扛浪涌是不现实的，必须系统级防护。而且，浪涌测试不是过了就行，要考虑老化——压敏电阻每打一次性能就衰退一点。所以定期检查SPD的劣化指示窗口，黄变红就该换了。

另外，不要把希望全寄托在保险丝和断路器上，它们反应太慢，对浪涌基本无效。真正能扛的是气体放电管、压敏电阻、TVS瞬态抑制二极管这些钳位元件。测试时，用组合波发生器打几百次，看设备会不会坏。我以前老觉得这是玄学，直到自己拿着探头测了残压波形，才服气。那电压尖峰，示波器都要调到最高档才抓得住。建议工作室至少备一个便携式浪涌测试仪，不贵，随时检查保护模块。

最后吐槽一句：很多厂商在参数里标'防雷'，根本没说测试等级和残压值。问技术支持，答'反正能防'。我呸。下次买设备，直接问浪涌测试报告，过不了IEC 4级的，谨慎考虑。

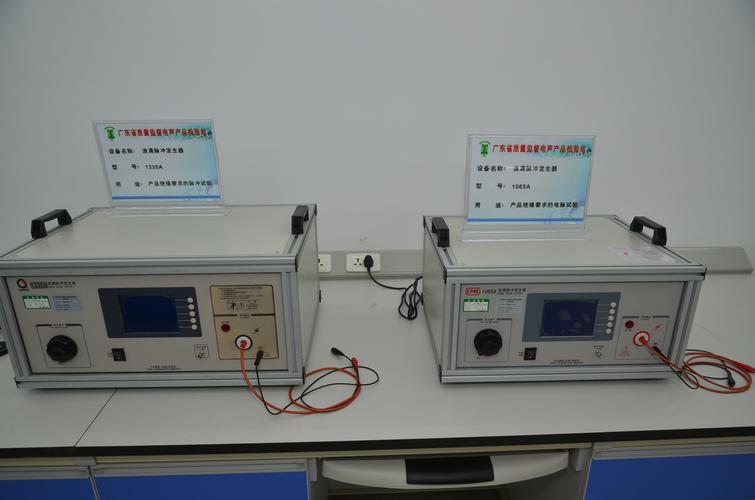

浪涌测试现场工程师用浪涌发生器测试监视器

写到这，窗外又开始打雷了。我赶紧把NAS电源拔了……素材无价，对吧。
