上周一个夜戏，简直噩梦。租来的新LED平板灯，一上就发现画面有暗纹在滚。快门调到1/50，1/60，1/100，死活去不掉。后来用老款钨丝灯对比，干净得很。制片还催进度，我当时差点摔监视器。后来问灯光师，他说大概率是电的问题——谐波电流。呵，谐波。以前只在教科书上见过的词，真碰上了才知其恶心。

什么是谐波电流？不是课本上的玩意

那什么是谐波？简单说，就是电网里那些不该有的高频率杂波。理想情况下，交流电是完美的正弦波，50Hz。但现实呢？一接入非线性负载——比如LED驱动、变频器、电脑开关电源——电流波形就畸变了。畸变可以分解成50Hz基波加上整数倍的高频分量，三次谐波150Hz，五次250Hz……等等。这些高频分量会让光输出以同样规律波动，人眼或许看不明显，但摄像机快门一抓一个准。

电网谐波电流导致的畸变波形与正常正弦波对比图

画面里的表现：横纹、闪烁、甚至设备死机

我遇到的是画面明暗条纹缓慢滚动。还有些情况更隐蔽，比如间歇性闪烁。尤其拍升格，快门时间短，谐波引起的亮度波动被更灵敏地捕捉。又比如某些监视器或录机直接无故重启，也是谐波把电源污染了，内部保护动作。有个同行说，他用某品牌V口电池转接供电，结果无线图传有杂波，最后查出是电池里的DC-DC模块产生谐波干扰了射频。哎，都是一地鸡毛。

谐波从哪来？别以为只有发电机才脏

谐波从哪来？别以为只有发电机才脏

片场常见谐波源：
1. 大量LED灯具——尤其是低端货，整流后直接滤波，谐波失真惊人。甚至有些名牌RGB灯，满功率下THD（总谐波失真）超过30%。
2. 变频电源、UPS。
3. 各类充电器、笔记本适配器。
4. 发电车——小功率发电机带非线性负载时电压波形烂得没法看。有一次用一台标称5kW的小发电机带2kW的LED，画面抖得像老式CRT。后来实测，THD超40%！

💡 所以选发电机时，一定要看它的带非线性负载能力指标，别光看功率。

怎么发现问题？工具和技巧

最准的是电能质量分析仪，像Fluke 435之类——贵，但租一个不贵。测出各次谐波幅值，看THD。没有专业设备？试试示波器看电压波形是不是正弦。甚至用手机录慢动作，对着灯光测，也能看出频闪。另外，很多中高端灯光控台（如GrandMA）的RDM功能里能看到灯具的供电质量和频率，间接参考。还有个土办法：用已知纯净电源（比如大功率纯正弦波逆变器加电池）单独给一盏灯供电，然后对比画面，如果问题消失，那绝对是市电不干净。

使用示波器测量LED灯具电源谐波的现场操作图

应对策略：别等开拍了才救火

应对策略：别等开拍了才救火

✅ 源头净化：给重要灯路加隔离变压器或电源滤波器。像ARRI的S60-C Skypanel虽然内置了高级PFC，但在极脏的电网下，我们还是在配电箱前加了一级滤波器，稳如老狗。❗ 注意：某些劣质“滤波”插座只是加了几个压敏电阻和电容，对谐波无能为力。
✅ 选择好灯具：购买时留意规格书里的THD指标，或者认准有PFC（功率因数校正）的产品。是的，PFC不只为节能，它主动校正电流波形，大幅减少谐波。

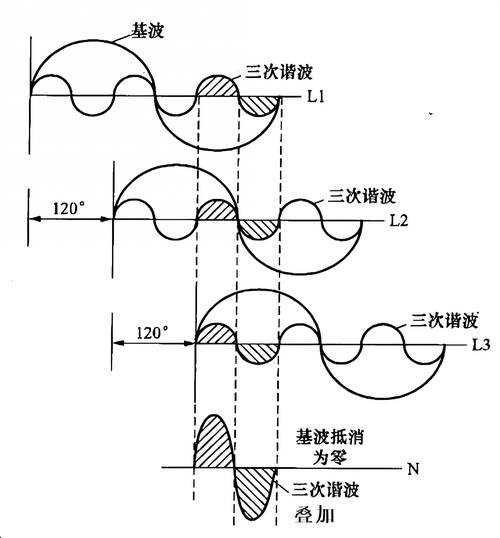

✅ 分布式供电：避免所有灯都挂在同一相电上，将非线性负载分散到三相，可以减少中线电流（三次谐波叠加会烧中线）。
✅ 最后防线：如果实在无法解决，就调整快门开角度或电子快门速度。比如50Hz电网，拍25fps时快门1/50秒恰好基波周期两倍长，对基波不敏感，但谐波频率不是50的整数倍，仍可能干扰。有时细微调整快门角度，避开闪烁最严重的点。这招无法根除，但偶尔能救素材。

说人话：别以为有灯就能干。电源品质就像空气，平时不注意，一旦窒息才要命。下次布线时，留个心眼看一看配电箱里的谐波，或者至少备一台滤波器。毕竟，你永远不知道下一个片场，是不是又碰上脏电。
