拆解侧入光导光板：监视器亮暗不均的元凶，居然藏在这块塑料片里！

品鉴达人 · 发表于 2026-7-20 16:30

那天客户指着监视器画面问我——为什么左下角偏蓝？

我愣住。明明才校过色。

说实话，做视频剪辑这些年，跟监视器较劲的次数比跟老婆吵架还多。有时候色彩断层，有时候亮度跳变，有时候就是角落发暗，说不清道不明。直到我拆了一台旧显示器，才恍然大悟：罪魁祸首可能就是那块藏在屏幕背后的导光板，特别是它的侧入光设计出了幺蛾子。

先别急着觉得这是硬件工程师的事。

你剪片子、调色，如果连自己监视器的背光均匀度都信不过，那不就是在盲调吗？尤其是做一些低照度夜景素材，暗部细节全靠那几阶灰度，屏幕稍微有点亮斑或者暗角，调出来的结果传到客户手机上一看——完蛋，根本不是一回事。

所以，今天想跟你聊聊这个看似无聊、实则要命的玩意。

侧入光到底是个啥？把光从边儿上怼进去

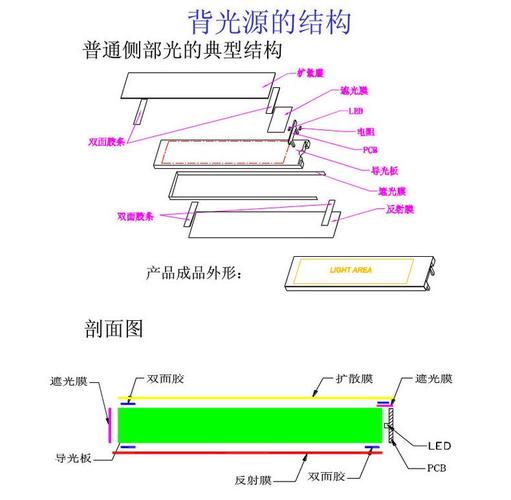

侧入光导光板结构剖面图

提导光板，很多人脑子里蹦出的是一块发光的塑料片。没错。但光怎么进来，决定了屏幕的脾气。

侧入光，顾名思义，LED灯珠不是铺在屏幕正后方，而是贴在侧边——通常是一条或者两条边。光线从侧边怼进导光板，板子底部有密密麻麻的网点，利用全反射和散射原理，把光均匀地“掰弯”到正面，再透过扩散膜、增亮膜一整套光学膜片，最终形成你看到的面光源。

这设计的好处？薄。特别薄。手机、平板、超薄显示器都靠它。但是！

坏处也很扎心：均匀度天生是短板。

你想想，光从单侧进来，离光源近的那一面网点接收到的光强，跟远端能一样吗？必须靠网点密度调整来补偿——近光源处网点稀疏、尺寸小，远端网点密集、个头大。看起来是巧妙，但工艺稍微有点偏差，就出幺蛾子。

我拆的那台监视器，就是导光板靠近入光侧的地方，网点印得稍微重了点，导致那一带局部过亮，色温还飘了。因为网点本身会对蓝光散射得更厉害，于是就有了客户吐槽的“偏蓝”区域。真坑。

那些让你抓狂的故障，九成跟导光板侧入光有关

液晶显示器背部导光板与LED灯条

这里得跟你吐槽几种典型症状，你会觉得似曾相识：

✅ **边缘漏光**。纯黑画面下，屏幕边缘泛白，特别是靠近边框的那一两厘米。这就是侧入光导光板最常见的痛点。光线从侧边进去，总有一部分没约束好，从边框缝隙透出来。有些厂商会在导光板边缘涂黑胶，或者用遮光胶带，但用久了，胶带热胀冷缩移位，漏光卷土重来。

✅ **亮度渐变不均**。最恼人的是那种从一侧到另一侧缓慢变暗。尤其在灰阶渐变图里看得一清二楚——屏幕左边比右边亮那么一丁点。这通常是导光板网点印刷机精度不够，或者模具注塑时网点复制不良。有一次我为了确认这事，把监视器亮度打到50%，新建一个中性灰图层，从屏幕左边划到右边，色值差虽然不到3%，但肉眼看已经很不舒服了。

✅ **局部亮斑**。突然某天，画面出现一两团硬币大小的亮块。别怀疑，多半是导光板与反射片之间有异物，或者导光板自身变形鼓起，导致光线在那里集中。更头疼的是，这种亮斑会随着温度变化时大时小——刚开机没有，热机半小时后晃晃悠悠浮出来，像鬼魂一样。找售后？售后说这是正常公差。扯淡。

说实话，遇到这些情况，做剪辑的太窝火了。你永远不知道是自己调色的问题，还是屏的问题。对吧？

剪辑佬怎么自救？测屏、选屏、避坑指南

剪辑佬怎么自救？测屏、选屏、避坑指南

那么，既然不能每个项目都赌监视器的品控，总得有点手段。不谈技术原理，直接上干货：

💡 **买回来先测均匀度**。别信厂商的数据表，那个是全屏亮度均匀性，经常只测几个点，避开边角。自己测才踏实：全白信号检查大范围均匀度，然后10%-20%灰色信号看低亮度有没有脏斑、暗角。特别是灰色，能把侧入光导光板的缺陷暴露得底裤都不剩。我一般开着达芬奇的灰阶图，上下左右慢慢看，一旦有可疑阴影，立马退货——趁七天无理由。

💡 **分区调光是个坑**。现在流行mini-LED背光，很多还是侧入光导光板搭配分区的套路。听着美，实际坑得你想哭。分区调光的算法如果垃圾，导光板固有的均匀度问题反而被放大：本该暗的地方它给你压暗，旁边亮区一干涉，直接出来一圈光晕。剪HDR素材时，这种光晕会让你对画面反差判断完全失真。所以，预算有限宁可要传统全局调光、均匀度做扎实的屏，也别碰低端分区。

💡 **侧入光入光方向**。有些监视器，入光侧在长边，有些在短边。长边入光通常均匀度好控制一些，因为光线路径相对短。短边入光容易出现两端偏暗，尤其大尺寸。要是你经常做竖屏视频——比如抖音竖屏剪辑——那么短边入光的监视器，在竖过来用的时候，不均匀可能会更明显。想不到吧，屏幕旋转一下，背光均匀度都会变！

话说回来，导光板侧入光也不是一无是处。顶级的专业监视器会用超精密的热压导光板，配合复杂的光学膜系，均匀度能做到Δu'v'<0.002，但那价格……算了，我们这种凡人不配。普通制作环境下，看紧点自己的监视器状态，比瞎折腾色彩空间有用得多。

写到这，忽然想起当年在论坛里看见一位老哥的话：别迷信参数，信你的眼睛，但前提是你的眼睛没被烂背光骗了。

真对。
