三坐标测量：从砸键盘到真香，我的视频跟踪逆袭路

品鉴达人 · 发表于 2026-7-20 18:45

上周帮朋友修一个镜头，眼瞅着画面里那几块破木板子，自动跟踪点飘得像喝醉了酒。手动一帧帧抠跟踪框，手指头差点没抽筋。最后合成上去的模型抖得我血压都高了——那一刻真想砸了显示器。后来我盯着屏幕发呆，突然想起前阵子公司进的那台三坐标测量机，探针在零件表面一戳一个准，微米级别的精度……咱视频里这些像素点，说到底不也是空间里的一堆坐标吗？为啥不能抄抄那套作业？

💡 精度迷思：为什么你的跟踪总在漂？

先扯句题外话。三坐标测量这玩意儿，简单粗暴地讲，就是一根探针沿着X/Y/Z轴移动，叭地一下接触到工件表面，记录下那个点的三维坐标。成千上万个点连起来，就能逆向出整个物体的数字模型。它最讲究的是啥？基准。你得先靠三个相互垂直的面把坐标系定死，然后所有测量才有意义。

回头看看视频跟踪——很多人上来就胡乱拉一堆特征点，画面四角撒一把，以为万事大吉。结果呢？解算出来的摄像机路径扭曲得像条蛇。根源就在于我们没有建立可靠的基准系统。三坐标测量里，如果基准面本身有偏差，后面的数据就全是垃圾。视频也一样：你得先找到那几个真正稳定的特征，比如背景里一块固定不动的标记、墙角、地面纹理，然后基于它们构建一个空间框架。这实际上就是定义了一个本地坐标系，跟三坐标测量机的“建系”原理完全相通。我后来强迫自己每次跟踪前都先做这一步，漂移现象立马少了七成。

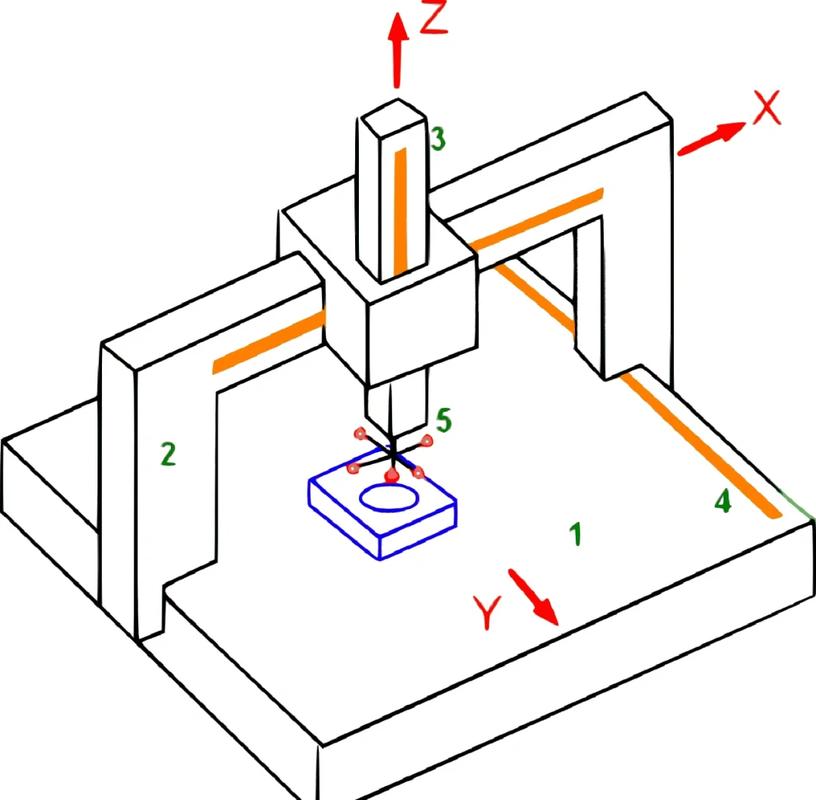

三坐标测量机建立坐标系基准面示意图

说实话，很多合成师只知道调参数，却压根没想过这个底层逻辑。软件再智能，你给它喂的是屎，它也吐不出金子。

🔧 从测量到合成：一次实物扫描的跨界实验

几个月前，一个项目需要把CG变形器贴合到一辆老爷车的引擎盖上。车是实物，曲面复杂得要命，还没有三维模型。传统办法是拍一堆照片用摄影测量，但那玩意儿对光线要求太苛刻，我们棚里光又乱。正发愁呢，工程师朋友说：“要不你来我这用三坐标测一下？” 我抱着死马当活马医的心态去了。

结果真香得离谱❗ 那个探头慢慢地在引擎盖表面滑过，电脑屏幕上的点云一点点成型——那种感觉，就像给现实世界做了一次外科手术般精确的CT扫描。我们只扫了关键区域，总共不到两千个点，导出STL后扔进Blender简单修了下，再导入C4D做跟踪匹配。你猜怎么着？CG模型贴上去严丝合缝，连反光条都能对得齐齐整整。说实话，之前用照片建模，边缘总有点蜜汁扭曲，三坐标直接解决了这个问题。我现在逢人就安利：遇到高精度实物匹配的需求，别死磕视觉算法了，试试工业测量呗。效果真的炸裂。

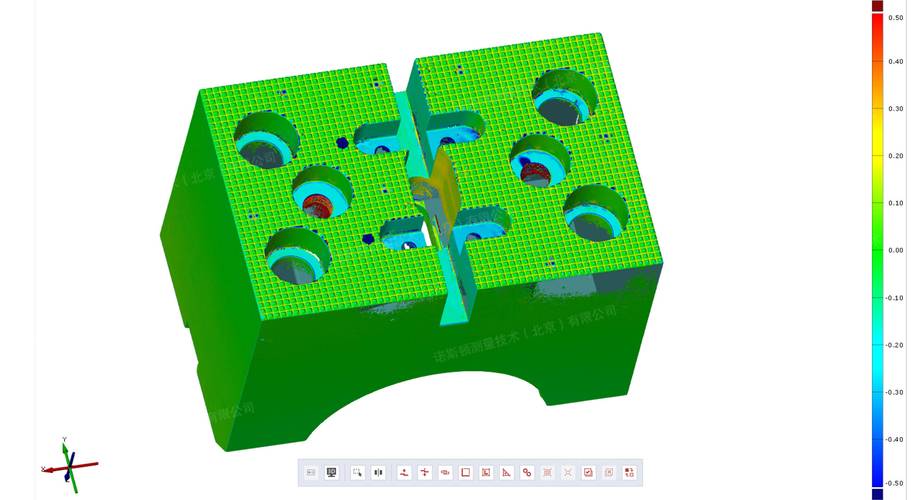

三坐标测量机扫描汽车零件生成点云模型

不过话说回来，这方法也不是万能灵药。你得有设备，还得会操作——那软件界面古板得像上个世纪产物，全是专业术语。我第一次差点把测头撞弯，心疼了半天。所以啊，跟工程师搞好关系，或者找外包服务，值得。

🎯 实操技巧：用测量思维优化你的跟踪点

🎯 实操技巧：用测量思维优化你的跟踪点

前面扯了不少虚的，来点实在的。下次你打开Mocha或SynthEyes，试试这几个野路子，均源自三坐标测量的思维：

✅ 多点分层采样：别只在同一平面上选点。三坐标讲究多轴运动，你也应该在画面的前、中、后景分别选取特征。尤其是Z轴深度信息，这能极大增强解算的稳定性。比如，近处放一个跟踪框，远处标志物一个，地面纹理一个——它们构成一个三角支撑，比平铺一堆点靠谱得多。

✅ 残差分析法：测量学里，每个测量点都有误差，我们会计算拟合后的残差来评价精度。视频跟踪里，解算后通常有误差曲线或绿/红点提示。你得像质检员一样，把那些残差过大的点一个个揪出来删掉或者重新追踪。别偷懒！软件自动带的平滑功能有时会掩盖问题。

✅ 基准点优先策略：先选定两三个核心基准点，锁死它们的权重，再自动添加辅助点。这可以防止整体漂移。有点类似三坐标测量中先用高精度平面建系，再测其它元素。

❗还有个小窍门：如果场景里缺乏特征，可以贴一些带图案的胶带当临时标记，测完后期擦除。这招在工业零件扫描里也用——喷显影剂嘛。别嫌丑，效果第一位。

说到底，三坐标测量的精髓就是用严谨的坐标系思维把混沌的现实框住。视频跟踪看似是艺术，实则也是一门测量科学。希望这些心得能帮你少走点弯路，至少，别像我当初那样绝望到想砸键盘。
