网格细分曲面：为什么你的模型渲染后总有‘棱角’？

品鉴达人 · 发表于 2026-7-20 21:14

从一次翻车说起
上个月赶一个项目，甲方甩过来一句“这模型怎么跟游戏Demo似的全是块面？”——我当场血压飙升。明明建完形了，一渲染，边缘全是锋利的折线，压根没平滑过渡。这时候你才知道……网格细分曲面，这玩意儿不搞懂不行。

三维模型细分前后光滑对比图

说实话，多边形建模的本质就是用有限的平面去近似曲面。低面数模型棱角分明，但靠手动加循环边？效率低得要死，还容易破坏拓扑。直到我按下那个细分按钮……世界都顺滑了。Catmull-Clark算法，1978年的老古董，现在还是主流。那年用Maya做汽车模型，没细分时简直像个纸盒子。后来学会用折痕集控制局部锐利度，一条条边加权重——虽然枯燥，但看到最终渲染图那流畅的高光反射，值了。

汽车3D模型细分前后高光反射对比

到底什么是细分？

简单粗暴：算法自动把每个面拆成更多小面，并调整顶点位置，让表面越来越光滑。通常一次细分，四边面变四个四边面，三角面处理会差一些。所以布线要尽量用四边形——别问我为什么知道，全是泪。❗

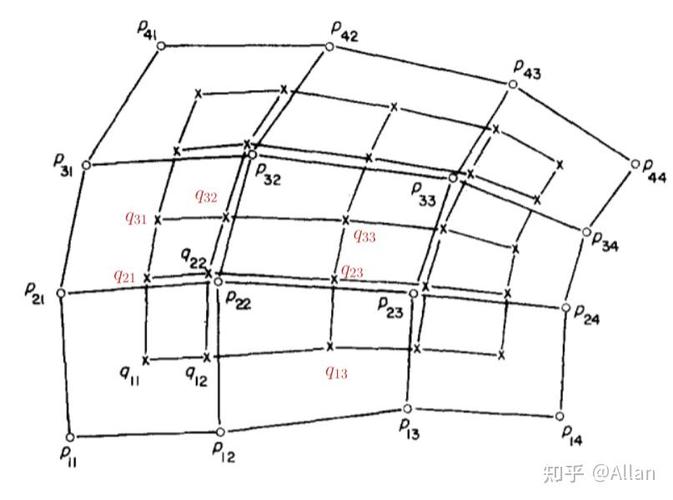

Catmull-Clark细分算法原理示意图

注意啊，细分不是简单的“增加面数”。它基于相邻面的法线进行插值，生成连续的曲率。Loop细分专门针对三角网格，Doo-Sabin则更通用，但Catmull-Clark几乎统治了3D软件。不过话说回来，工具是死的，人是活的。你如果非要在一个全三角面上死磕Catmull-Clark，那结果…挺抽象。

实战中的坑与技巧

开细分一时爽，电脑冒烟火葬场。💡 我有次作死把细分级别拉到5，面数直接爆到几千万，机器卡了十分钟没反应……后来学乖了：渲染用高模，视窗里用低模代理。Blender的细分修改器很灵活，能单独设置视口和渲染级别。✅

边界处理是另一个大坑。默认细分会把开放边界的面收缩，如果不想要这效果，就得勾选“保持边界面”或加折痕权重。尤其是硬表面建模，需要局部控制平滑度——这时候边线加权就派上用场了。

3D软件细分曲面边界处理选项设置

还有法线问题。细分后如果法线方向不一致，渲染会出现黑斑。统一法线是个好习惯。另外，别迷信自动平滑——有些时候手动设置平滑组反而更可控。配合置换贴图时更得小心，细分级别不够，贴图细节出不来；级别太高，机器又扛不住，这平衡点找得人想砸键盘。

细分对剪辑师意味着什么？

你可能会说：“我搞视频剪辑的，又不建模。” 但三维元素在宣传片、栏目包装里越来越多。从C4D到Blender，导入一个低模资产却不知道如何优化细分，渲染出来全是马赛克，甲方分分钟教做人。哪怕只是为了检查外包资产质量，懂底线才不会被坑。

现在实时细分也在进步，游戏引擎像UE5的Nanite走了另一条路，但影视级渲染仍依赖细分曲面实现像素级的平滑。未来？也许AI会智能细分，但在此之前，手动调整拓扑和细分级别仍旧是绕不过的坎。

最后絮叨一句：别再等甲方喷“棱角”了才补救。先建个测试球，调调细分参数，看看平滑组变化。实践出真知，比看十篇教程都管用。
