信号发生器输出踩坑实录：从痛不欲生到爱上波形

品鉴达人 · 发表于 2026-8-2 03:09

信号发生器输出这玩意儿，玩视频剪辑的，早晚得碰上。以前觉得不就是个出波形的盒子嘛，有什么难的？结果上次对时码，差点把整个项目搞崩——现在想起来还冒冷汗❗

别以为波形就是波形——那些骗过你眼睛的输出

说实话，大部分剪辑师打开信号发生器，第一眼看的就是复合视频的波形。示波器上看着挺漂亮，对吧？但你要是真信了那个完美的波峰，可能同步头早就飘到姥姥家了。我就踩过这坑，用一台老款泰克输出给达芬奇做同步，画面死活对不齐，还以为采集卡坏了。最后才发现输出电平低了0.3V！0.3V什么概念？就是雪花和纯净信号的分界线啊... 💡

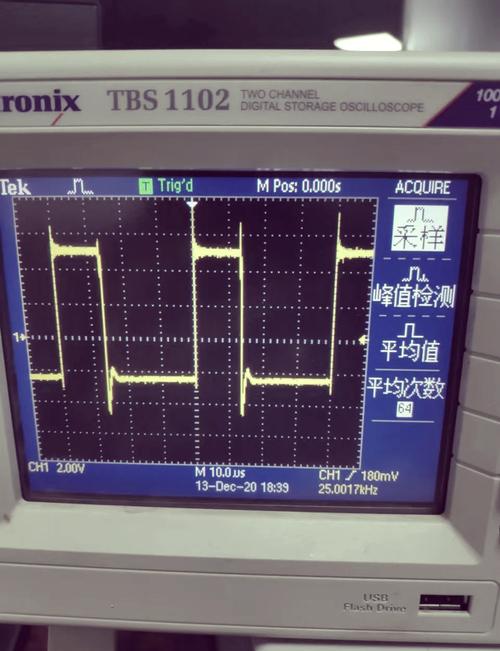

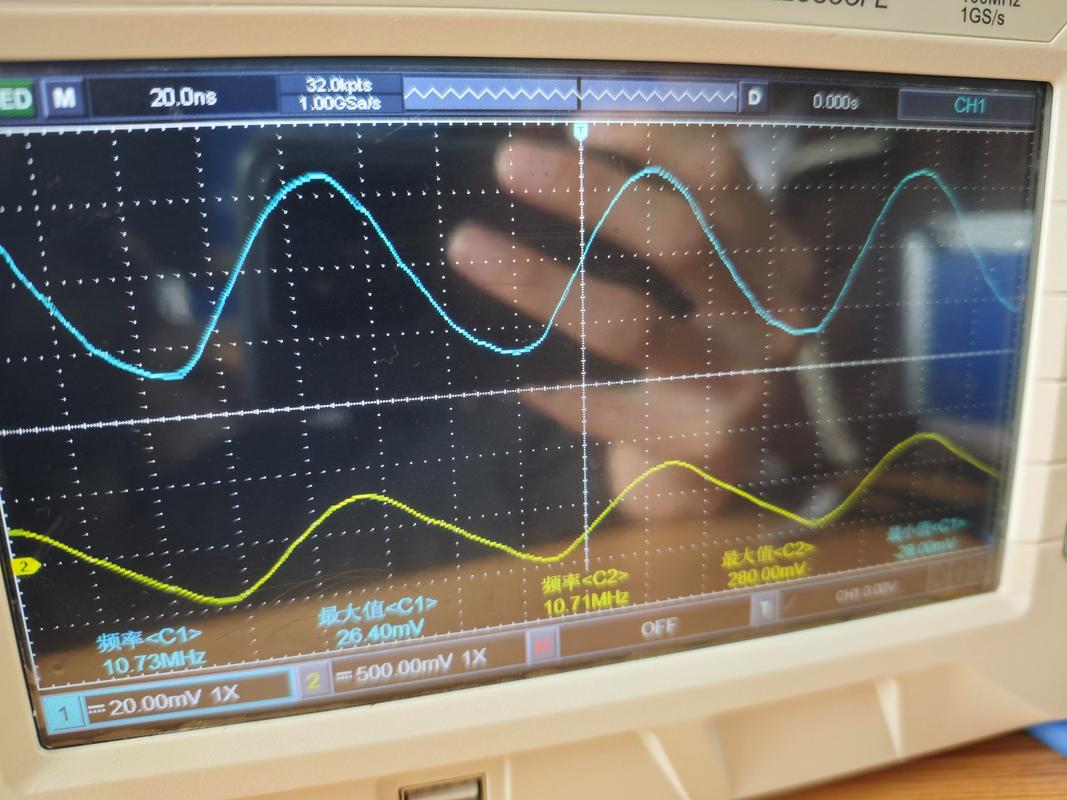

视频后期信号发生器输出电平异常示波器截图

所以后来我养成了个习惯——每次动输出之前，先拿万用表怼一下BNC口。不是不信任设备，是线路负载这些玄学你根本猜不到。特别是长距离走线的时候，末端衰减能让你的参考黑电平变成灰的。你说气不气人？

记得刚入行那会儿，师父丢给我一台Sync Generator，让我给机房所有监视器加同步。我心想这不简单？源信号环出一圈，结果最后一台监视器上的黑白画面滚动得跟鬼畜似的。查了三天，才发现是线材阻抗不匹配，其中一根线被电工当电源线硬拽过，芯线都快断了。从那以后，我对线材的敬畏比设备还多！测量输出端实时电平，加上看波形失真，双保险才敢交货。

连接逻辑：脑子比接口更重要

有些人觉得，把信号发生器的输出口往监视器一插，万事大吉。❌ 大错特错！时间码输出和参考信号的输出阻抗必须匹配，不然反射一回来，波形就长毛刺。想想看，75欧的线你非要用50欧的头，信号不骂你才怪。

有次在棚里，实习生小张把一台德克德造的SPG输出同时环给了四台监视器，没用视频分配放大器。结果最后一台监视器上的彩条直接像喝了酒一样晃。我让他拿终端电阻一量，末端阻抗掉到二十几欧。这能不出事吗？后来给他画了张图，应该用星形分配，每个终端加75欧终结。他照做以后——稳如老狗。

信号发生器输出环接与星形分配连接示意图

说到这里，不得不提一句：千万别小看那个小小的75欧终结电阻。多少奇怪的画面失真，就是因为它没拧紧或者氧化了。去淘宝买一盒备着，比买保险都值！

对了，还有一种骚操作：有些设备具有环通输出，但你若偷懒直接串糖葫芦，阻抗一变，眼图张都张不开。特别是SDI信号发生器，输出眼图的抖动，能直接要了后面设备的命。有回拿一台国产发生器输出3G-SDI，接收端是块老Blackmagic卡，死活锁不住。拿示波器一看眼图，交叉点糊成一团。换了根只比手指头粗一点的进口线，瞬间世界清静。线材玄学，有时候真不服不行。😅

色彩校准？你的信号发生器输出准吗？

搞调色的朋友，每天对着监视器校色，但很少有人去校自己的信号发生器。这简直是个黑色幽默！😅 发生器输出的彩条，如果相位偏差1度，你调出来的肤色能对？我用过一台国产的，便宜是真便宜，输出的100%彩条，红色矢量直接偏了3.5度。在矢量示波器上看得一清二楚。果断退掉，换了台二手的利达。一分钱一分货，血的教训！

所以，定期用矢量示波器和波形监视器校准你的信号发生器输出，是最高优先级。别以为出厂校准就一劳永逸。温漂、老化，都会让输出慢慢跑偏。我现在每三个月做一次全端校准，养成习惯。对了，校准时环境温度最好控制在25度左右，别问我为什么，问就是晶振的脾气。

标准SMPTE彩条信号发生器输出矢量示波器显示

有一招可能很多人没试过：用一台已知准确的黑场发生器，去同步你的主发生器，然后对比输出。这算是穷人的校准法，但真的很管用。我靠着这个法子，救活过一台老SONY的同步机，现在还在剧组服役呢。

说点开心的，有时候看着被自己调得服服帖帖的信号，那种满足感——哎，就跟第一次把十字画方阵接对了一样爽。是不是贱？但做这行，不就图这点精准的强迫症嘛。

那些年，我们忽略的细节

输出幅度、同步头、色同步、时基抖动……每一个参数背后都有故事。我曾经因为一台发生器的SCH相位没调好，导致剪辑线上所有磁带的色彩还原差异巨大，剪辑师差点把我吃了。后来查了 SMPTE RP 154，一步一步扭螺丝，监控矢量示波器的蝴蝶结，调了整整一个下午才搞定。那台发生器的SCH旋钮现在被我贴了封条，谁动跟谁急！💢

还有，针对数字系统，千万别只盯着模拟接口。现在很多信号发生器都有SDI输出，里面内嵌的音频组、辅助数据包，也可能给你惹麻烦。有一回，一台发生器的SDI输出里带了无效的音频控制包，导致对端的录像机直接报错，排查得我怀疑人生。最后在发生器的菜单深处关了那个该死的内嵌音频，世界才恢复平静。

好了，再啰嗦一句：如果你发现画面出现滚动、撕裂、色彩不对，别急着换设备，先查查你的信号发生器输出。说不定问题的根源，就在那个不起眼的黑盒子里。
