网络分析仪校准：被坑了N次后，我决定把这血泪经验写给你

品鉴达人 · 发表于 2026-8-2 04:06

刚又报废了一下午。就因为网络分析仪没校准好——测出来的S参数比我的人生还混乱❗ 如果你也在玩射频，或者只是偶尔需要测个天线、调个匹配，校准这关，你绕不过去。说实话，我之前也以为按下那个Cal键就完事了，结果……呵呵。

为什么校准这么要命？

网络分析仪这东西，精度完全取决于你校准的认真程度。它不像万用表，怼上去就读数。不校准？那你的测量结果基本就是瞎编。电缆、转接头、甚至你拿线的姿势，都在引入误差。有一次我死活调不好一个2.4GHz的天线，驻波比就是下不来，折腾了两天——最后发现是校准件选错了。短路器当开路器用，蠢哭了。

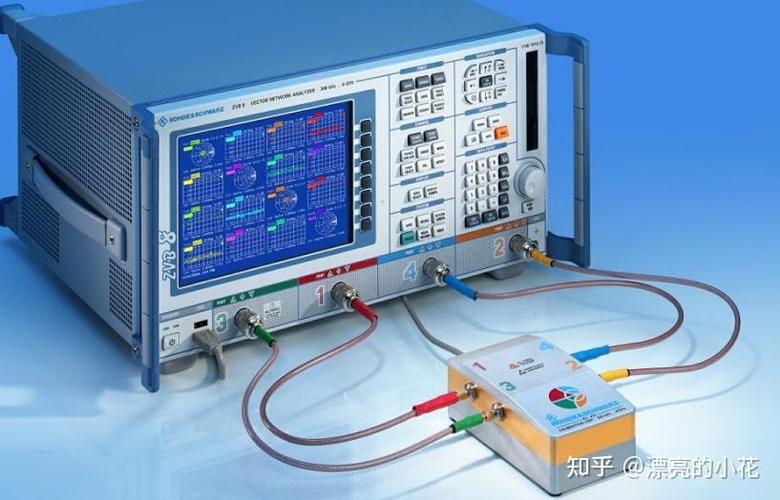

射频工程师使用校准件连接矢量网络分析仪

所以，校准的本质是什么？是把测量参考面从仪器端口，推到被测件的连接点。听起来很简单对吧？但做起来全是坑。常见的校准方式有SOLT（短路、开路、负载、直通）和TRL等。SOLT最常用，但如果你的校准件质量不行，或者你根本不知道自己在干嘛，那校准比不校准还糟糕。

我犯过的错，都在这了

1. 忽略电延迟和相位。尤其测长电缆的时候，你校准完一看，史密斯圆图还在那乱转圈，多半是没做端口延伸。有一次测一个半米长的馈线，校准完S11相位直接飞了，我还以为是天线坏了。实际上就是reference plane没设对。后来学乖了，先用已知长度的线验证一下。

2. 校准件拧太紧或太松。这玩意儿靠机械连接，你手劲一大，接口就变形，尤其3.5mm的头子，金贵得很。松了当然也不行，阻抗就飘了。最好用力矩扳手，真的，别自信。

3. 在非测试环境下校准。开着空调对着风口吹？手持仪器在户外？温度一变，校准就废了。VNA的内部器件对温度敏感，尤其做窄带测量的时候。我现在的习惯是：仪器开机预热至少半小时，然后再校准。中间环境尽量稳定。

视频工程师在实验室用网络分析仪校准天线

哦对了，还有校准频点设置太糙。你如果只做宽带快扫，那些尖锐的谐振点全给你漏过去。IF带宽设太宽，噪声大得像鬼畜。降IF带宽，设窄一点，哪怕扫得慢，数据可信度翻倍。

怎么才算是一个靠谱的校准？

怎么才算是一个靠谱的校准？

我自己的检查步骤：校准完先不动任何连接，直接看S11和S22，史密斯圆图应该是一个完美的点（开路）或完美的短路点。如果拖个小尾巴，或者圆图上有个弧线——抱歉，校准有问题，多半是接头脏了或者没拧好。❗ 这时候别将就，擦了重来。

然后接上负载，驻波比应该接近1:1，如果跳到1.1以上，嗯……误差已经不小了。对于精密测量，验证件是个好东西，比如一个已知的精密延迟线或衰减器，测一下是不是跟标称值一致。

还有个容易被忽视的：电缆的稳定性。你别校准完用手一碰线，相位就抖三抖。这种电缆赶紧扔。我用过一种半刚电缆，弯一次就残了，每次测量前都得重新校准，简直噩梦。后来换成稳相电缆，世界清净了。

话说回来，很多人觉得校准很烦，浪费时间。但你如果跳过它，后面排查问题的时间可能十倍不止。特别是视频传输领域，那个S参数稍微偏一点，信号完整性就崩了，画面闪黑、马赛克，你都不知道谁在作妖。

现在每次看到有人拿个没校准的VNA在那测得不亦乐乎，我都想冲上去吼一句：你那个数据，擦屁股都嫌脏！

不过呢，也别过度紧张。校准不是玄学，是科学。理解它的原理，用好你的工具，定期验证，其实就那么回事。比起瞎折腾，花点时间系统学一下，绝对值。

共勉吧，各位调匹配的苦命人。
