绝缘电阻测试：剪辑师忽略的电源隐患，差点烧了我整台Mac

品鉴达人 · 发表于 2026-8-2 05:46

前两天剪片子，跳闸了。嘭一声，屏幕全黑。重启后达芬奇工程文件损坏——那一刻我血压直接飙到180💥。电工上门排查，摇表一测，墙插地线绝缘电阻几乎为零。师傅说，你这屋线路老化，漏电你没感觉？说实话，我除了觉得偶尔摸机器手麻，真没多想。

这就是绝缘电阻测试该管的事。但多少同行把它当耳旁风？你机柜后面一坨线缠成盘丝洞，外景拍摄借来的发电机嗡嗡响，监看小监时有时无的斜纹干扰——都可能跟绝缘失效有关。

绝缘电阻测试？不就是电工拿表摇两下吗

对也不对。我们非编间里，设备电源适配器、排插、延长线，哪样都有绝缘层。时间一久，受潮、磨损、压伤都会让绝缘性能下降。绝缘电阻测试就是拿兆欧表（老派叫摇表）加直流高压，测相线、零线、地线之间及对设备外壳的电阻值。数值越高绝缘越好，低于标准就说嘛——该换了。

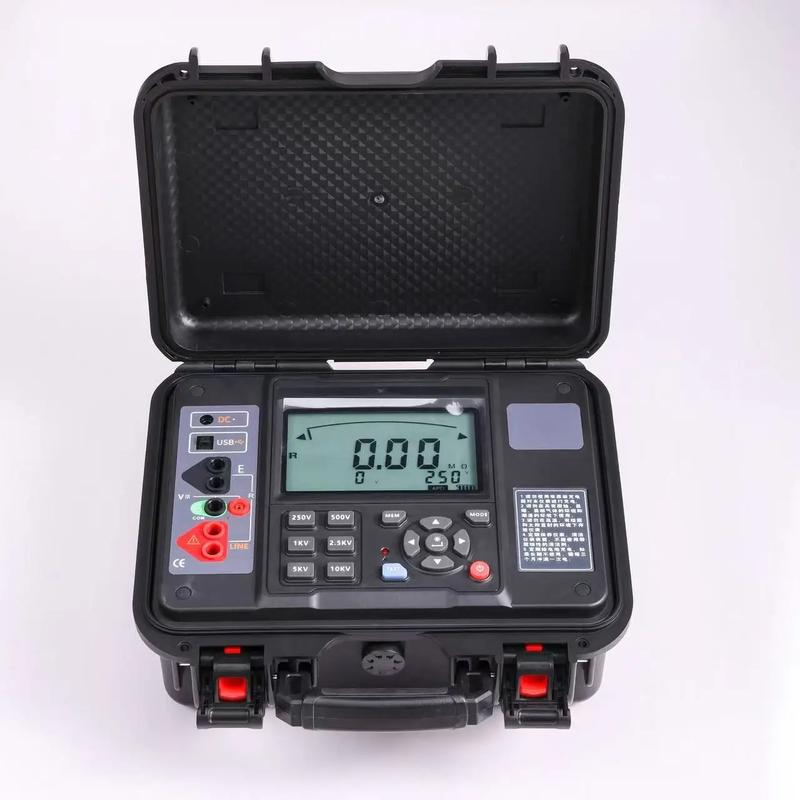

数字兆欧表测量电源线绝缘电阻特写

有一次我去客户机房调色，机器老有随机卡顿，查了半天发现是NAS供电干扰——某根SATA电源线绝缘皮破了，12V轻微对地短路，产生乱七八糟的高频噪声。用绝缘表一打，才0.2MΩ！正常起码要几十MΩ。换了根线，丝滑得像德芙🍫。所以别小看，它跟你的监看准确性、渲染稳定性甚至数据安全绑在一起。

常见绝缘电阻合格线：一般低压线路对地绝缘电阻不低于0.5MΩ；潮湿环境可放宽到0.25MΩ；但精密电子设备供电回路，我建议至少10MΩ以上，毕竟咱的Mac Studio和雷电阵列容不得一点杂波。

实操：给剪辑室做一次“绝缘体检”

别怕，工具不贵。百来块的数字兆欧表够用。步骤不复杂但有些坑我替你踩过了😤：

- 先断电！必须拔掉所有设备插头，尤其带电容的（如相机适配器、监视器电源），否则高压可能击穿元件。
- 选电压档位：测普通线路用500V或1000V，低压电子线路慎用高压，我就烧过一台交换机…最好250V起步。
- 表笔一端夹被测线路，另一端夹设备外壳或地线端子，按下测试键等数值稳定。测相间绝缘同理，但注意提前断开所有负载。
- 读数如果忽高忽低，八成是潮湿或虚接。拿吹风机吹干再测，别偷懒。

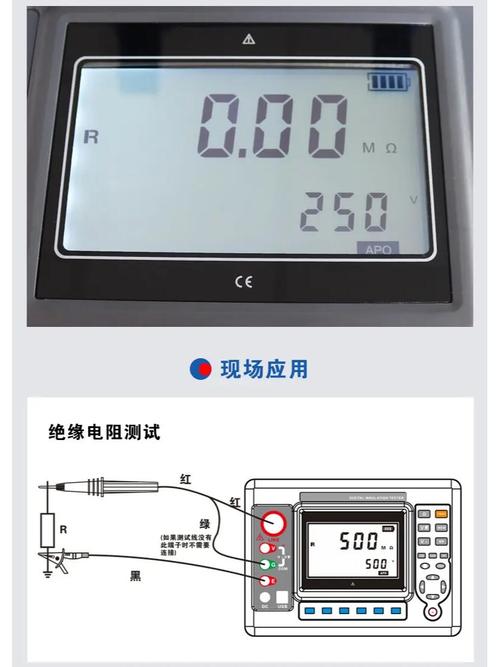

视频剪辑师用绝缘电阻测试仪检测电源排插

重点排查对象：
- 墙插及插头：尤其三脚插地线弹片松动的，测一下地桩对火零绝缘，往往发现接地电阻也超标。
- 排插及延长线：特别是经常卷绕的线，内部铜丝折断后绞在一起，绝缘层压破导致局部漏电。
- 外景电源：发电机或市电临时接驳处，泥土、露水会让绝缘骤降。我拍纪录片时吃过亏，逆变器嗡嗡响，监视器条纹翻滚，一查太阳能板的接线盒绝缘只有0.05MΩ💦。

没测好绝缘，出过这些妖蛾子

- 渲染期间自动重启：电源劣化导致主板供电不稳，系统日志只显示kernel panic，查死个人。
- SDI/HDMI信号随机闪烁：接地环路电流窜到信号地，绝缘电阻低会加剧这毛病。在雷电接口拔插时偶尔打火花，吓得我心脏骤停。
- 硬盘座频繁掉盘：5V供电纹波过大，根源是适配器绝缘老化，高压串入低压侧，芯片扛不住。

别等冒烟了才后悔。我建议每季度至少测一次全屋关键回路，尤其老旧场地。新设备入棚，把原装电源线也测一下，有些“兼容”线材Y电容偷工减料，绝缘一塌糊涂。

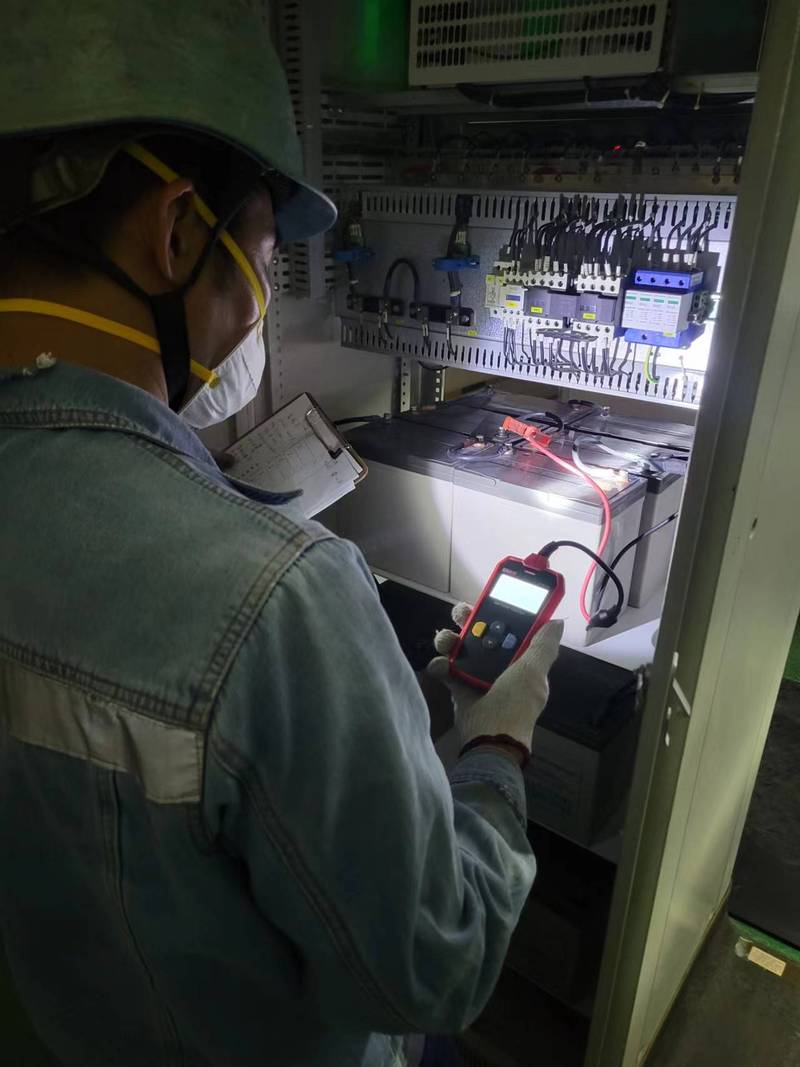

专业剪辑工作室设备机柜电气安全检测现场

最后说个玄学但真实的事：绝缘良好的系统，音箱底噪都会变小——因为消除了接地环路的共模干扰。你不信？拿摇表把自家系统测一遍，回来谢我。

现在那台兆欧表就搁我工具柜里，和色卡、灰卡放一块儿。别笑，对画质有执念的人，早晚会懂电的重要性✨。
