接地电阻测量？别被忽悠了，这才是真相

品鉴达人 · 发表于 2026-8-2 06:19

这事儿还得从三年前说起。啪！一声脆响，我的福禄克表直接冒烟了——就因为没测接地电阻。差点把整个机房烧了。你问我为啥突然提这个？因为直到昨天，还有个同行在群里抱怨设备莫名其妙被干扰，查了半天发现接地电阻超了十倍！说实话，很多人根本没搞明白接地电阻测量到底该怎么玩。

💡 先泼盆冷水：你手里的摇表可能根本就是个摆设。不对，不是可能，是大概率。我见过太多人测了个寂寞，然后设备照样被雷劈、照样有杂音。对吧？所以今天咱们不扯虚的，直接上干货，顺便吐吐槽。

1. 我那个炸机的惨案——接地电阻到底是个啥玩意儿？

那个下午，我记得特别清楚。新买的一批视频矩阵，装上去之后画面全是雪花，还有诡异的嗡嗡声。我第一反应是电源不干净，加了滤波器，没用。折腾两天，最后拿钳形表一卡接地线——好家伙，电流乱窜。这才想到测接地电阻。结果呢？一摇表，指针直接打满！规范要求小于4欧姆，我那个实测38欧姆。后果就是：外壳带电，感应雷一击，信号参考点全是浮地。视频剪辑的兄弟们，你要是遇到莫名其妙的信号干扰，八成是接地在作妖。

那到底什么是接地电阻？简单说，就是电流从接地极散流到大地时遇到的阻力。包含接地极自身电阻、接触电阻和大地的散流电阻。其中散流电阻是主角，因为土壤成分、湿度、温度、电极形状全都会影响它。别以为埋根钢筋就万事大吉。

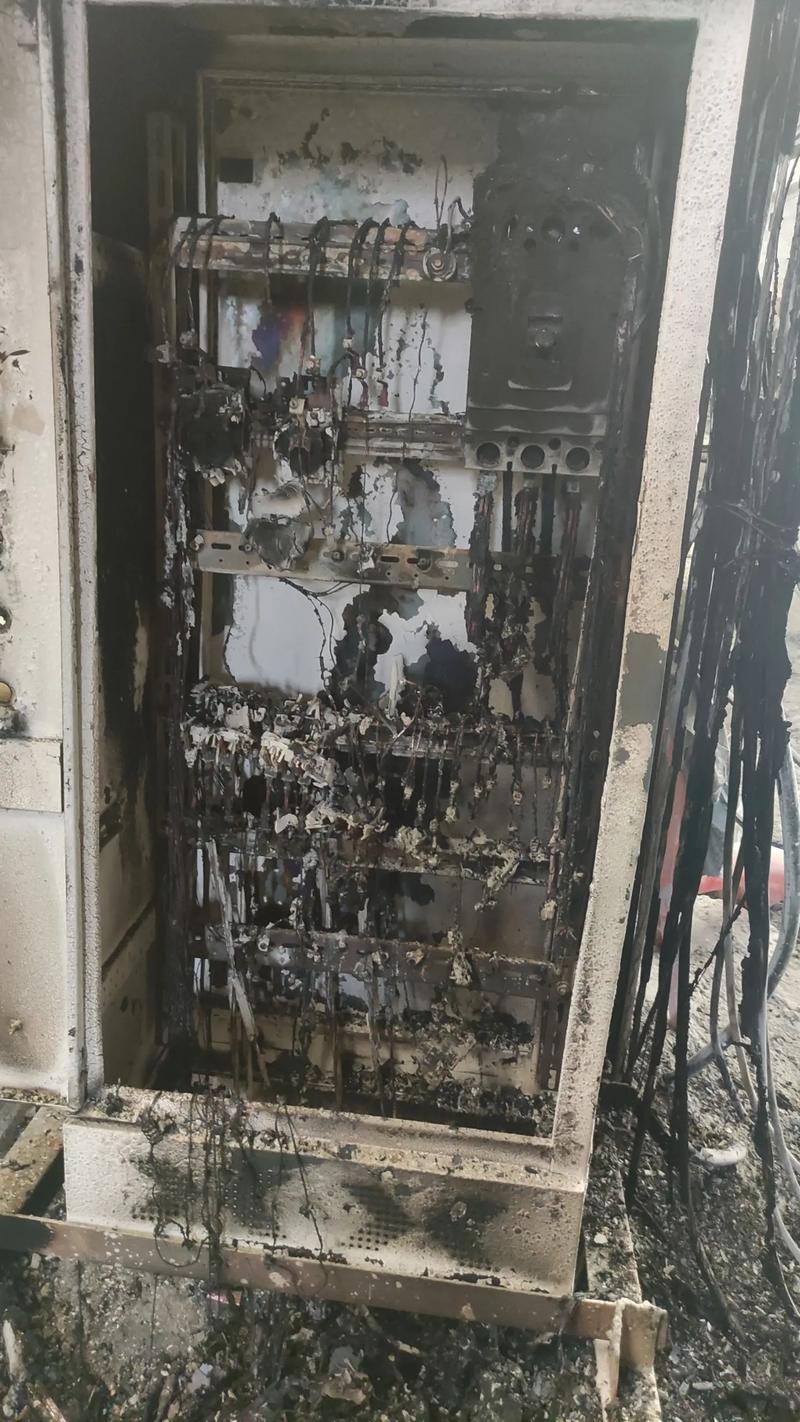

接地电阻过大导致配电柜烧毁的现场照片

2. 三极法——经典但总有人接错线

测量方法里，三极法（电位降法）是基准。但你信不信？十个人里面八个接错线。原理不复杂：被测接地极E，辅助电压极P和电流极C，三者成直线排列，间距通常20米。摇表或接地电阻测试仪输出交流电，流过E和C，测量E和P之间的电位差，算出电阻。

重点来了：P极必须打在零电位区！ 什么是零电位区？就是电流场已经扩散到可以忽略的地方。如果P极太近，测出的电阻会偏小；太远也不行，超过量程。实际工程中，我们常按距离打桩：E到C为40米，E到P为20米。但土壤不均匀时，这比例还得调整。我曾经在河边测一个接地网，按规矩打桩，数值飘忽不定。最后发现河床下面有金属矿脉！搞笑不？后来换个方向打，才准了。所以别死记硬背，要理解原理。

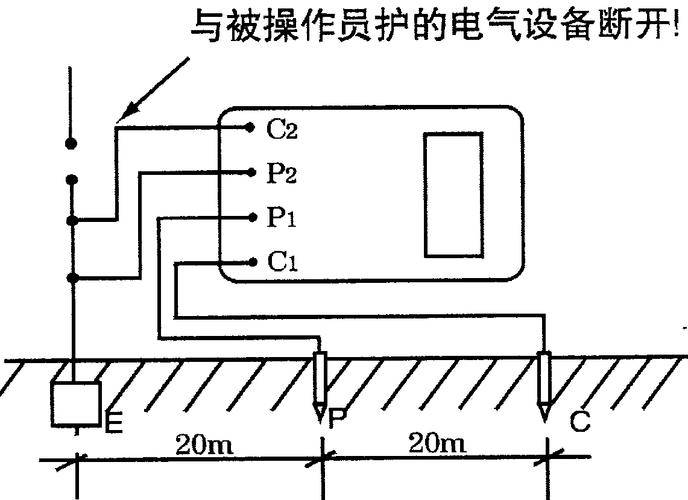

三极法接地电阻测量正确接线图

另外，辅助接地极的接地电阻如果太大，也测不准。 土壤干燥时，浇点水降阻是常规操作。但千万别浇盐水，那会腐蚀电极，而且数据是虚假的。有的施工队图省事，直接把P极和C极插在混凝土缝里，那电阻大的吓人，测出来结果完全错误。你要是看到有人这么干，当场骂回去。

3. 钳形表——神器还是智商税？

很多人抵触钳形接地电阻测试仪，觉得不准。的确，它局限性很大。原理是通过感应测量接地回路的总电阻，所以前提是必须有一个完整的回路。 像单根接地极孤立的时候，钳形表根本没法用。但你说它没用吗？恰恰相反，在多点接地的系统中，比如楼宇防雷网、电信基站，钳形表简直是效率神器——不用打桩，不用断开接地线，卡上去就读数。

❗ 关键点：用钳形表之前，一定要确认被测系统是多点接地且形成了回路。有一次我在数据中心测一个机柜，钳形表读数0.2欧姆，我觉得太理想了，结果发现旁边工人在焊接，地线上有杂散电流干扰读数。所以，测量时要关闭可能产生干扰的设备，并多次测量取稳定值。另外，钳口要清洁，不能有铁锈或油污，否则磁路受影响。还有，千万别在雨后马上测，土壤湿润会让电阻暂时降低，给你一种安全的错觉，等干透了就打回原形。

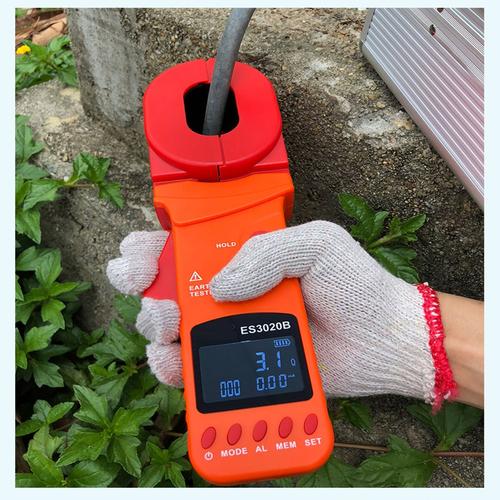

使用钳形接地电阻测试仪测量机柜接地

说实话，我现在车里常备两套家伙：一个传统摇表（虽然累，但数据扎实），一个钳形表（快，适合粗略排查）。互补着用，心里才踏实。

4. 视频剪辑间里那些鬼影——接地不良惹的祸

回到咱们视频领域。你剪片子时，有没有遇过这些诡异现象：监听音箱有滋滋声，切换画面时屏幕有横纹，采集卡老掉线，甚至USB设备莫名断开？相信我，八成是接地问题。 现在的非编系统，计算机、显示器、阵列、调色台、监视器……设备越多，地环路越复杂。如果各设备接地电阻不一致，就会形成电位差，地电流乱窜，干扰数字信号。而模拟音频部分更是敏感。

我习惯在搭建剪辑室之前，先把电源地的接地电阻测到小于1欧姆——比国标还低，因为专业设备敏感。然后用平衡供电，所有设备从同一个接地点取地，并且保证地线够粗。测量时用三极法确认建筑地网的阻值，再用钳形表排查每个机柜的地线连接。有一次给朋友工作室排障，拿表一测，他的监听音箱接地电阻竟然高达120欧姆！原因是插座里的地线断了，虚接。重新接好，世界清静了。

💡所以，接地电阻测量不只电工的事，更是保证你作品不翻车的底线。别嫌麻烦，万一漏电或者雷击，烧掉的不只是硬件，可能还有你没备份的工程文件！想想都后怕。

好了，吐槽结束。下次再看到谁不测接地就开机，就把我这篇文章甩他脸上。还有啥疑问？欢迎拍砖，我虽然不算专家，但踩过的坑够多了，至少能让你少走点弯路。
