雷击浪涌测试：别等设备冒烟了才想起来做，一个剪辑狗的泣血教训

品鉴达人 · 发表于 2026-8-2 07:08

上周二，我正在渲染一个加急的婚礼片子，外面突然打了一个大雷——真的是那种炸在头顶的雷——然后，然后我的工作站就黑了。

不，不是跳闸。是主板、显卡、还有阵列柜……全特么挂了。💔

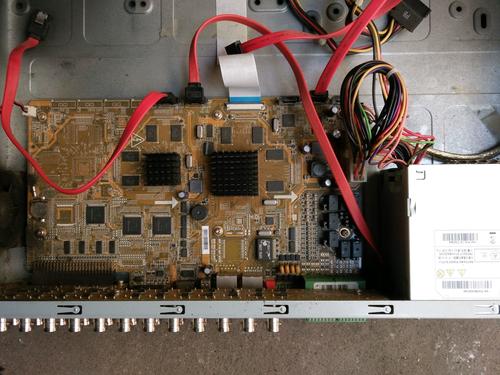

雷击浪涌损坏的硬盘录像机主板

维修小哥上门，看完直摇头：“你这，典型的雷击浪涌，没做保护吧？”我说我用了排插啊，他乐了——那种排插？就是个接线板，浪涌一来，它自己都保不住。

说实话，浪涌这玩意儿，不是只有直击雷才能造成。隔壁厂房焊机一开，你这边电压就哆嗦；电梯启动、空调压缩机‘嗡’那一下，都是浪涌。只不过雷击是最暴力的一种罢了。我以前总觉得防雷是玄学，要不是这次血亏——一块4090啊！——我大概永远也不会深究什么雷击浪涌测试。

浪涌测试测的到底是什么鬼？

通俗点说，浪涌就是微秒级的过电压，能量大、来得快、专杀精密电子设备。而雷击浪涌测试，就是模拟这种冲击，看你设备能不能扛住。

测试标准？IEC 61000-4-5，全球通用的玩意儿。实验室里会用一个叫组合波发生器的东西，打出1.2/50μs的电压波和8/20μs的电流波——这俩波形模拟的就是感应雷和直接雷。然后往你设备电源口、信号口上一顿怼。扛住了，它就标个等级：1级、2级、3级、4级、X级……越高越牛。

雷击浪涌测试组合波发生器接线

不过话说回来，有几个做剪辑的会去翻设备手册看这个等级啊？反正我以前不看。现在再买任何带电源适配器的东西，我都要查它有没有浪涌防护标识，哪怕是个USB Hub！❗

我踩过的坑，都是钱堆出来的

我踩过的坑，都是钱堆出来的

出事之后，我开始恶补防雷知识，才发现自己多幼稚。比如：

- “大牌排插就有用”——错。很多所谓防雷排插，里面就一个劣质压敏电阻，一次雷击就击穿，你不知道它已经失效了。好的防雷插座会带状态指示灯，有的甚至做成可更换模块。

- “家里有地线就安全”——不完全对。等电位连接更重要！你要是信号线没做防雷，雷从网线串进来，地线都救不了你。

- “关机能防雷”——天真。浪涌才不管你开没开机，通过传导和感应就能烧掉待机电路。最保险的就是拔线——物理断开。

然后我又了解到一个神器：SPD（电涌保护器）。这东西分三级：一级装总配电箱，二级装分配电箱，三级就在你设备前端。剪辑工作室至少得搞个第三级的，最好是带滤波功能的那种PDU插排。

我现在整套设备后面挂了一个工业级的防雷PDU，八位插座，两个同轴保护，还有RJ45防雷口。价格？比那块烧掉的显卡便宜太多！✅

自己动手简单测一下？别想得太美

自己动手简单测一下？别想得太美

我一度想自己买个小浪涌发生器试试，结果一搜——好几万。哈哈，打扰了。

不过有一个土办法可以粗略判断设备防护水平：看它的标称放电电流（In）和电压保护水平（Up）。In越大，能扛的能量越多；Up越低，对设备的保护越到位。比如好的防雷插座，In能有5kA以上，Up在1.5kV以下。

实在好奇，可以寄设备去第三方实验室检测，按ANSI/IEEE C62.41或IEC 61000-4-5标准，打几轮波形，出个报告。我们这行，时间就是钱，数据就是命——如果你的NAS里存了十年素材，花几百块做个雷击浪涌测试，绝对不亏。

对了，还有个细节：同轴电缆进来的浪涌。很多做直播的朋友，户外摄像机用SDI线，那玩意儿就是引雷天线。一定要在两端加视频信号浪涌保护器，不然一个感应雷就烧整个切换台——别问我为什么知道……😭

最后的最后，日常习惯：雷雨天拔掉所有外接线缆，包括网线、HDMI、USB。别信什么“我就走开五分钟”——五分钟够浪涌来十次了。

现在每次听到雷声，我就条件反射去摸PDU的接地指示灯，亮着，心就安了。亮不了？赶紧换。

毕竟，数据无价，硬盘有价，而一块4090真的很贵。💸
