剪辑师的噩梦？谐波电流分析——你的工作站为何总出怪毛病

品鉴达人 · 发表于 2026-8-2 08:13

昨晚又蓝屏了，渲染到97%。

摔。

我知道你肯定也碰上过这档子事——时间线卡得跟幻灯片似的，导出时莫名崩溃，甚至新买的显卡风扇狂转，画面却撕裂得不像话。第一反应永远是骂软件：破Premiere，内存泄漏！骂插件：哪个垃圾特效又冲突了？但说实话，查了三天日志，清缓存，重装系统，故障依旧。直到我掏出那台吃灰的便携示波器，往插座上一怼……好家伙，这正弦波畸变得跟心电图似的。

没错，谐波电流。这个听起来像电力工程师才操心的词，正在偷偷毁掉你的剪辑体验。不信？往下看。

波形完美？别做梦了

咱们的插座里，交流电本该是光滑的正弦波，50Hz，规规矩矩。但是！现在的非编工作室，哪个不是一堆开关电源？双路CPU水冷主机、雷电扩展坞、LED补光灯、甚至那台咖啡机——它们都在往电网里注入谐波。这些畸变叠加起来，电压波形变成毛边锯齿，电流波形更是一团乱麻。

示波器显示的谐波电流畸变正弦波对比图

简单打个比方：你期待的是一条平稳的高速公路，结果开上去才发现全是坑洼和减速带。剪辑时CPU需要精确的供电时序，GPU需要瞬间大电流，但谐波会让直流输出叠加纹波，轻则运算出错、死机重启，重则固态硬盘掉盘、内存暗伤。我那块3个月就挂掉的980 PRO，现在想来可不一定是三星的锅。

好笑的是，很多人一边给主机上万元滤波排插，一边在同一个接线板插着百元劣质LED灯。那玩意儿谐波含量能超过80%——花大钱买的净化，瞬间破功。❗

谁说只有电机才产生谐波？

传统教材总举变频器、整流桥的例子，离剪辑太远。其实咱们的显卡就是个大号谐波源！NVIDIA 30系、40系卡的核心供电采用多相Buck电路，轻载时工作在DCM模式，电流波形是尖脉冲，谐波分量出奇的高。当你反复拖动时间线、预览特效，显卡负载频繁跳变，产生的谐波频率能从几千赫兹扫到几十兆赫——直接干扰主板音频电路，导致监听耳机里出现滋滋声。你有没有遇到过？剪着剪着，底噪突然增大，还以为是话筒问题。💡

更隐蔽的是，多台设备谐波会叠加。我工作室有一台NAS、两台调色监视器、四块外置阵列，加上三台剪辑主机，虽然分别接了三路市电，但零线是共用的。三次谐波在零线上加倍叠加，导致零线电流比火线还大，结果：墙壁插座烧焦，跳闸找不到原因。这可不是编故事。

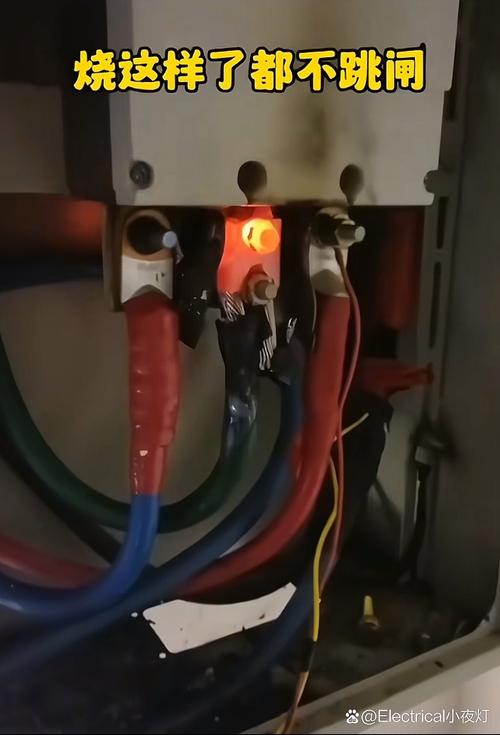

机房零线过载烧毁的电工故障照片

所以，别以为用了大品牌电处就万事大吉。很多所谓的“电源滤波器”只针对差模噪声，对共模谐波基本无效。而且，有些主动式PFC电源本身为了校正功率因数，会产生新的高频谐波，形成二次污染。

捕捉并驯服这些杂波

捕捉并驯服这些杂波

怎么查？先买个几十块的USB声卡示波器，或者蹭一个Fluke 435（别问，贵）。测总谐波失真率THDv，低于5%算及格，但我们追求的是3%以内。单台设备电流谐波可以用钳表看，重点关注5次、7次、11次奇次谐波。你会发现，当开启渲染时，某台主机THDi能飙到20%——这就是蓝屏元凶。

解决方法？

隔离与分流：给关键设备加装1:1隔离变压器，尤其调色监视器和音频界面，效果立竿见影。但变压器会叫，还占地方。有源谐波滤波器更彻底，主动注入反相谐波抵消，价格嘛……够买一颗线程撕裂者。

源头治理：换电源！别只看80PLUS金牌、白金，要看它在10%负载下的谐波曲线。有些钛金电源反倒因为高效而降低轻载开关频率，谐波更大。不妨去cybenetics报告里扒数据。另外，LED灯改用直流集中供电，避免每盏灯自带小的开关电源。

布线改造：零线至少比火线粗一倍，或者干脆每路设备配独立零线。我和电工师傅吵了三架才说服他这么做——“规范没要求？那你就按发烧友的活儿干！” 结果纹波噪声真的降了50%。✅

最后，别忽略接地。很多老楼地线带电，谐波电流会通过地线形成回路，干扰数字信号。一根深埋铜棒，有时候比高端UPS还管用。

说到底，画面不闪、时间线不卡、耳朵清净、硬盘长寿——这些才是我们该关心的。至于正弦波美不美？让电气工程师纠结去吧。但记住，下次机器作妖，别急着摔鼠标，先看看那看不见的波形。
