盐雾腐蚀试验：搞视频的，别等机器先挂了才看这篇！

品鉴达人 · 发表于 2026-8-2 10:15

上周我在海边拍日出延时，大疆稳定器架了一宿，清晨收工一拧快装板——螺丝锈得死死的！当时冷汗就下来了。你知道那玩意儿要是断在里面，云台基本就废了。说实话，玩视频这些年，防潮防霉我懂，但盐雾腐蚀这个阴险的杀手，真是防不胜防。

所以，今天不是来给你讲枯燥的教科书，而是——以一个侥幸没破产的同行身份，聊聊**盐雾腐蚀试验**到底多重要。✅

盐雾腐蚀：远比你想象的更阴险

盐雾腐蚀：远比你想象的更阴险

很多人以为“腐蚀”就是生锈，钢铁红褐色一片。错。盐雾的破坏力是全方位的，尤其在电子设备上。

我见过一台RED Komodo，才在渔船上用了两个月，Type-C接口就接触不良——拆开一看，触点上全是白色的腐蚀产物，根本擦不掉。因为盐雾不是单纯的水滴，它是含盐的微米级气溶胶，能钻进任何缝隙。在海边环境，空气盐度能达到每立方米几十毫克，你的镜头镀膜、传感器触点、线材焊点，全是它的攻击目标。

更恶心的是，盐雾腐蚀还会引起**电化学腐蚀**。不同金属接触，加上潮湿盐雾，等于一块微型电池。你猜怎么着？较活泼的金属会加速溶解。这就是为什么铝合金机身+不锈钢螺丝的组合特别容易被咬死。❗

所以，只要你的设备可能暴露在沿海、工业区、甚至洒了融雪盐的北方道路边（那些盐雾一样猛），了解盐雾腐蚀试验就是必修课。它能帮你预判一台机器、一个配件到底能扛多久。

试验标准那点破事：NSS, AASS, CASS 傻傻分不清

一提到标准，好多人头就大。但不搞清楚这些，你根本不知道实验报告在说什么。

最常见的：**中性盐雾试验（NSS）**，就是喷5%氯化钠溶液，pH值6.5~7.2，温度35°C。这算最基本的环境模拟。大部分消费级电子产品宣传的防腐蚀等级，都是从NSS来的。不过话说回来，NSS真的挺温和。如果产品连NSS都过不去，那基本是裸奔了。

狠一点的是**乙酸盐雾试验（AASS）**，在盐水里加冰醋酸，pH降到3.1~3.3。酸性环境下，腐蚀速度直接翻倍。适合模拟酸雨或沿海工业混合污染。

最变态的是**铜加速乙酸盐雾试验（CASS）**，不但加醋酸，再加氯化铜，50°C高温。这种试验下，几个小时就能模拟出海边好几年的效果。汽车行业常用，镀层零件必须过这一关。

说实话，对我们视频佬，没必要记住所有参数。但当你看到器材宣传“通过96小时盐雾测试”，得立刻追问：是NSS还是CASS？温度多少？评价标准是什么？因为有些厂家会拿NSS 24小时擦亮数据，实际毫无参考价值。💡

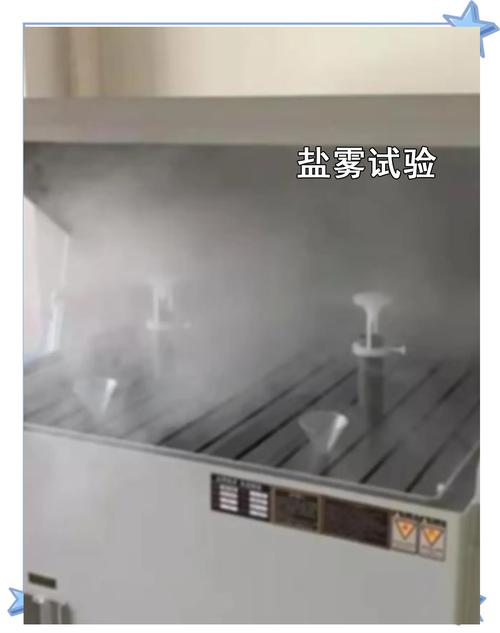

盐雾腐蚀试验箱内部试样摆放

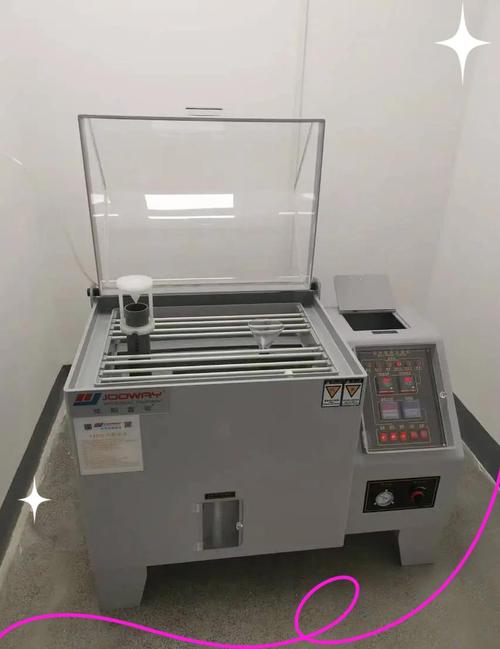

设备选购与操作：小心被忽悠

如果你工作需要，可能要买小型盐雾箱自己做验证，或者去第三方实验室。这里有几个坑。

第一，看喷嘴。很多廉价试验箱用玻璃喷嘴，容易堵，雾化不均匀。好的箱子用**文丘里喷嘴**，能稳定吸取盐水，喷雾粒径和沉降量符合国标。而且喷嘴材质最好是钛合金，防腐蚀。

第二，千万不要只看价格。我见过有人贪便宜买了台“兼容所有标准”的箱子，结果气源压力不稳，盐水预热不足，同一批试样腐蚀程度天上地下。这种结果谁信？

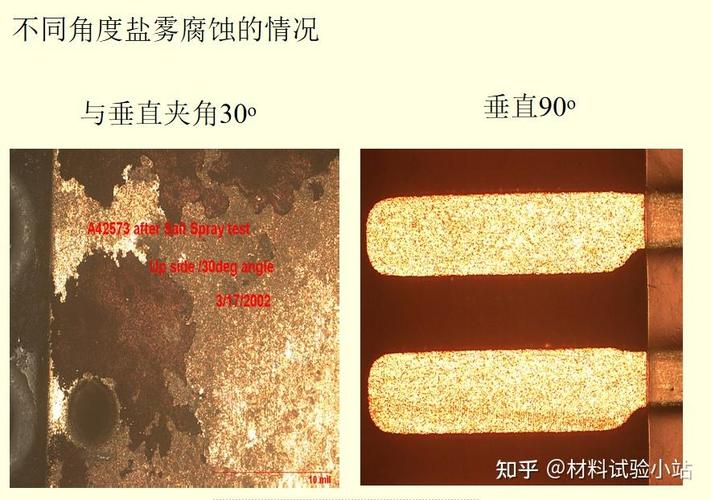

操作上也有学问。样品摆放绝对不能互相遮挡，悬挂角度得15°~30°，保证盐雾均匀沉降。试验用水必须是蒸馏水或去离子水，你直接用自来水？里面的氯离子会干扰结果。还有，拿取样件时戴手套——手上的汗液会留下指纹腐蚀，几小时后就能看见一片清晰的锈斑，别问我怎么知道的。❗

另外一个关键点：**温度控制**。盐水在箱内要预热到35°C（NSS），但实际工作室温度波动必须小于±0.5°C。否则相对湿度一乱，腐蚀速率就变了。好的箱子用PID温控系统，能精准稳定。

盐雾腐蚀试验前后金属试样对比

结果评价：不是光看锈不锈

结果评价：不是光看锈不锈

做完试验，怎么算合格？最简单的，**保护评级（Rp）**。GB/T 6461标准里，根据腐蚀面积百分比打分，10级是完全无腐蚀，0级是超50%面积完蛋。但很多电子设备不只看表面，还要测**接触电阻变化**。

有些厂家会在报告里写“无红锈”——这纯粹是忽悠。因为有些腐蚀是白锈、绿锈，甚至根本没有可见产物，但基材已经破坏。真正负责任的做法是**质量损失法**：试验前后称重，计算腐蚀速率，再结合截面金相观察。

还有个邪门技巧：如果试样是黑色金属，试验后别急着冲洗，先轻吹掉疏松锈层，观察基底有没有**点蚀坑**。点蚀是盐雾腐蚀最危险的形式，一个丁点儿大的坑，可能就是断裂的起点。

总之，看懂盐雾试验报告，才能判断你的器材到底是“能用”还是“能扛”。尤其当你花大价钱买所谓“三防”器材时，这张纸就是照妖镜。

最后说一句：别等到螺丝锈死、电路板长毛才想起盐雾。提前了解这些试验，至少能让你选设备时心里有杆秤。咱们拍东西的，机器就是饭碗，对吧？
