三坐标测量：我差点被那个精密玩意儿逼疯，但片子真香了

品鉴达人 · 发表于 2026-8-2 12:32

说实话，第一次在棚里见到那台三坐标测量机，我整个人是懵的。一个做视频的，跟这种工业级设备较什么劲？事情要从一个汽车广告项目说起。客户非要100%还原他们发动机内部的精密咬合动画，纯CG，但必须与原厂零件尺寸分毫不差。模型师看着几张照片直摇头，说倒角半径、孔径公差没数据根本搞不定。于是，我被推进了测量室。

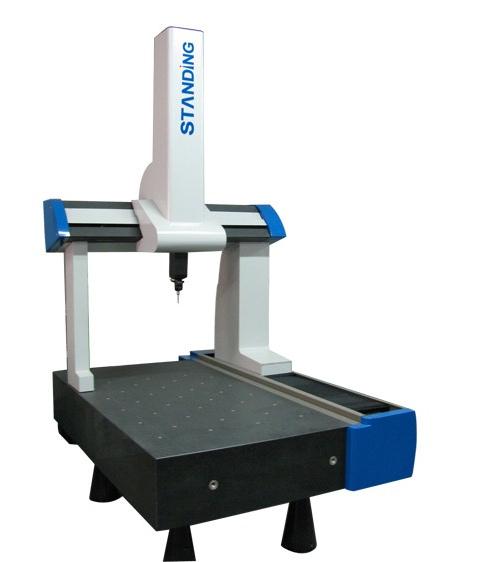

三坐标测量仪扫描发动机缸体

那个大家伙，大理石平台亮得反光，气浮轴承的丝丝声听着特科幻。但操作起来——简直是修行！我好不容易把测头对准第一个孔，手一抖，测针就撞弯了，几百块没了。💸 真的肉疼。后来学乖了，才知道单点触发式测量得像拆弹一样温柔，连续扫描模式又需要编程，那套DMIS语言简直反人类。不过话说回来，当我把采集的上万个点云导入Maya，生成网格的那一刻，所有烦躁都值了。那个曲面，顺滑得像德芙巧克力，连表面微观的铣削纹路都清清楚楚。

❌ 别迷信全自动，手动模式才是剪辑师的救命稻草

很多人以为三坐标就是按个按钮，机器自己嗡嗡转。呸！尤其是我们这种测异形件的。有次测一个老式摄影机的外壳，想做个破碎特效，需要内腔结构。那个倒扣的凹槽，自动程序根本算不出路径。最后师傅教我用摇杆手动打点——就像打游戏，顶着监视屏，一点一点描轮廓。✅ 手稳得像个狙击手，测了整整六个小时。但手动采集的数据反而更干净，没有杂点，后续在Blender里直接成模，连重拓扑都省了。

操作员手动控制三坐标测量机摇杆

还有个大坑！温度补偿。我第一次测忘了恒温24小时，拿出去跟实景匹配，模型大了0.2毫米，在4K镜头里简直灾难。❗ 记住，车间和测量室的温差会让金属热胀冷缩，比如铝合金，温差五度就能差出几十微米。后来我每次都提前把道具放进去过夜，跟伺候大爷似的。

💡 从测量到渲染：我的野路子工作流

💡 从测量到渲染：我的野路子工作流

大多数教程会教你导出STP、IGES这些标准格式。但实测下来，对于我们视频狗最友好的其实是XYZ点云ASCII文件。为啥？因为可以直接用Python脚本批量转成Null物体或粒子，在AE里生成精确的跟踪点。或者扔进Houdini，用VEX快速连线成网格，做那种数字孪生风格的分解动画，酷到没朋友。我有次甚至用三坐标测了一把老吉他，建出高模后，在片子里面碎成几十万片——因为模型有真实的厚度数据，碎片的光影交互真实到让人起鸡皮疙瘩。

另外，别光盯着机械零件。有一次拍摄博物馆级别的文物，不能碰，我们就用三坐标的激光线扫测头，非接触式，隔着玻璃壳扫了个八九不离十。虽然后期修补了不少小洞，但整体比例和浮雕细节都对了，比纯照片建模靠谱一百倍。当然，软件千万要选对，PolyWorks处理扫描数据比Metrolog XG好用，后者对不规则噪点的过滤算法太激进，会把雕花细节磨平。

🤬 血的教训：这些坑我替你踩了

第一，别在测头上省钱。TP200和TP20看似差不多，但长测针下误差会放大，我们测那个长管道具时，换了加长杆，结果因为测头刚性问题，圆度误差飙到0.03，重测了三遍。第二，校准！每次换测针方向都得重校标准球，我懒过一次，整批数据全废。第三，数据密度不是越高越好，点间距0.05毫米听着牛，导入软件后卡成PPT，然后崩溃——正好给你时间思考人生。一般0.2毫米足够应对高清特写，除非你要做IMAX。

三坐标测量软件显示点云与CAD模型对比

现在回头想，那台冰冷的机器其实教会了我一件事：视觉的真实感，往往藏在那些肉眼看不见的微米里。后来那个发动机广告拿了奖，客户不知道，连螺丝螺纹的起始角都是严格按照实物扫的参数建的。可能在视频剪辑的论坛聊这个有点跑题，但工具越来越跨界，就像我们玩调色也开始用光谱仪一样。如果你也遇到需要“绝对精确”的项目，不妨找个测量室试试，带上耐心和双倍预算——测针真的很容易断，别问我怎么知道的。
