SLA固化成型实战：从打印翻车到完美道具，我的血泪经验

品鉴达人 · 发表于 2026-8-2 18:48

说实话，第一次看到光固化打印出来的模型，我真被那种细节惊到了——层纹几乎看不见，表面光滑得像注塑件。但！是！鬼知道我为了这个效果交了多少学费。今天不扯虚的，就聊聊SLA在视频道具制作里那些破事。

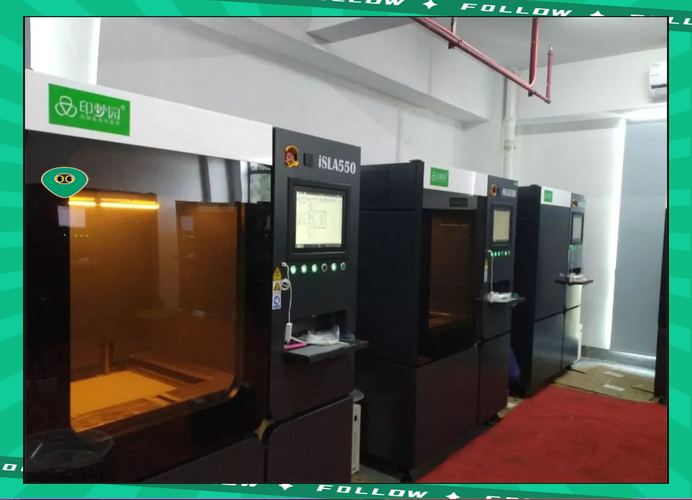

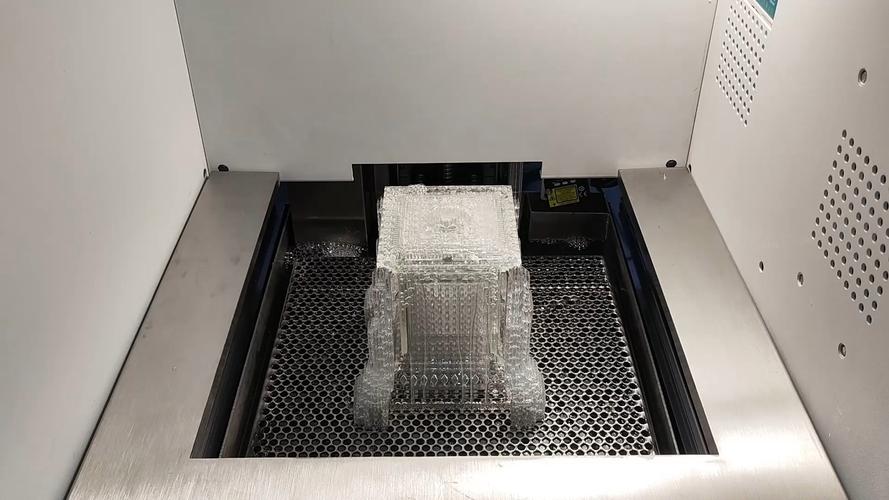

SLA光固化3D打印机树脂槽和成型平台特写实拍

选机器的那些坑

新手最容易一头扎进参数表，盯着什么XY分辨率、Z轴精度看半天。我当初也是，结果买回来发现——第一锅就翻车了。

核心其实在光源和结构。市面上便宜的机器大多用LCD透光屏，这个屏幕是耗材，知道吗！打个几百小时就老化，中间发黄，边缘漏光，最后打出来的件一边薄一边厚。我气得差点把机器扔出窗外。后来咬牙换了台二手工业级DLP，那个稳定性，啧，完全两码事。

不过话说回来，入门玩玩的话，有个小窍门：一定要买带可更换屏幕的型号，而且到手先打满版测试件，看四个角和中心尺寸差多少。我见过差0.3mm的，那打印出来的拼装件根本对不上缝——这种痛苦，组装过打印道具的兄弟都懂。

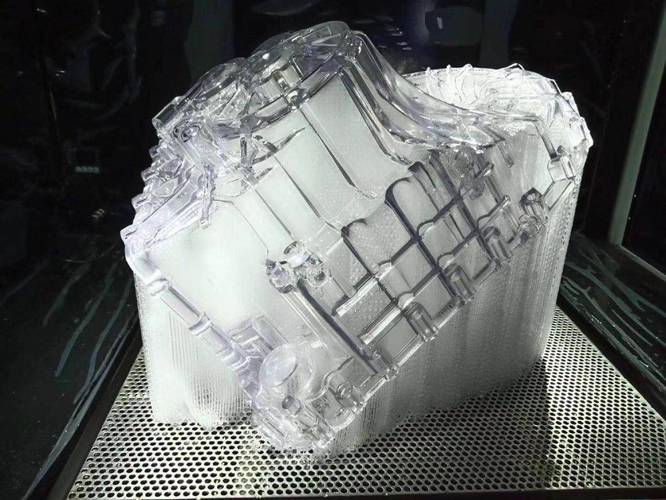

SLA打印的精细树脂模型和劣质打印件对比图

打印参数怎么调？我炸了一堆模型才搞明白

打印参数怎么调？我炸了一堆模型才搞明白

都说树脂打印简单，切片软件点一下就行？错！大错特错！层厚、曝光时间、支撑密度，这三个参数跟祖宗似的，得小心伺候。尤其是曝光，差个0.2秒就可能翻车。

我的血泪史：打印一把道具匕首，刃部薄，刀柄厚。按默认参数，刃部曝光过度，糊成一团；刀柄倒是还行。后来学乖了，不同部位设不同参数，在切片软件里可以分区域设置，这功能救了我命。还有支撑——自动生成就是个傻子，要么加得满身都是坑，要么关键悬空部位不给撑，打完断了半截。

❗重要提醒：千万别信官方的推荐曝光值，那都是理想环境。温度低于20度，树脂黏度飙升，曝光时间至少增加15%。我在冬天没空调的工作室吃过这亏，打出来全是层分离，一掰就碎。

另外，防刮花离型膜也得常换。这玩意儿一旦有划痕，每层分离时会拉扯模型，造成变形甚至掉件。你如果发现模型上有规律的横纹，八成是它的问题。💡我用PTFE润滑剂涂在膜上，能明显减少离型力，但别涂太多，流到树脂里就废了。

后处理简直是另一种手艺

光固化打完只是半成品，后面一套流程做不好，前面全白搭。清洗、去支撑、二次固化、打磨……每一步都藏着雷。

我习惯用异丙醇（IPA）加超声波清洗机。以前手摇，费劲又不均匀，小缝隙里老有残余树脂，二次固化后白白的一层，擦都擦不掉。现在清洗两遍，第一遍脏液，第二遍清液，捞出来热风枪吹干，趁模型还有点软的时候赶紧拆支撑，这时候最不容易留疤。等完全干透了再拆，啪一声，连肉带皮撕下一块，心态直接炸裂。

二次固化我走了弯路。一开始买了个廉价的紫外固化灯箱，转盘不均匀，导致模型局部过曝发黄。后来换了大功率LED灯板自己搭了个箱子，各个方向都能照到，固化时间缩短一半，硬度反而更高。✅ 如果是透明件，固化完泡一下水性光油，能恢复透明度，这点很多人不知道。

SLA打印后处理打磨工具和清洗设备布置图

上色涂装，让道具活起来

视频里道具要上镜，涂装质感直接决定它是“一眼假”还是“以假乱真”。树脂件虽然底子好，但附着力一般，必须上补土。我偏爱郡士1000目灰补土，遮盖力强，还能填掉细微层纹。

涂装手法就看功力了。对于金属效果，我推荐黑底+干扫银+渍洗的老派模型技巧，层次感爆棚。但如果是科幻道具，直接上高光黑底，喷镀铬漆，再局部做电流色，出来那效果，摄影师直呼卧槽。不过喷镀铬漆必须在通风环境下搞，有毒啊兄弟！

最坑爹的一回，我给一个面具喷完消光保护漆，第二天发现脸上全是白雾——湿度太高，消光发白了。💔 抢救方案是用棉签蘸少量溶剂轻轻擦，然后薄喷一层光油覆盖，再换个干燥环境重新消光。总之涂装这玩意儿，靠天吃饭，下雨天我可坚决不动喷笔。

啰嗦这么多，其实就想说：SLA固化成型看起来高科技，但动手的细节才决定了最终成品是神作还是垃圾。别指望买台机器就万事大吉，你得跟它较劲，跟树脂较劲，跟天气较劲。有时候失败十次，就为了镜头里那三秒的完美——值吗？反正我觉得值，因为当弹幕飘过“这道具太逼真了吧”，什么翻车都忘了。
