都是这根破线闹的！

那天晚上十一点，我正剪一个急活儿，甲方催得跟阎王似的。突然——监视器画面开始闪，雪花点飘得像像素风复古游戏。我脑袋嗡的一下。排查半天，你猜怎么着？是那根自己焊的BNC线，接头里铜丝断了一半，晃晃就掉链子。说实话，当时真想抽自己——早知道就用压线钳老老实实压了，信什么‘焊接更牢固’的玄学啊。❗

这事儿之后，我把所有自制线全扔了，搞了把正经压线钳。一上手才发现，以前那些‘差不多得了’的土办法，纯属浪费时间。不过话说回来，压接这玩意儿，工具对、手法对，出来的线比原厂还稳。但要是随便一夹……嘿嘿，等着返工吧。

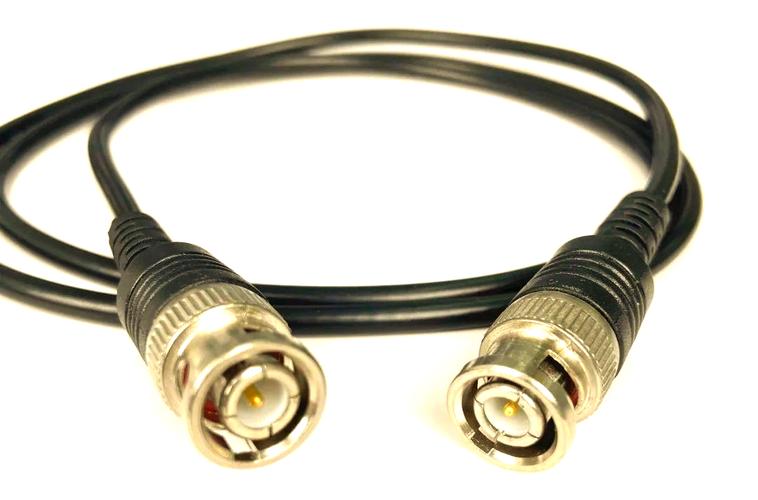

非编系统BNC线缆信号干扰实拍图

压线钳，真不是五金店二十块那种

我第一次买压线钳，就是在街边五金店，老板说‘这个好使’。回去一压，德标线皮都挤不进去，卡榫还松松垮垮——那种塑料手柄的，你敢信？后来咬咬牙入了把日本工程师棘轮压线钳，价格能买前面那破烂十把，但压下去‘咔嗒’那声，舒服得像给机械键盘换轴。💡

所以，选压线钳，这些坑我替你踩过了：

- 必须带棘轮。没棘轮的靠手劲儿，压深完全凭玄学，BNC头要求压接深度精确到0.1mm，你手能感觉出来？

- 模具要匹配线径。比如Canare的L-4.5CHD高清线，得用1.6mm和5.6mm两个尺寸的压模，否则不是压不紧就是把屏蔽网压断了。

- 别买多功能钳。那种换钳口的看似省钱，但每次换完精度都有偏差——强迫症会疯。

现在我的主力钳是绿柄那把，用三年了，压了几百个头，咬合依旧清脆。对了，还得备个剥线钳，别用美工刀环切，手一抖内层绝缘就破，压好当时没事，用俩月就短路给你看。

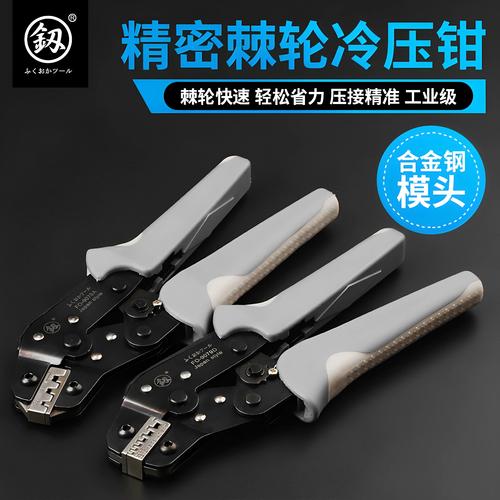

日本工程师棘轮压线钳特写与模具细节

压一个完美的头，剥线就决定八成

很多新手以为压接就是钳子一夹，其实真正要命的是剥线。长度多一毫少一毫，结果天差地别。我一般会留张纸条贴在工具箱上——剥线数据反复试出来的，比说明书准。

举个例：做一根DIN转BNC的时钟线，用Mogami W2944线，外皮去掉18mm，屏蔽网翻过来套铜套那部分留5mm，芯线绝缘去掉4mm。听见没？4mm。多了芯线会顶到接头插针内部，导致插不牢；少了接触面不够，阻抗飘了，数字时钟一飘，整个系统锁不住。那场面，导播能把你骂出翔。

还有个极易忽略的点：剥完赶紧压！ 铜线裸露超过五分钟就开始氧化，尤其南方梅雨季。我习惯剥一根压一根，绝不批量生产。看着是慢，但返工一次够你压十根。

同轴线缆精准剥线长度示意图标注

压接这一步，成败在‘手感’和‘视觉’

棘轮钳压到底会自动松开，这是机械带来的确定性。但别以为就可以无脑压——插针有没有进到正确位置？屏蔽压环有没有包裹住屏蔽网？都得目视检查。我每次压完都会用放大镜看，被同事笑话‘做外科手术呢’。但真出过事儿：有一次屏蔽网有几丝没完全进入铜套，压完后看似牢固，其实那几丝在慢慢氧化，半年后信号衰减了3dB，死活找不到原因。

另外，压接顺序也有讲究。一般的BNC：先压中心插针，套上主体后才压屏蔽环。别反过来。还有，压中心针的时候，线要垂直于钳口，歪着压进去，插针会偏斜，插进设备时把母座顶坏的案例，我见过不是一回两回了——维修费够买一箱好线。

对了，压完以后，轻轻拽一拽线（别太暴力），确认没有松动。然后最好用热缩管套一下，既防弯折又显专业——出外场的时候，甲方看你线都缠得漂亮，信任度 +50%。

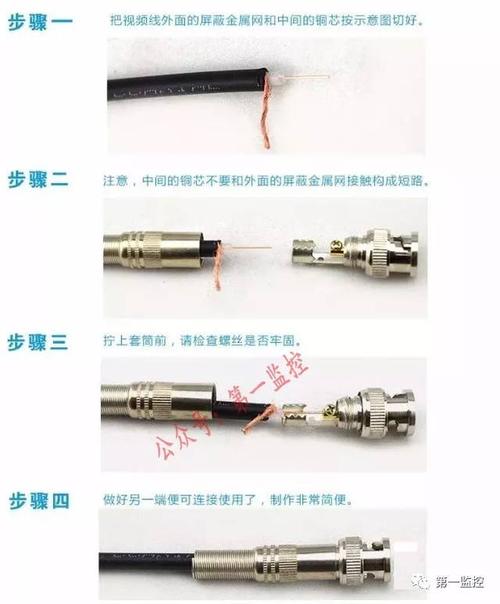

视频BNC接头压接过程步骤分解图

测试不能省，尤其数字线

测试不能省，尤其数字线

很多朋友压完直接上机，这跟赌命没区别。我台子上常备一个网线测试仪改造的通断器，能测BNC芯线和屏蔽层是否短路、开路。更专业的会用TDR时域反射仪看阻抗突变，但一般工作室没必要，只要压接标准化，阻抗跑不了。

有一次给演播室做一批12G-SDI线，一根根测过，唯独一根存在接触不良——压接钳那天掉地上可能伤了模具，没发现。幸亏测出来了，不然直播途中黑屏，事故级别……不说了。所以，务必测！特别是长距离传输、高码率的场景，线缆就是血管。

最后，一个偏方：线做好挂上标签，写上日期、长度、用途。过两年你翻出来还能知道这线靠不靠谱。别笑，回头看看你角落里那堆无主幽灵线，多少是因为忘了规格被弃用的？

压线钳压接，看似小事，却卡着视频工程师的命门。下回再有人跟你吹‘焊接才发烧’，把这篇文章甩过去——当然，前提是你得先有一把趁手的钳子，和一双稳如老狗的手。👌
