万用表测通断，90%的剪辑师都踩过这些坑

品鉴达人 · 发表于 2026-8-9 13:12

有没有过这种经历？一堆线材堆在剪辑台底下，突然监视器不亮了，图传断了，各种糟心。拿起万用表一通怼，蜂鸣器响了，心里石头落地——以为线是好的。结果呢，插上去依然没反应。懵了。说实话，用万用表测通断，没那么简单。蜂鸣档会骗人的！特别是我们干非编的，信号线和电源线一把一把，测通断绝对是日常。但十次有八次，你以为的通不是真的通。

蜂鸣档到底准不准？别被假通断骗了

蜂鸣档到底准不准？别被假通断骗了

数字万用表蜂鸣档测量电线通断屏幕显示电阻值

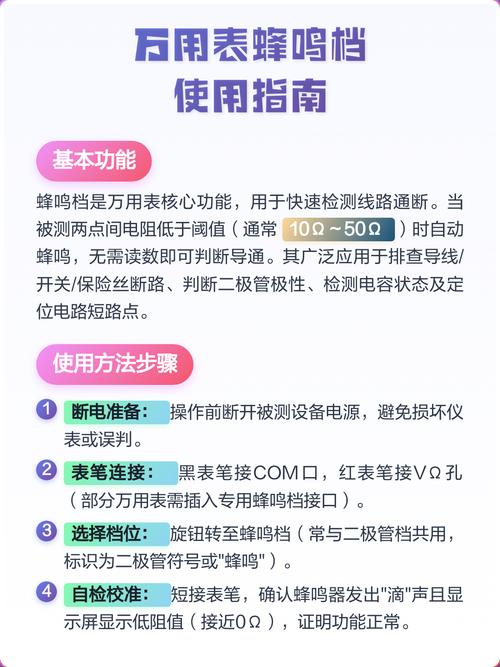

很多人以为万用表测通断就是红黑表笔一搭，听到“嘀”的一声，就代表通路。💡大错特错！蜂鸣档本质上是在测电阻，通常低于某个阻值（比如50欧）就会响。但50欧是什么概念？有时候一根线内部断得只剩几根铜丝连着，电阻可能也就十几欧，照样叫得欢。可真正通大电流的时候，这点连接根本扛不住。特别是DC供电线，分分钟发热冒烟。我就吃过这亏——给图传供电，线看起来通，一加负载电压狂掉。❗所以记住：蜂鸣档响了，不代表这线能用。换个思路，如果你用电阻档，直接读出具体阻值，心里就有数了。比如一根好的网线，单根阻值在1欧以下。超过5欧就得留神，10欧以上直接报废重做头吧。有时候把线弯折一下，阻值突变，说明内部断芯。这招我百试不爽。

实测：二极管档位才是隐藏神器

实测：二极管档位才是隐藏神器

万用表二极管档位测LED灯珠正向压降显示数值

干非编的，经常和LED灯、电平转换器打交道。二极管档位，我愿称之为万用表测通断的“照妖镜”。它不仅会响，还会显示PN结的压降。比如测一个LED灯珠，正常红色LED正向压降大概1.8V左右，显示屏上看到数字，发光二极管还会微微亮起。这招判断好坏太实用了！有些板子上的信号线对地有保护二极管，用这个档测对地阻值也更有谱。不过得注意，二极管档输出电压通常比蜂鸣档高，接近3V，可能导通一些低压电路，容易误判。所以先了解你的表。我常用的福禄克15B+，二极管档开路电压2.8V多一点。测某些低压逻辑IC的IO口对地，居然能测得二极管特性，但实际电路板带电的时候千万别这么干，烧IO你哭都来不及。有一次修索尼的切换台面板，按键失灵，用二极管档测矩阵电路的交叉点，快速定位到一颗短路的TVS管，痛快！比用电阻档快多了，因为这档有声光提示，直接看压降，不必老盯屏幕。✅强烈建议各位把二极管档用起来，测通断只是它的基本操作。

那些年我遇到的奇葩通断故障

视频拍摄现场混乱线材缠绕剪辑师用万用表排查故障

吐槽一个。有次SDI线不通，我用蜂鸣档测，芯线对芯线响，屏蔽对屏蔽响。心想线没问题啊？可是换了根线画面就出来了。百思不得其解。后来发现是BNC头内部虚焊，芯线碰屏蔽，但只是轻微搭着，用表笔顶着测反而分开了。一拔表笔，又搭上。💢这种情况，得直接测信号链路，或者用示波器看眼图。万用表只能测个大概。所以不要完全迷信蜂鸣声，关键时候得上绝活。

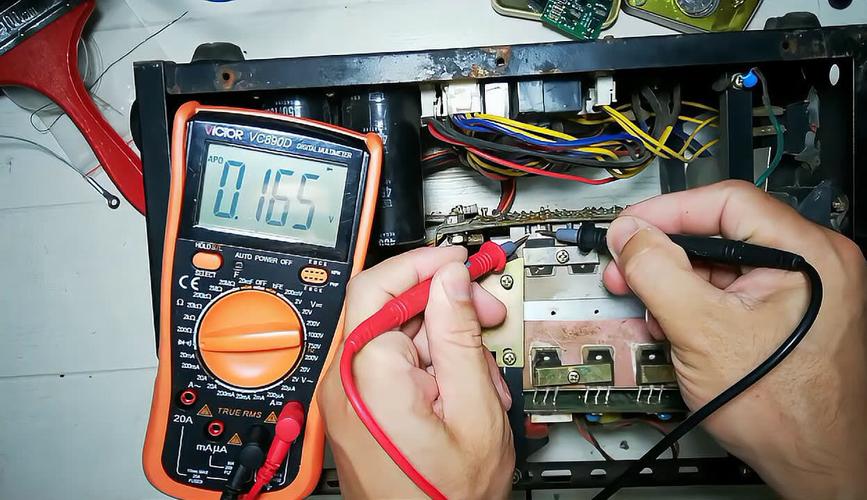

还有更邪门的。某次多路音频线，红白莲花头，测通断全响，结果插上采集合不响。排查了俩小时，才找到：地线断了，但莲花头外壳和机器外壳接触上了，通过机柜外壳形成了回路！🤯这种“地线通”不测不知道，一测全响。这时候，你得断开线两端，独立测。另外，测电源板时一定要放电，大电容能存好久。有个哥们儿测开关电源，没放电，表笔搭上去，啪一下，表坏了，人也吓了一跳。安全第一❗

表笔也有讲究，别用那种尖头生锈的。接触不良能让你怀疑人生。有时候测排针，笔头粗插不进，气死人。我专门备了一套特尖镀金表笔，测贴片元件好用极了。还有，福禄克那种原装表笔，头儿是可以转下来的，转下来就是一根细针，测航空插头座里的孔针简直神器。💡这些小细节，不自己踩坑很难知道。

这些经历说多了都是泪。但教训就是：万用表测通断，得看场合，要动脑子。✅必备技巧：养成好习惯，每次测之前先短接表笔确认表笔和电池正常；测长线时，一端短接，另一端测电阻，看具体阻值，而不仅仅是听响；测PCB走线，最好断开一端或者把IC取下，防止旁路影响。强烈建议，测通断的同时看一眼实际阻值，数字表都有这功能，别浪费了。

对了，测有些音频线，比如平衡线，有三根，不仅要测通断，还要测线间绝缘。用蜂鸣档测芯线之间不能响，响了就是内部短路，这种线用起来底噪感人。我们这行，声音画面都重要，别因为一根线毁了片子。

视频剪辑这行，工具得玩得转。万用表虽小，用好了省大心。好了，再去修一个8路电源，回见了您嘞。
