逻辑分析仪抓取这件事，我踩过的坑和真香时刻

品鉴达人 · 发表于 2026-8-9 14:18

说真的，我本来以为这活儿半小时就能搞定。结果呢？搞了整整两天！

事情很简单，一个LED视频处理器——就那种拼接屏后面用的铁盒子，输出画面花屏了，闪得跟八十年代迪斯科似的。示波器探头怼上去，信号看着又好像没毛病，波形一塌糊涂，但找不到根儿。你懂那种感觉吧？明明知道问题就在那儿，但就是揪不出来。

然后我瞄了一眼角落里吃灰的逻辑分析仪。唉，买来就开过两次机。死马当活马医，怼上再说！

家伙得挑对的，否则就是折磨自己

先聊聊手头这玩意儿。一个八通道的Kingst LA5016，采样率最高500MHz，花了我不到四百块。对视频信号来说——其实不太够，但胜在便宜。如果你预算宽裕，直接上Saleae，16通道1GHz采样，那叫一个丝滑。不过通道数比采样率更重要，因为视频接口动不动就十几根线并联数据，通道少了根本没法看。

❗这里有个大坑！一定要确认你的逻辑分析仪支持信号电平范围。我见过有人直接把3.3V的逻辑分析仪接到5V的TTL信号上，烧了三个通道才反应过来——别问我怎么知道的。所以最好用支持宽电压的型号，或者加个电平转换小板。

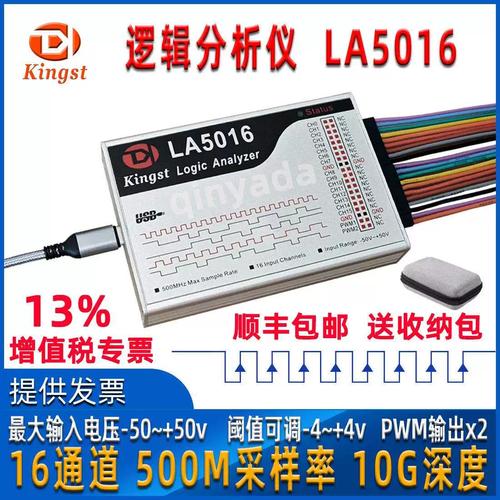

Kingst逻辑分析仪连接LED显示控制板抓取RGB信号

连线的时候我差点崩溃。那个40pin的排针密密麻麻，要一根根对着原理图找。时钟线、行同步、列同步、红绿蓝数据……接错一根，抓到的东西就是纯垃圾。不过一旦接对了，看着软件里跳出来的方波，瞬间有种开盲盒中大奖的爽感。

抓信号容易，抓到对的信号难

第一次按开始，看着波形刷出来——全是毛刺。完了，地线没接好。视频信号频率高，接地必须短而粗，最好直接用逻辑分析仪自带的小夹子夹在接口地引脚上。我那次偷懒用了一根长跳线，结果干扰大到连时钟都认不出来。

搞定接地后波形总算正常了。但！数据量巨大！一帧1080p画面，仅RGB数据就有1920×1080×3×8 bit，抓一帧就得几十MB的存储深度。我这台只有64M存储，根本存不下整帧——只能分段抓，然后像拼图一样在软件里手动对齐。说实话，那一晚我盯屏幕盯到眼泪直流，不是因为感动，是眼药水用完了。

逻辑分析仪软件界面显示视频时序波形和前肩后肩参数

看着软件里一条条平行线，忽然注意到行同步之后的前肩时间明显比标准值短了一截。💡啊哈！前肩太短，导致有些显示器在切换行时来不及消隐，画面就撕裂了。这事儿示波器根本看不出来——因为单条线上时序是正常的，只有把行、场、数据并行看才暴露问题。

数据里挖真相，有时候真的想哭

挖出前肩的bug后，我兴奋得差点把咖啡洒键盘上。可接下来……需要改参数。这个处理器的寄存器是I2C接口的，我得先抓到I2C命令，看配置到底写的啥。逻辑分析仪支持协议解析，SPI、I2C、UART都可以自动解码。但——那个板子的I2C上拉电阻虚焊了，波形边沿慢得像蜗牛，解码错误率高达80%。

补焊电阻后，重新抓。看着解码窗口里一条条Read/Write指令，我后背发凉——原来出厂默认参数就不对，前肩居然设成了22个像素，而标准是44！改寄存器，写进去，重启。画面干净了，跟新的一样。

那一刻我真香了。之前觉得逻辑分析仪就是个高级玩具，现在发现它是照妖镜。没有它，我可能还在对着示波器抓耳挠腮。

不过话说回来，抓完一定要存盘。软件偶尔会崩，不存盘就全白干。而且最好把原始波形和协议解析结果打包，下次遇到类似问题直接对比，省得重新痛苦。

最后再啰嗦一句：如果你是搞视频硬件调试的，别省那几百块。早买早解脱。就这样吧，我去继续搬砖了，下一个项目还得用它怼HDMI信号。
