网络分析仪校准：别等出事了才后悔没早点看这篇

品鉴达人 · 发表于 2026-8-9 15:08

为什么校准？仪器自己知道吗？

说实话，很多新人刚接触矢网的时候，总以为开机就测是天经地义。大错特错。矢网的内部接收机、电缆、接头——哪一样没有个频响误差？不校准？你看到的S参数可能就是一团漂亮的假象。❗尤其是测高Q值滤波器或者天线回波的时候，差零点几dB就够你调半天。我自己就吃过亏，测一个衰减器，没校准前插损是-3.2dB，校准后-2.95dB，你说这0.25dB要是做链路预算，还不得把功耗算飞了？所以，矢网校准的本质是建立误差模型，把系统误差从测量结果里抠出去。到底能抠多干净？那得看你校准套件的精度和你的手法。

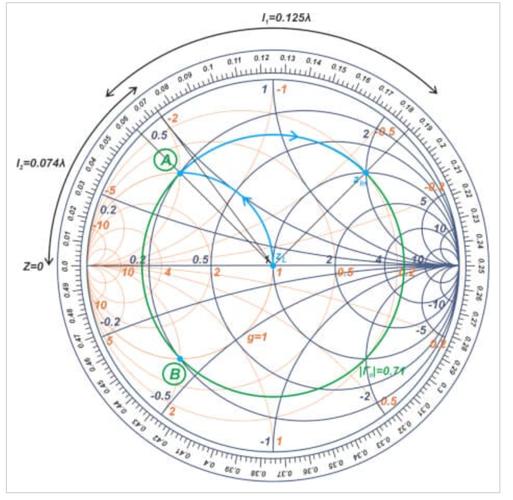

网络分析仪未校准史密斯圆图混乱轨迹示例

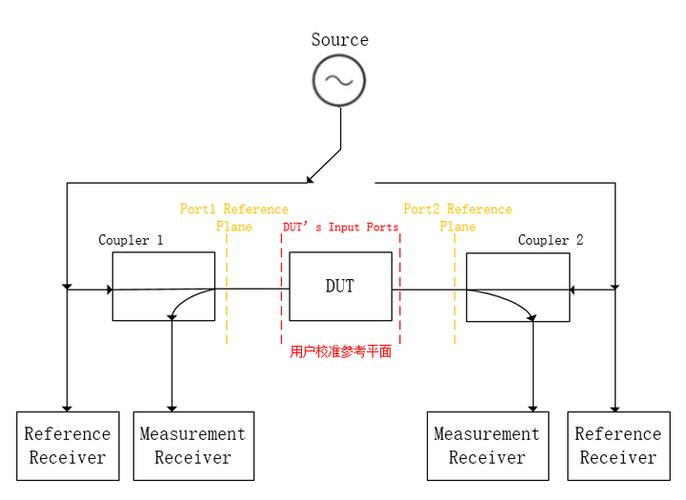

别迷信所谓的“出厂校准”。出厂校准只是保证仪器本身端口到端口的基础性能，你一接上电缆、转接头，整个参考面就全变了。有时候甚至拧接头的力矩大小都会影响相位——💡尤其在高频，比如26.5GHz以上，一切皆可变。所以每次测试前，只要条件允许，老老实实做一次校准。否则测出来的数据，你说服不了别人，更说服不了自己。

那些年我们踩过的校准坑

校准件这玩意儿，水挺深。机械校准件便宜，但用起来真是...费手。开路、短路、负载，三个拧来拧去，手滑一下弄脏接触面就前功尽弃。有一次我用个3.5mm的机械校准件，半天拧不好，结果校准完一验，方向性才30dB——典型的接头没到位。气得我差点把开路头扔了。后来果断换了电子校准件（ECal），贵是贵，但一键搞定，USB一连，省心！不过话说回来，ECal也不是万能神药，它的精度有效期通常一年，过期了必须送回原厂或第三方校正，否则你测出来的平坦度可能被它带偏。

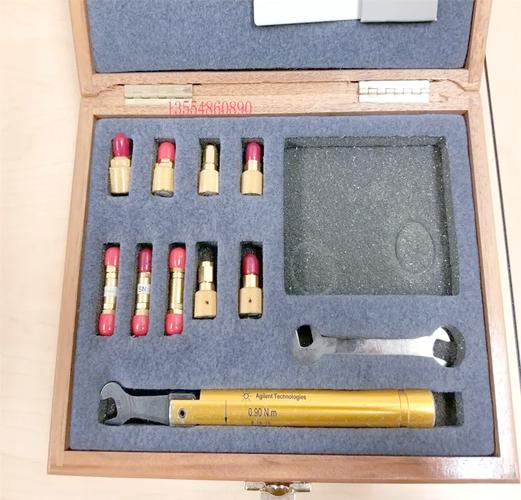

电子校准件与机械校准件实物对比照片

还有一个大坑——温度和湿度。矢网是高精密仪器，内部温度漂移一点，相位都跑给你看。别看实验室空调开着，如果仪器刚搬过来还没热透，校准也是白搭。我一般开机预热至少45分钟，再用校准件之前，还会先做一次“检验”，看看原先保存的校准状态是否还稳定。如果S11的幅度在短路状态下不在0dB附近晃荡，那肯定有问题，得找原因。

很多时候，校准失败不是仪器坏了，而是接头污染。用放大镜看，肉眼看不见的毛屑、氧化层就是元凶。所以无尘棉签+无水酒精是必备，还有一个——力矩扳手。记得第一次用N型接头定力矩12 in-lb，没扳手，手拧得嘎嘎响，结果因为过紧把接头内导体顶坏，一万块的电缆报废...现在想起来还肉疼。所以，校准前检查、清洁、定力矩，三步少一步都可能翻船。

实战：一步步校准你的VNA

实战：一步步校准你的VNA

来，咱们直接上干货。以常见的二端口校准为例，我用的是Keysight的E5080B（别问我为什么，我们实验室就这个）。首先确保仪器预热，环境稳定。连接好电缆，把校准件准备好。如果使用ECal，直接USB连接，仪器会自动识别。选择校准向导，选好接口类型（比如3.5mm）、校准件型号，然后一路Next。注意在选择校准类型时，根据你的测试需求来：如果只是一般传输反射测试，SOLT就够了；如果要测非同轴器件或使用夹具，可能得TRL。但也别盲目追求高级校准，只会让你多花时间还没啥提升——SOLT在大多数同轴场合绝对够用。

机械校准时，拧开路、短路、负载到端口1，再重复到端口2，最后是直通（Thru）。这里有个小技巧：负载一定要拧到最后，因为它对接触最敏感，如果先拧负载再拧开路，可能因为端口受力变化导致负载的阻抗偏移。虽然规范没有硬性规定，但很多老手都这么干。校准完成后，一定要验证。最简单的方法：将端口1开路，看S11 log mag是否接近0dB，相位是否平滑；再接上一个已知的好负载，看回波损耗是否在规格内（比如20dB以上）。再用直通验证S21，应该接近0dB。如果这些都OK，恭喜，你可以放心测了。

还有一点，校准数据是随时效的，即便环境没变，也建议每半天重新校准一次，尤其是测生产线上大批量的时候。别图省事，出个坏数据返工更麻烦。有时候我就被那些“觉得差不多”的念头坑过，那天下午测出来的滤波器带外抑制突然差了3dB，吓出一身冷汗，结果发现是中午升温后电缆相位漂了，重校一遍就好了。

好了，大概就这些。矢网校准这活儿，说简单也简单，说难也难。简单在一个按键就能完成，难在细节和经验。希望大家少交点学费——如果你有更好玩的校准故事或者神器推荐，欢迎留言拍砖。✅
