电子负载放电：我那台吃电怪兽的调教实录

品鉴达人 · 发表于 2026-8-9 16:26

为什么我的电池说挂就挂？

前几天外拍，忘了带备用电池。你猜怎么着？相机撑了不到40分钟就黑了——这跟说好的两小时续航差了十万八千里。我当场就想把这块电池扔进垃圾桶，不过冷静下来一想，这货到底还有多少容量？标称的1900mAh还剩多少？于是翻出了吃灰半年的电子负载。

说实话，电子负载这玩意儿，很多人觉得只有工程师才玩。但对我们剪片的来说，它简直是电源续命的诊断器！❗ 你那些老化的V口电池、充电宝、甚至笔记本电池，到底还能不能打？放一次电就知道了。不是测电压——万用表量出来的空载电压全是假象。要带载放电，看它到底能扛多久。

电子负载放电测试连接图

我第一反应是懊恼——早知道当初买负载时多花两百块，选个支持电池容量累计的型号。现在这个只有恒流/恒压模式，想算容量得自己掐表。不过话说回来，测电池不就是个恒流放到截止电压的过程么？设个1A放电电流，截止到3V/cell，然后盯着秒表……呃，太原始了。后来我直接把负载的触发输出接上相机的快门线接口，用间隔计拍屏幕，后期拉一下时间戳，容量不就出来了。非编思维拯救世界💡。

电子负载≠放电器，别搞混了

有人问：串个大功率电阻不也能放电？那叫“土炮放电”，电流随电压跌得妈都不认。负载的好处是恒流——你设1A，它死磕1A，哪怕电池从4.2V掉到3V，它内部MOS管自动调整阻抗，稳得像你剪辑时间线上的关键帧插值。而且，好的电子负载能模拟不同模式：恒流（CC）、恒压（CV）、恒阻（CR）、恒功率（CW），想怎么虐电源都行。

我最近就遇到件事。一块6芯笔记本电池，容量还有70%，但剪辑时突然关机——不是没电，是某节电芯内阻飙升，大电流输出时电压瞬间塌掉。用电子负载的动态测试功能，设个10Hz脉冲拉载，屏幕上的电压波形抖得像地震记录。普通放电根本看不出来。电池内阻？用交流法测才准，但你先用负载扫个10A/1ms的脉冲，看瞬态压降，也能估个八九不离十。这种瞬态响应，主板上那些电容可不是白焊的。

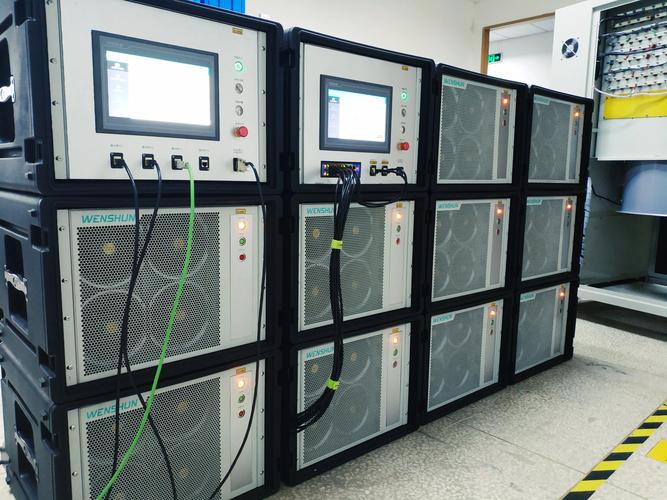

视频剪辑师使用电子负载测试电池场景

测完电池别急着收摊。转头插上你的12V直流供电的监视器、跟焦器——这些设备对电压敏感得要命。用负载测一下供电器的负载调整率：空载12.0V，拉到2A掉到11.4V？垃圾，扔了。好的适配器，从零到满额，波动不超过0.1V。我之前有个廉价DC调压模块，标称5A，实际2A就烫手，电压掉到11V以下，监视器画面横条纹跳舞。电子负载一测全露馅。

那些翻车的瞬间，全怪电源

有一次户外直播，用假电池接PD充电宝。充电宝标65W，结果相机间歇性重启。回来用负载一测，20V档拉到3A，半小时后电压开始跳舞——过温保护了。这破宝，虚标瓦数不说，散热渣成狗。负载的测试像面照妖镜。后来换了另一个牌子，负载持续拉到65W三小时，电压纹丝不动，温度才60度。真的，别信参数，信负载。✅

我还经常用负载给电源适配器老化——新买的氮化镓充电头，先满载烧24小时。有的第三天就炸了，有的稳如老狗。通过的才能进我的外拍包。毕竟，这行当，突然断电比拍虚焦更可恨。你要是用FS7或者C300之类的大机器，V口电池的放电平台你测过吗？14.4V标称，实际满电16.8V，放至12V就快不行了。用负载绘一条放电曲线，看看电压平台在哪段塌掉。有些老电池，前半段看似正常，一过15%电量，电压雪崩。剪辑时少用这种电池撑外景监视器——不然你以为录够了，其实丢了最后一条素材。

还有更邪门的：USB电压电流表只能看稳态，捕捉不到us级的跌落。电子负载可以配合示波器，看电源动态响应。你剪辑台的DAS存储、雷电接口硬盘笼，启动瞬间电流浪涌可能达到额定3倍，电源如果软脚，硬盘直接掉盘。用负载模拟一个50%到100%负载突变，抓电压过冲和下陷波形，就能知道你的供电器到底几斤几两。这些东西，光靠鲁大师烤机根本看不出来。

买负载？我踩过的坑你别跳

买负载？我踩过的坑你别跳

第一台负载我图便宜，小风扇呼呼响，结果散热片太小，150W标称，100W就过热限流。怒退。第二台选了四线测量、电池容量模式、旋钮编码器调节，贵是贵点，但省心——四线开尔文连接消除线阻压降，测电池时特别重要。远端电压补偿也是必须的，不然负载端的电压不准，截止电压会误判。现在很多模块化负载还能连电脑，用软件画曲线，直接导出CSV。非编的用着不能更顺手。

最后提醒：放电时能量全转为热，那几颗MOS管轻松上百摄氏度。负载需放在通风处，别盖东西。我有次把负载垫在摄影包下面，差点烤糊尼龙布……。还有，测完的电池及时充电保存，锂电池最怕深度放电后久置，会休眠甚至鼓包。❗

说到底，电子负载就是电源的测谎仪。对我们玩影像的来说，稳定供电是一切的基础。下回电池罢工时，别急着骂厂商——先用负载放一回，数据会告诉你到底谁是渣渣。
