绝缘电阻测试：视频设备漏电差点毁了我的素材，这坑你必须绕开

品鉴达人 · 发表于 2026-8-9 17:47

上周在片场，我差点损失一整天的拍摄数据。原因？一根看似完好的XLR音频线，内部绝缘层老化，漏电到摄像机，导致声卡间歇性故障。要不是我习惯带绝缘电阻测试仪——对，就是那个电工才用的兆欧表——这坑我得含泪吞下去。视频人，别以为绝缘电阻跟你没关系。

那次下雨天，漏电让我头皮发麻

那天拍户外婚礼，毛毛雨。设备已经用雨罩保护，但脚架金属部分突然麻手。不是静电，是持续的小电流刺痛。我立马喊停。你懂的，婚礼这种活，一秒都不能耽误，可安全第一！掏出老伙计——500V手摇兆欧表，测了一下摄像机电源线对地绝缘：0.1 MΩ❗ 正常值该上GΩ才对。后来发现，是电源适配器受潮，内部绝缘崩溃。要是继续拍，设备烧毁不说，新郎新娘的誓言记录可就没了。

说实话，很多同行根本不测绝缘电阻。觉得那是工厂出厂检验的事。但设备在不同温湿度环境下，尤其是频繁插拔、缠绕线缆之后，绝缘劣化比你想象的快。何况我们经常在野外、海边、潮湿环境拍摄。

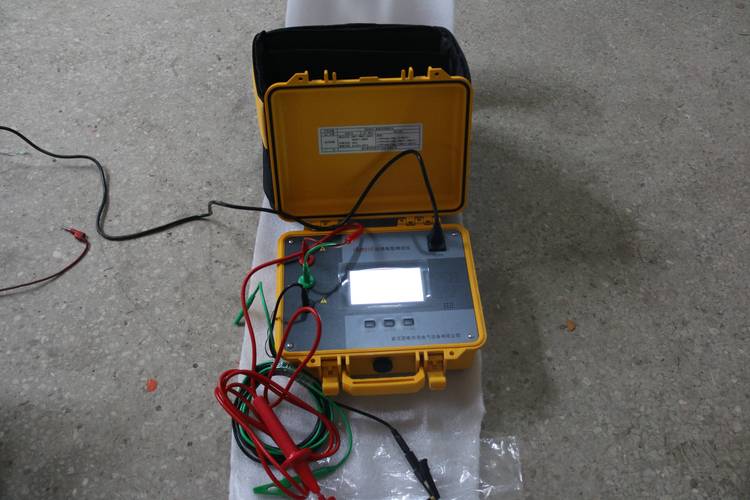

视频摄影师使用绝缘电阻测试仪在片场检测设备漏电

兆欧表，不是电工的专利

你可能觉得万用表就能测绝缘。大错特错！万用表几伏的电压根本打不出微弱漏电点。绝缘电阻测试是加高压——通常是500V或1000V DC——直接逼出潜伏的绝缘薄弱点。特别是老旧灯光设备、延长线、以及带接地保护的器材，必须定期测。

我每月固定测试一次所有带电设备。流程不复杂：

- 把设备断电，断开所有连接。

- 兆欧表一端接地（或设备金属外壳），另一端接被测导线。

- 以120转/分摇动手柄（或按自动测试键），持续60秒，读取电阻值。

- 结果至少应大于1 MΩ，但专业设备我们通常要求≥100 MΩ，潮湿环境可放宽到0.5 MΩ。

记住，测试完一定要放电！设备内部电容会储存高压，直接触摸会遭电击。我吃过亏，那次手指弹开，整个手臂麻了半天——真不是开玩笑。

不过话说回来，不是所有情况都适用高压测试。 含敏感电子元件的设备（比如无线图传、监视器）需要小心，可能要用低电压档位，或者只测供电输入部分。别傻乎乎对着HDMI口打高压，烧了别找我。

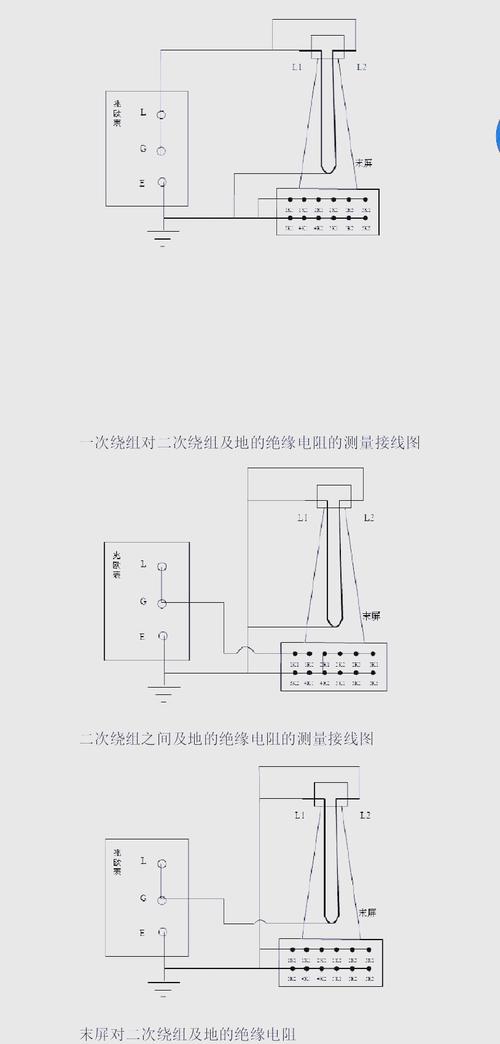

绝缘电阻测试仪的接线方法示意图视频设备安全检测

这些数据会说话，就看你会不会听

这些数据会说话，就看你会不会听

绝缘电阻不是恒定的，它随温度湿度变化。20℃时标准值，在高温高湿会下降。所以测试环境要记录，比较历史数据才有意义。如果某次测试突然下降50%以上，哪怕还在合格范围，也是预警——内部可能开始受潮或老化。我做了个小表格贴在工作间：

设备类别测试电压最小绝缘电阻理想值
电源线、延长线500V1 MΩ≥100 MΩ
摄像机电源适配器250V10 MΩ≥200 MΩ
灯光设备（金属外壳）500V2 MΩ≥50 MΩ

那次拯救我婚礼拍摄的，就是这表格里的经验。数值异常立刻排查，避免了大祸。还有，别忘了测接地连续性！有些场地接地不良，即使设备绝缘好，同样会麻手。接地点阻值应小于0.5Ω，用万用表低阻档就能测。

最近我还遇到一档事：LED灯漏电干扰无线麦克风。始终找不到原因，后来一测灯体对地绝缘只有0.3 MΩ——内部电源模块绝缘损坏，高频电流窜入地线，形成共模干扰。换了灯，干扰消失。瞧，绝缘电阻还影响音频视频质量。

💡 建议：每次出外景前，花十分钟做快速绝缘测试。工具不贵，几百块就能买个数字兆欧表，但省下的维修费和时间，值一千倍。我的便携工具包里永远有一个。

说这么多，无非想告诉你：别等设备漏电击坏素材，或者电到人，才想起该买兆欧表。现在就去测一下你最常用的那根电源线吧。对了，评论区可以聊聊你遇到过的漏电故事——我猜肯定有更惊险的。
