接地电阻测量那些事：拍片现场差点被电，我才搞懂这玩意儿的门道

品鉴达人 · 发表于 2026-8-9 18:24

干我们这行，常年在外风吹日晒，扛着机器到处跑。有一次在野外拍个宣传片，发电机一接，设备一搭，刚摸到话筒那一下——麻了。不是感动，是真被电了一下。检查半天，最后发现是地线没接实。从那以后，我就跟接地这事儿杠上了。接地电阻测量成了我必做的功课。

测个电阻而已，怎么那么多花样？

说实话，起初我真以为随便拿个万用表怼两下就完事儿了。结果——大错特错！这玩意儿的测量原理，远不是欧姆定律那么简单。土壤的电阻率、接地极的形状、环境湿度……变量多得离谱。

数字接地电阻测试仪野外现场测量

最常用的方法是三极法（也称为电位降法）。原理上就是把被测接地极当作E极，然后在远处打两个辅助电极——电压极P和电流极C，施加一个交流电，测出E和P之间的电压降，再除以电流，得出阻值。但别高兴太早，实际做起来，那个“远处”要远到足够程度，否则电流场互相干扰，测出来的数字根本没法看。我记得第一次测的时候，就是偷懒把两个辅助极打得太近，读数一直跳，还以为是表坏了。后来请教老电工，才知道辅助极距离至少要接地体长度的5倍以上。坑！

还有个钳形法，不用打辅助极，直接套在接地线上就能测。听起来很美是不是？但它的局限性很大——只适用于多点接地系统，而且精度受电磁干扰影响。有次在配电房旁边测，钳表直接显示OL，旁边有个变压器嗡嗡响，干扰太强。所以选择方法得看场合，别一味图省事。

工欲善其事，必先……等等，这仪器买对了吗？

市面上的接地电阻测试仪五花八门。从几百块的手摇式，到几万块的高精度数字式。我交了不少学费，最后悟出一个道理：别只看精度指标，你得看使用场景。

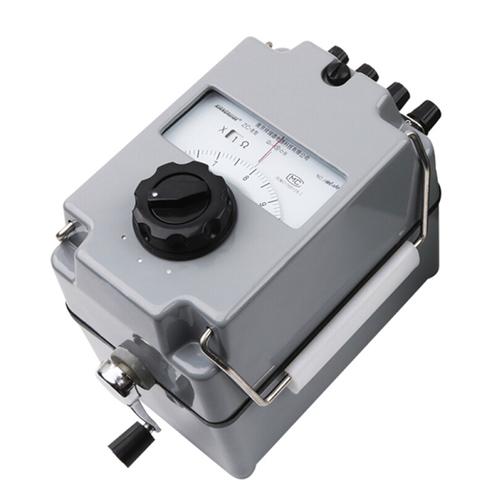

手摇式的虽然古老，但在没有电池的荒郊野外，它就是救命稻草。而且结构皮实，不怕摔碰。有一次在雨季的工地，电子表受潮失灵，幸好同行的大哥后备箱里塞了个老式ZC-8手摇表，摇起来嘎吱响，但硬是给出了可靠读数。那一刻，我居然觉得那个笨重铁疙瘩有点可爱了。

数字式的当然方便，带屏幕、能存储数据、甚至能通过蓝牙连手机。不过要注意测试频率的选择。有些低端表只输出单一频率，遇上复杂土壤会测不准。现在好的表都有自动频率扫描功能，能在不同频率下测阻抗，然后找出干扰最小的频点。我的血泪教训是：在变电站附近测量时，一定要确认仪表有抗工频干扰能力，否则读数像是在跳迪斯科。

手摇式接地电阻测试仪与数字钳形表对比

💡一个小提示：定期校准！别以为新买的就准。我有次测完怎么都到不了标称值，最后发现是测试线断了。线断了！外表还完好，内部铜丝疲劳断裂，电阻无穷大。耽误半天工期，最后用万用表反复排查才找到问题。从此我包里常备几根备用测试线，还有那卷鲜亮的黄绿接地线。

实操步骤：别上来就捅，先看地湿不湿

实操步骤：别上来就捅，先看地湿不湿

真到了现场，一堆注意点。我把自己当反面教材，说说我都犯过哪些蠢。

首先，土壤电阻率影响巨大。干燥沙土地测出来阻值可能是湿润黑土的几十倍。有次夏天在河滩拍广告，测出来阻值100多欧，不符合要求。怎么办？灌水！往接地极周围浇了几桶水，半个小时后再测，直接降到20欧以下。当然这不是长久之计，正规做法要么用降阻剂，要么延长接地体。但在临时拍摄现场，浇水这招见效快，应急可用。

其次，辅助极打桩要狠。尤其是遇到硬地，我习惯带一把小锤子。有一次偷懒用脚踩，结果电压极没插实，接触电阻太大，数据乱飘。后来老老实实敲进去深一点，测试结果立马稳定。记住，辅助极周围如果太干，也要洒点水。

接线时要注意，消除剩余电阻。很多仪表在表笔短路时不是0.00Ω，而是有个0.5Ω左右的小底数，记得减掉。还有线不要缠绕，特别是带屏蔽的测试线，你绕几圈就等于做了个电感。

测试时，有些仪表可以选择测量速度，慢速下更准。我最烦那种赶时间手忙脚乱的活儿，越急越出错。现在养成习惯，接好线后先看一眼周围有没有大型用电设备正在启动，比如空调压缩机。我曾被一台启动的切割机干扰，读数瞬间飙升，还以为地坏了，白惊一场。

最后，安全第一！✅断开被测设备的电源，并且确认被测接地极与其他接地系统是独立分开的，否则可能会把整个地网阻抗测进来，毫无意义。有一次在楼宇机房，忘了断开和等电位端子的连接，测出来0.2Ω，当时还沾沾自喜，后来才反应过来那是整个大楼钢筋的并联值，根本不是我要测的那个独立接地。

测完记录数据，别只记一个数字。最好记下当时天气、土壤状况、测试方法、仪表型号。这些在后期对比或者甲方扯皮时，都是实打实的证据。我就吃过亏，甲方质疑接地电阻超标，我拿不出原始记录，只好重测，多折腾了一天。

话又说回来，接地电阻测量这事儿，看起来是电工的活，但咱们视频制作人，尤其是搞外景的，多懂一点没坏处。它能保命，也能保设备。毕竟，电流这玩意儿看不见，但它惹出来的麻烦——烧个接口、击穿个声卡，甚至把人打一跟头——都是真金白银的教训。

到现在，我的设备箱里除了镜头和电池，一直放着一个便携式接地电阻测试仪。不大，就一个饭盒的体积，但它给的踏实感，比任何器材都实在。你说呢？
