雷击浪涌测试：一个视频佬的血泪教训，别等设备冒烟才懂

品鉴达人 · 发表于 2026-8-9 19:45

那一声炸响，我整个人都懵了

那是个暴雨天。 我正剪着片子，突然窗外一道白光，紧接着——‘嘭’！不是打雷，是机柜方向。监视器黑了，一股焦味。心脏骤停。

过了好几秒才反应过来：完了。 雷击浪涌 ，这词以前只觉得是实验室里的概念。那天起，它成了我的噩梦。

说实话，以前我压根没当回事。不就是个雷吗？插座上不都有防雷吗？对吧。结果呢，价值三万的阵列硬盘盒直接升天。里面客户的片子……不说了，说多了都是泪。

后来查资料才知道，浪涌不止是直击雷。电网切换，大功率设备启停，甚至隔壁装修用电锤，都能产生瞬态过电压。你以为离你很远？其实天天在身边。

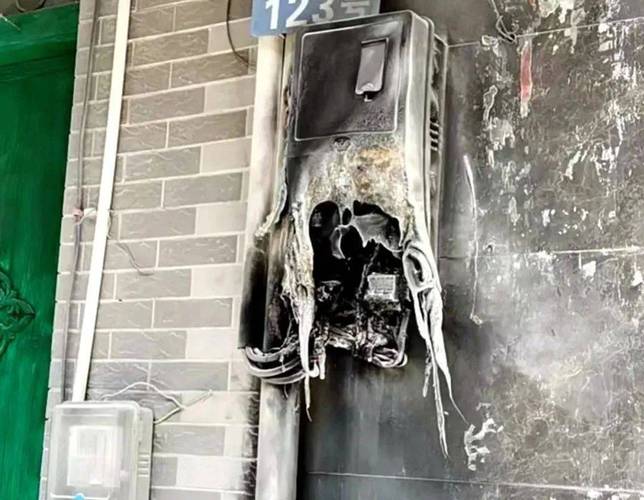

雷电击中建筑物引发设备损坏实拍

浪涌波形这玩意儿，比想象中凶残多了

我被迫开始研究雷击浪涌测试标准。IEC 61000-4-5，欧规。还有咱们的 GB/T 17626.5。看标准波形图的时候——真的，颠覆认知。

那个 1.2/50 μs 电压波，上升时间才1.2微秒。什么概念？比你眨眼快几万倍。8/20 μs 电流波更夸张。瞬间能量灌进设备，芯片直接击穿。

测试不就是为了模拟这个吗？ 让设备挨打，看它能不能扛住。实验室里那些组合波发生器，啪一下放几千伏。有些电源模块当场冒烟——但这就是意义所在。

可悲的是，很多做剪辑的同行只关心显卡够不够剪8K，没人关心电源口能不能扛住浪涌。真的，直到烧了才懂。

![图片：雷击浪涌测试波形示意图] 抱歉不能用markdown！重来。

雷击浪涌组合波测试波形1.2/50μs示波器截图

我突然想起一个做硬件工程师的朋友，他吐槽说：‘好多设备送测，连2kV都过不了，还敢贴CE标。’ 当时我还笑他职业病。现在想想，我就是那个被不良品坑的韭菜。

剪辑工作室的防浪涌，根本不能靠玄学

很多人觉得拉个接线板自带防雷就万事大吉。呵，太天真了。那种里面就一颗压敏电阻的，应付操作过电压或许还有点用。真遇到雷击？瞬间汽化，连自己都保不住。

要分级防护。总配电箱装一级SPD，放电电流大得吓人。楼层配电箱装二级。咱剪辑设备的末端再来个三级。层层阻拦。

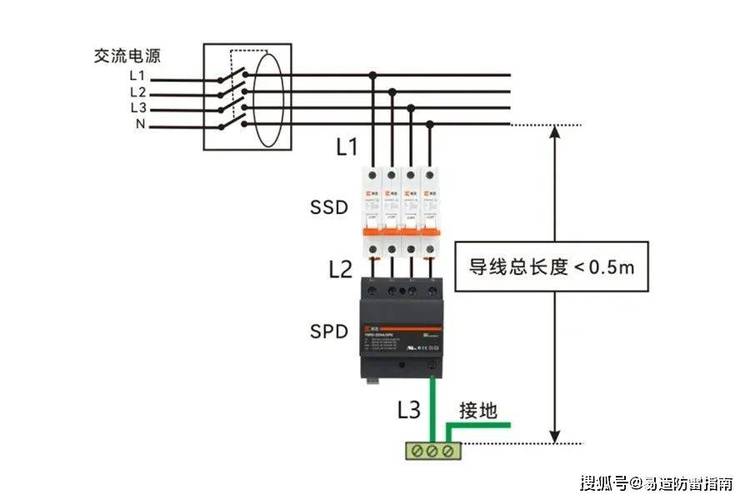

视频工作室电源浪涌保护器三级安装示意图

还有接地。 接地！ 太重要了。没等电位联结，SPD就是摆设。我那工作室是老楼，当初装修师傅就没好好做地线。雷击一来，设备外壳带电，顺着HDMI把监视器也带走了。惨。

现在我的所有设备都趴在一个大隔离变压器后面。虽然费电哼得烦，但心安。再加个在线式UPS，不但后备电源，它本身就有不错的浪涌抑制。双重保险。

自己动手测？别，专业的事交给专业的

> 好奇心害死猫。

我作过死。买了台二手耦合网络，想自己模拟浪涌试试，测个LED灯玩玩。结果差点把自己送走。不是开玩笑——高压脉冲没控好，直接跳闸，楼都黑了。

所以劝各位，别自己瞎搞。 雷击浪涌测试必须在标准实验室做。有屏蔽室，有校准过的发生器和耦合去耦网络。他们知道怎么在EUT上面加浪涌而不祸及周边。

测试等级也是有讲究的。IEC把防护等级分了1~4级，咱们一般商业环境用3级就够了，医疗设备或者工业现场才上4级。你买回设备，记得看它的EMC认证报告。别信口头的‘能防雷’。白纸黑字的测试数据才靠谱。

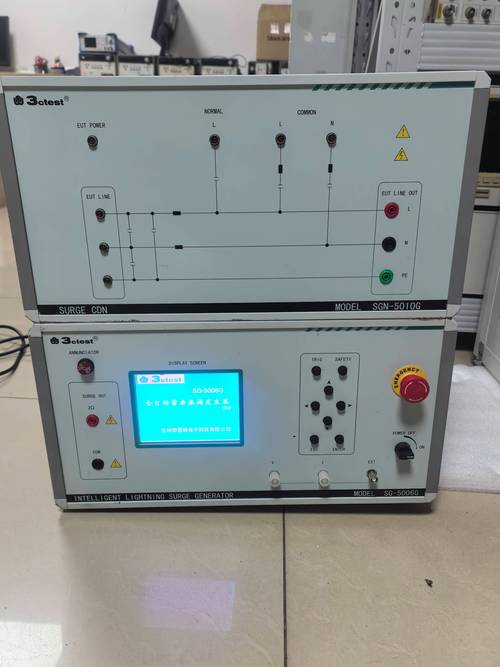

EMC实验室雷击浪涌测试系统耦合网络照片

最后说句掏心窝的：圈子总讨论RAW格式、调色节点，却没几个人聊电源品质和电磁防护。其实才是最底层的保障。下次雷雨天，别只顾着拍惊艳的闪电延时，先低头看看你那堆宝贝疙瘩的供电口——说不定下一个焦尸就是它。

✅ 别问我是怎么知道的。 💡 亡羊补牢，从买个合格插座开始。 ❗ 别等焦味来了再懊悔。
