我恨拓扑优化——直到它救了我的项目！聊聊模型拓扑优化的那些崩溃与惊喜

品鉴达人 · 发表于 2026-8-10 08:44

半夜两点，渲染崩溃。AE里那个从C4D导出的汽车模型，刚加了个弯曲变形器，轮子直接飞到了天上——怎么回事？面都拧成了麻花。一看拓扑，哦，三角面，无数三角面，像碎玻璃碴子。我能怎么办，我也很绝望啊。

说实话，模型拓扑优化这东西，我以前从来不当回事。高模雕刻完，丢进拓扑软件自动减面，跑个修饰器，完事儿。直到那次项目，甲方要求模型能随时变形做动画，我的自动挡拓扑直接让角色胳膊像骨折一样拧巴成三段。当场社死。从那以后，我才开始真正研究它——拓扑，不是减面那么简单，它是模型的骨架，布线不对，一切白费。

3D模型不良拓扑变形案例对比图

为什么你的模型一变形就爆炸？💥

咱们先别扯那堆专业术语。你打开你的模型，看看关节位置，是不是有那种超级细长的三角面？或者一堆边线挤在一起，像个蜘蛛网？我打赌一定有。这种拓扑，别说是做变形动画，就是绑定骨骼，蒙皮权重都会让你怀疑人生。好的拓扑——尤其是四边形网格——均匀、流畅，跟着肌肉走向走。比如一个胳膊，肘关节内侧需要多几圈环线，弯曲的时候才不会塌陷。我早期做角色，肘部就两条边，一弯就穿模，观众还以为我做的赛博朋克骨折风呢。

其实这里头有个小窍门：环边（edge loop）。这算是我花了三个通宵悟出来的。你得让环边顺着模型的自然轮廓走，比如眼眶、嘴巴、关节窝。千万别搞那种乱七八糟的三角面，三角面在动画里就像地雷，随时可能爆炸。不过话说回来，有些静态场景道具，三角面倒是无所谓，还省资源。但只要你打算让东西动起来——哪怕只是轻微的弯曲——一定要老老实实布线。

四边形拓扑布线环边示意图

自动拓扑？别偷懒了，修起来更想哭😭

软件自动拓扑功能越来越强，什么ZRemesher、Instant Meshes，点一下，模型就变成全四边形了。我一开始以为得救了。结果呢？面具模型一导进Blender，鼻子周围全是漩涡状的布线，想加个控制点调整表情，那线根本不受控制，像一坨纠缠的耳机线。自动拓扑懂个鬼的肌肉走向！它只知道数学上的均匀，完全不管你这模型待会儿要做啥表情。

所以现在我都是半手动。先用自动拓扑打个底，然后上修复工具。Blender里有个Shrinkwrap修整，把低模投影到高模上，一点点把点挪到对的位置。这个过程极度枯燥，但必须做。尤其是面部，鼻翼到嘴角的布线，没两圈环绕你都不好意思说自己是搞角色的。我一般还会在嘴唇内侧加一圈环边，做口型动画时才能自然卷进去，不然就是一张橡皮嘴。

对了，别忘检查极点（pole）。就是那种超过5条边汇聚的点，它会让细分表面产生奇怪的张力。有时候模型渲染完，某个地方总有凹痕，找半天，元凶就是一个藏在鼻孔里的极点。血泪教训。

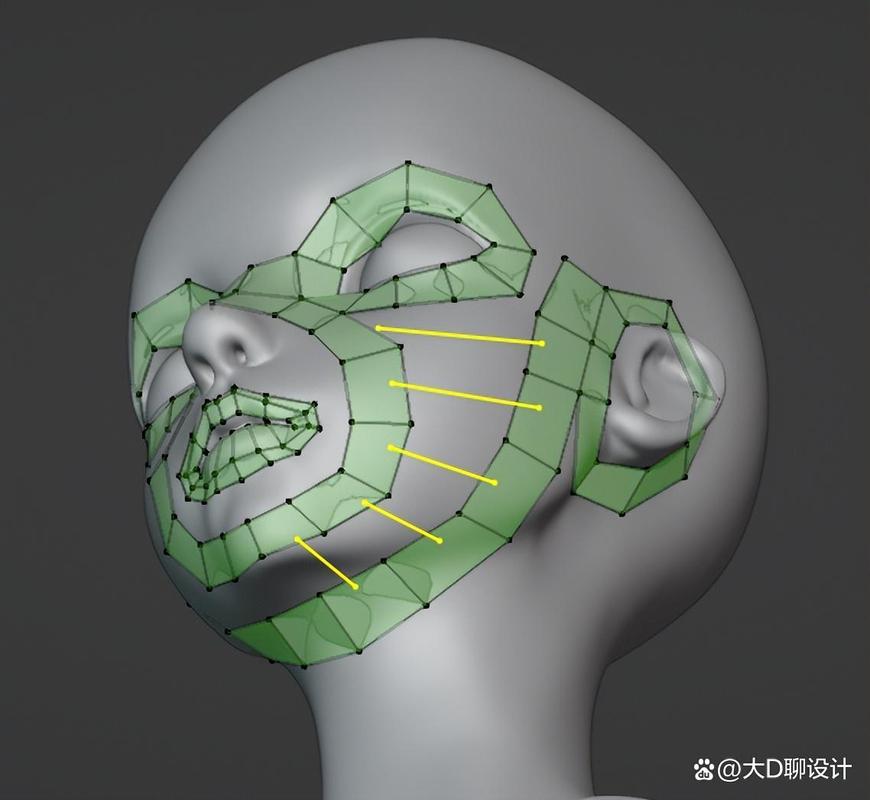

Blender手动重拓扑面部布线过程

剪辑师的隐形杀手：模型拓扑与渲染效率

你可能会说，我是做视频的，模型拓扑关我什么事？关系大了！有一次我负责一个三维片头的合成，用的客户给的源文件。一个飞船模型，480万面，一个齿轮200万面。我打开文件，机器直接卡成PPT。一看拓扑，全是高细分后没优化的面，远景根本不需要那么细。最后我花了两天手动重拓扑，把飞船减到12万面，齿轮降到8万面，带纹理，几乎看不出区别。渲染速度提升了四倍。四倍啊朋友！原本要渲染48小时的一帧，现在12小时内搞定。

所以这里有个实用技巧：多级细节（LOD）。根据镜头远近，准备不同精度的模型。特写用高模，远景用超低模。很多三维软件都支持LOD切换，但前提是，你的低模拓扑得合理，纹理坐标别乱。很多人拓扑低模时把UV搞乱，结果贴图拉伸得一塌糊涂。我一般用传递属性工具，先把高模的UV传给低模，再优化。虽然麻烦，但绝对值得。

多级细节LOD模型对比展示图

说到工具，Blender里的RetopoFlow插件真的香，配合Snapping，面片吸附在高模上，手动画线相当丝滑。Maya用户也可以试试Quad Draw。但不管用啥，核心思路都一样：先定主要线段，再填充面。就像画画一样，先画轮廓再填色块。别一上来就瞎连面，后面改起来想砸电脑。

最后说个心态的事。拓扑优化真的很磨人，一开始可能完全没成就感。但当你看到自己布的线干净漂亮，模型变形如丝般顺滑，那种控制感——爽！所以别怕，慢慢来，先从简单道具开始练手，比如一个杯子，全四边形，环边合理，隐藏多余的边。一点点积累，总有一天你也能对着那团乱麻般的拓扑，冷笑一声：看我把你理顺。

哦，对了。如果你用的是AE的Element 3D插件，模型拓扑还得考虑它的实时渲染优化，它吞面数很厉害，导入前务必先在三维软件里优化好拓扑，否则预览都卡成狗。这个坑我替你们踩过了，不用谢。
