逻辑分析仪抓取：非编采集卡丢帧问题实战

品鉴达人 · 发表于 2026-8-18 12:24

上个月翻出来压箱底十多盘索尼V8磁带，想转成数字剪个家庭纪念片，换了块国产PCIe采集卡，结果一直随机丢帧，有时候十分钟丢个两三帧，有时候一整段直接卡成花屏，折腾了快一个月，什么办法都试过了，重装系统换驱动，换电源换固态，都不管用。卖家一口咬定是我系统兼容性问题，不管。

动手抓之前，先把接线搞对

玩非编剪视频的朋友，大多没碰过硬件调试，一听逻辑分析仪抓取就觉得头大，觉得是电子工程师才会玩的东西。其实真不是。你要解决采集卡的问题，说白了，就是抓采集卡和总线之间的通信时序，看看哪一步不对。

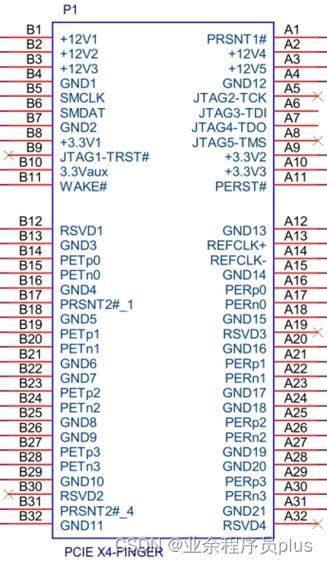

逻辑分析仪连接PCIe视频采集卡引脚接线图

说实话我第一次接线就接错了，把时钟线插到了3.3V供电引脚上，直接烧了一个逻辑分析仪的测试夹，一百多块钱打了水漂❗ 肉疼到现在。

接线要注意什么？第一，引脚定义一定要找对，别自己对着PCB瞎猜。一般只要你说清楚遇到了什么问题，大部分采集卡厂商哪怕不公开原理图，也会愿意给你引脚定义的。第二，不用接太多线，你只需要抓时钟、数据、DMA请求这几个关键信号就行，八个通道完全够用，多了反而浪费时间，还容易引入干扰。

别相信那些卖高端仪器的吹，几百块的入门逻辑分析仪，一百兆采样率，足够对付绝大多数非编采集卡的调试需求了，犯不上花好几万买进口旗舰。

逻辑分析仪抓取参数，这几个一定要调对

我第一次抓出来的波形，全是乱麻一样，连个完整的握手包都找不到，折腾了整整三天，才发现我连参数都设错了。

第一个坑是采样深度。大部分入门逻辑分析仪默认的采样深度只有1K，也就是只能抓不到一毫秒的数据，你采集卡一次DMA传输都比这个长，抓一半数据就满了，出来当然全错。💡 一定要把采样深度调到至少1M，最好开到你仪器支持的最大深度，才能抓到完整的一次传输过程，看到哪里出了问题。

逻辑分析仪抓取PCIe视频采集卡时序参数设置界面图

第二个坑是触发方式不对。别开自动触发，自动触发抓到的全是总线空闲的噪声数据，根本抓不到你要的传输过程。一定要开边沿触发，触发源选时钟上升沿，这样一来，只要时钟开始跳变，仪器就会启动采集，刚好能抓到完整的传输时序。

第三个坑，阈值电压设错。这个真的是新手杀手，我第一次就栽在这里。PCIe总线是3.3V阈值，USB采集卡很多是1.8V，你设高了设低了，都触发不了，要么抓出来全是错的。先查清楚你要抓的总线标准电压，设对了再开抓，能省你好几个小时的折腾。

抓完怎么看，快速定位问题

抓完怎么看，快速定位问题

很多新手抓完一堆波形，看都看不懂，直接就放弃了。其实真的没那么复杂。你不需要把整个波形都看懂，只要把你抓到的时序，和总线标准的规范时序比一比就行，看看哪一步不对。

我那次丢帧，最后找出来的问题是什么？采集卡固件写得有问题，DMA请求比PCIe规范晚了整整12个时钟周期，系统读数据的时候，数据还没准备好，读出来的全是错的，自然就丢帧花屏了。

我把抓出来的波形导出发给卖家技术，人家一开始还嘴硬，看到波形直接就闭嘴了，当天就给我发了新固件，刷完之后，我转了整整十盘磁带，一帧都没丢。

不过话说回来，也不是什么丢帧问题都要拿逻辑分析仪抓对吧？如果你是硬盘满了，或者剪辑软件缓存设置不对，那软件调调就行，犯不上折腾硬件。但是那种随机丢帧，软件层面怎么查都查不出来问题，换了系统换了硬件还是不行的，大概率就是底层时序握手出问题了，软件日志根本看不出来，只有抓一下才能看到问题在哪。

我之前在论坛看好多转老磁带的朋友，遇到丢帧，喷完驱动喷主板，喷完系统喷CPU，折腾大半个月都解决不了，其实很多都是这种底层的小问题。

✅ 玩非编玩采集，多会这么一招，真的不吃亏。几百块的工具放家里，遇到别人解决不了的问题，你拿出来一抓，分分钟定位问题，比你瞎试十次都管用。
