网络分析仪校准：别让你的几万块设备白瞎了

品鉴达人 · 发表于 2026-8-18 12:54

上周帮工作室刚入行的小兄弟调S参数测量，开机一测，驻波比差了快0.5。他说刚收的二手机器怎么会这样？拆开来摸了半天，才发现他校准步骤全错。
很多人攒设备，花大几万买网分，转头就把校准当可有可无的流程，点两下确认就开工。结果测出来的曲线歪歪扭扭，还怪设备不行。
校准不是走流程，是给网分“重定坐标系”

你拿到的网分，出厂校准是在工厂环境做的，换了线，换了接头，换了环境温度，原来的校准参数就不对了。网分测到的信号，要经过自身接头、测试线、你的测试接头，才能到被测件。这些环节的损耗、反射，都会叠加到最终结果里。校准的本质，就是把这些不属于被测件的误差，全部减掉。

说实话，我刚玩的时候也犯懒，省了开短路匹配三步，直接接上天线就测。结果出来的谐振频率差了快100M，扔了我一百多块做的天线样品，心疼了快一周❗

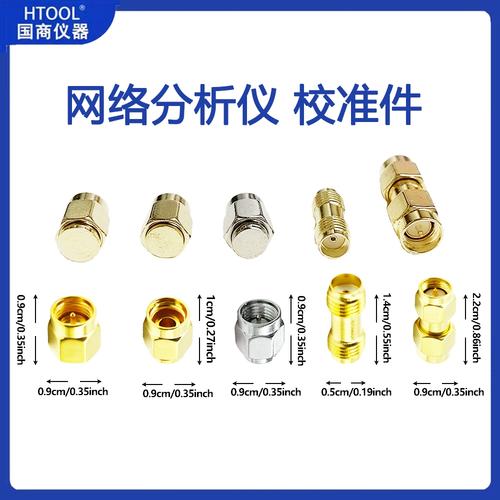

网络分析仪校准机械校准件开路短路负载

这套校准件，别嫌占地方，也别贪便宜买那种公差超大的杂牌。二手网分选的时候，我最先看的不是主机成色，是校准件齐不齐、接头磨损严不严重。见过有人贪便宜，三千收网分，校准件缺了匹配负载，结果测什么都不对，最后又花八百补了个原厂校准件，何苦呢。

我踩过的校准坑，一个个给你列出来

第一个坑，接头不清洁就直接拧上去。网分的接头精度很高，哪怕沾一点灰尘、氧化层，接触电阻直接涨好几个量级，校准出来的误差直接翻番。我现在每次校准，都要用无水酒精棉擦一遍接头，晾干了再慢慢拧，力度卡到刚好，太松接触不好，太紧容易拧滑丝，那换一个网分端口大几千呢。

第二个坑，校准参考面选错。很多新手校准完主机端口，再接一根延长线去测被测件，那你校准的是主机端口，延长线的损耗、反射根本没抵消啊！正确操作是先把延长线接好，把校准参考面挪到延长线的另一端，再做一遍校准，这样出来的结果才是对的。

网络分析仪校准参考面设置界面截图

第三个坑，不预热就直接校准。冬天在没暖气的工作室干活，我刚开机就校，校完放了二十分钟，再测结果偏了快0.3dB。原来网分的内部器件对温度很敏感，开机必须预热，一般最少十五到二十分钟，环境温度波动大的话，隔一个小时就得重校一次。别嫌麻烦，省十分钟功夫，出来的数据全废，你剪好的测试视频发出来，老玩家一眼就能看出不对，脸都没地方放。

💡 还有个容易忽略的点：校准件本身也是有寿命的，用个三五年，最好送计量院校一遍，校准件本身的误差比网分还大，你校准了等于白校对吧？

不同校准方法怎么选，别瞎折腾高端操作

不同校准方法怎么选，别瞎折腾高端操作

现在网分都带好几种校准模式，很多新手上来就想学最高端的LRRM，觉得越复杂越准，真没必要。

SOLT校准，也就是开短路负载直通四步，绝大多数场景完全够用。不管你是测天线驻波比，还是测滤波器插损，频率在10G以下，SOLT的精度完全满足需求，操作又简单，新手练两次就会。能满足需求的方法，就是最好的方法。

要是你频率超过10G，或者做测量需要很长的同轴线，直通校准不好对接，那再考虑TRM或者LRRM校准，业余玩家玩个2.4GWiFi、U段天线，真的用不上。

还有单端口和双端口的区别，要是你只测反射参数，比如天线驻波比，单端口校准就够，省一半时间。要是测传输参数，比如功放的增益、滤波器插损，必须做双端口校准，偷一步，误差能大出一个量级，别抱侥幸心理。

不过话说回来，我现在发测试视频之前，校准完都会先测一个已知参数的标准件验一下，比如拿50欧匹配负载测反射，正常应该在-30dB以下，没问题再开工。就怕哪里漏了步骤，剪几个小时的视频白做。

电子校准件要不要入？说实话，太香了。不用反复拧接头，省时间，还能减少网分端口的磨损，就是贵。要是工作室天天用，咬咬牙入一个不亏。要是你半个月才玩一次，机械校准件完全够使。

别小看这几步校准，你花几万块买的网分，校准不对，测出来的结果还不如几百块的手持驻波表。我见过太多人，攒了大半年钱买设备，不会校准，扔在角落里吃灰，还说网分也就那样，其实就是第一步没走对。

✅ 擦干净接头 ✅ 开机够预热时间 ✅ 选对校准参考面，就这三件事，做到了，你的网分就能给你靠谱的结果。
