视频人必懂的绝缘电阻测试：别让小问题毁了你的大项目

品鉴达人 · 发表于 2026-8-18 14:24

上周帮圈子里一个朋友救项目，好好的4K监看画面总是闪横纹，换了SDI卡换了监视器，折腾三天没找到问题。最后拿表一测——SDI线芯绝缘电阻掉了一半，破皮磨到屏蔽层了。害，白瞎了三天功夫。
为什么视频从业者要重视绝缘电阻测试？

大部分剪片子、跑外拍的朋友，检测线材和设备只会测“通不通”，从来不会测“绝缘好不好”。
信号出干扰、设备偶尔漏电、采集口突然烧穿，你第一反应肯定是牌子货不靠谱，或者自己运气差。
其实百分之三十的这类小故障，根源都是绝缘电阻不达标。
线材弯折太多磨破绝缘层、长期受潮绝缘材料性能下降、二手器材老化、DIY线材加工失误，都会拉低绝缘电阻，一点一点攒出大问题。
不信你翻非编论坛的故障帖，多少人问“我的外置采集卡为什么手摸上去麻”“监看画面总有去不掉的横纹”，十有八九是绝缘的锅。

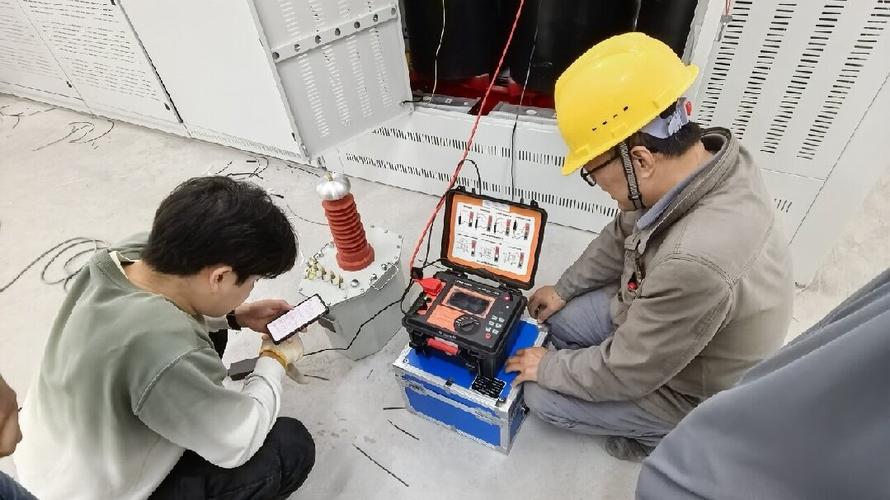

视频剪辑工作室外设绝缘电阻测试实拍

做绝缘电阻测试必须避开的几个低级错误

很多人拿起普通万用表就测，这完全不对❗
普通万用表输出电压才几伏，绝缘电阻都是兆欧级的，低压下根本测不出真实绝缘性能，看起来数值正常，一加负载就露馅。

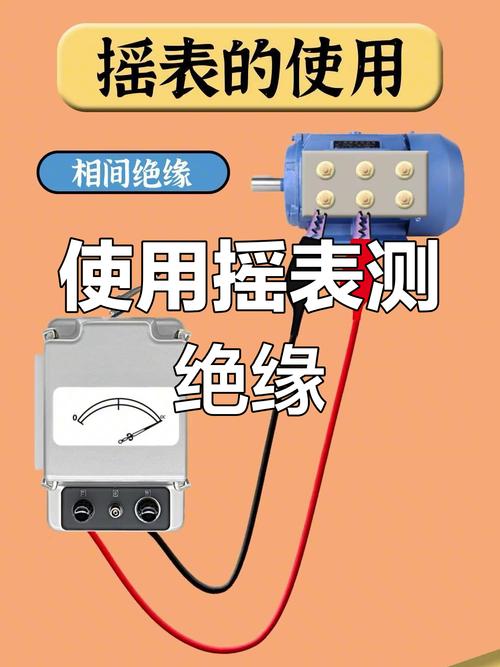

必须用兆欧表（摇表）或者专用绝缘电阻测试仪，别图省事用普通万用表凑数。
测之前必须做什么？把所有设备断电拔插头，把电路里的残留电容放完电，不然不仅烧表，还可能电到你自己，别不当回事。
测试电压怎么选？我们常用的视频信号线材、外设低压电路，选500V量程就够，别瞎选高量程，反而把好的绝缘击穿了。
很多人只测芯线对屏蔽层，不对哦💡，多芯线材比如SDI、DP、HDMI，一定要测每一对芯线之间的绝缘，只要有一对不合格，整根线直接报废。
合格标准是什么？但凡测出来数值低于1兆欧，直接扔，别舍不得那几十几百块。我见过有人舍不得一根两百块的二手SDI线，结果烧了四千多的采集卡接口，修都修不好，懊恼了大半个月。

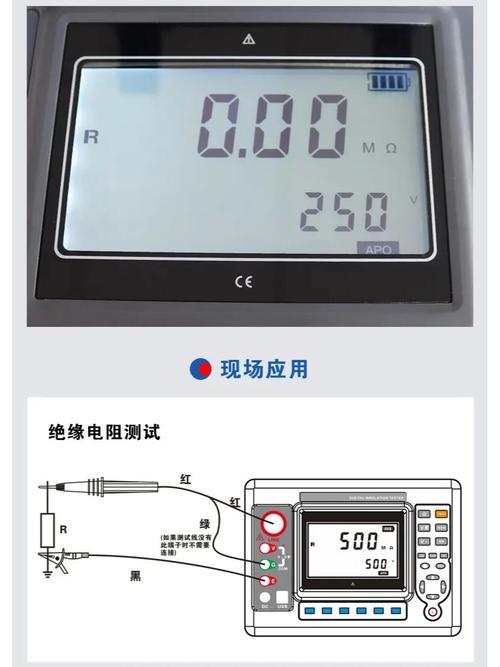

兆欧表测试HDMI视频线材绝缘电阻操作图

日常哪些情况一定要做绝缘电阻测试

日常哪些情况一定要做绝缘电阻测试

说实话，不是只有出了问题才需要测。
外拍回来线材淋了雨、沾了水，别直接插机器，擦干晾一天，测完绝缘再用。回南天持续一个月，工作室器材受潮，开机前把重要的信号线材都过一遍。
买二手器材、二手线材，不管卖家吹得多么神乎其神，拿到手先测绝缘，别上来就插你的主力机，烧了真的没地方哭。
自己DIY线材、焊转接板，焊完一定要测，剥线的时候稍微划破一点绝缘层，你肉眼根本看不到，只有测绝缘才能发现。
每次大项目出外景，出发前抽半小时把所有线材测一遍✅，别到了现场甲方坐着等你，你这边画面闪来闪去，换哪根线都不对，那尴尬劲，我体验过一次，这辈子都不想有第二次。
不过话说回来，也不用草木皆兵。正规大厂出的全新线材，出厂都做过绝缘电阻测试，只要你不摔不碰不磨破绝缘层，放个三五年都没问题。真出问题的，大多是折腾过的二手、受潮的、受过伤的线材。
一百多块就能买个不错的数显兆欧表，工作室几个人拼一个，平摊下来几十块，够用到退休。这点成本，比出了问题砸进去的时间和修器材的钱，真的不值一提。对吧？
