剪辑工作室谐波电流分析：那些坑过我的隐形设备杀手

品鉴达人 · 发表于 2026-8-18 16:39

上个月我工作室新换了调色台和8盘位阵列，刚剪了半个月，怪事就来了。好好的阵列隔三差五掉盘，4K校色好的监视器时不时闪一下，有时候甚至直接黑一秒再亮。找了硬盘厂商换了三块盘，找了装修队改了线路，测了电压完全正常，屁问题没查出来，白花了小三千冤枉钱。最后还是做电力工程的发小过来帮我看，一测谐波电流，直接找到病根。

什么是谐波电流？剪辑室为啥容易出问题

我们日常用的市电，本来是标准的50Hz正弦波。但现在我们工作室里几乎所有设备，从监视器、调色台到阵列、交换机，全都是带开关电源的非线性负载。这种负载会把原本平滑的正弦波削得歪歪扭扭，拆分出来就是基波加上一堆频率是基波整数倍的谐波电流。

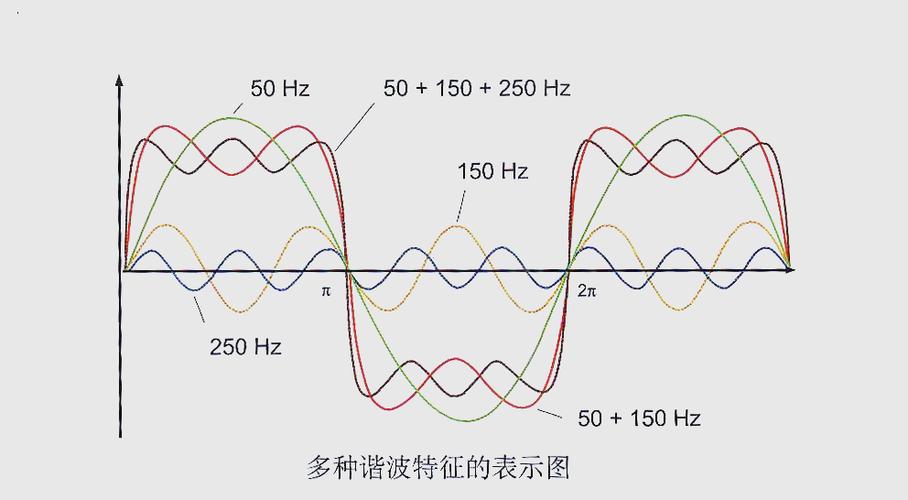

市电基波与3次谐波电流波形对比图

大部分剪辑师跟之前的我一样，天天跟码率、色深打交道，谁会去关心电源里的谐波？对吧？但架不住我们工作室的设备密度太高了啊。一房间的非线性负载堆在同一个回路上，谐波电流叠加起来，分分钟超标。尤其是最烦人的3次零序谐波，全部都堆在零线上跑不出去，时间长了零线发热不说，还会干扰所有设备的电源信号。

谐波电流怎么分析测量？普通人也能操作

别觉得谐波分析是什么高大上的电力项目，普通人花点小钱就能搞定。我发小告诉我，不用借十几万的专业设备，网上一百多块就能买到带谐波电流分析功能的智能插座电表，插上去就能看各次谐波的畸变率。

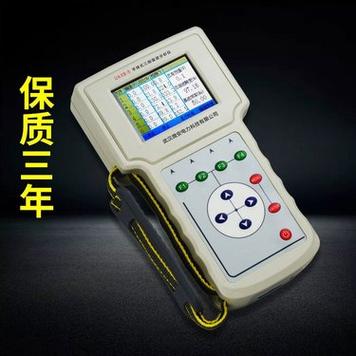

便携式谐波电流分析仪测工作室插座读数图

测出来就看两个数。一个是总电压畸变率，国标要求公网是不超过5%，超过5%就属于会出问题的范畴。我当时测出来是11.7%，接近超标两倍，能不出事吗？另一个就是看3次谐波的电流占比，占比超过30%基本就是实锤了，你的零线已经被谐波堵得够呛了。

谐波电流超标怎么处理？适合小工作室的低成本方案

谐波电流超标怎么处理？适合小工作室的低成本方案

一说到解决谐波，搜出来全是大公司用的有源滤波柜，大几千上万，小工作室哪经得起这么造？💡我亲测三个低成本方案，花几百块就能解决大部分问题。

第一个，分回路布线✅。我之前图省事，整个剪辑区十多台设备全走一根主线，谐波直接叠满。把调色台、阵列这些大功率设备分到另外一个回路之后，畸变率直接降到了6.2%，效果立竿见影。第二个，换带谐波抑制的PDU❗。别买几十块的裸空PDU了，换个带滤波和谐波抑制的，也就两百多，插上去又能掉两个点的畸变率，比换线路便宜多了。第三个，如果零线电流真的太大，找电工换粗一号的零线。3次谐波都堆在零线上，细线发热不仅干扰设备，还有起火风险，几十块一米的线，花不了几个钱就能搞定。

说实话，我之前换三块硬盘的时候真的欲哭无泪，怎么都想不到是谐波搞的鬼。很多剪辑师遇到莫名其妙的问题，校色完偏色、阵列掉盘、鼠标飘、显示器闪屏，上来就怪设备质量差，换这换那，最后白花一堆冤枉钱。不过话说回来，也不用太焦虑，如果你工作室设备没出这些莫名其妙的问题，那不用瞎折腾。要是经常出一些找不到原因的奇奇怪怪的问题，真的去测测谐波。真别不当回事，等烧了设备哭都来不及。
