金属打印支撑：踩过万元坑才总结出的实操经验

品鉴达人 · 发表于 2026-8-18 23:54

上个月接了个航天院所的小零件单，铝合金，带一处42度的大悬垂。差点死在支撑上。
为什么金属打印支撑和塑料打印完全不是一回事

很多刚从塑料转金属打印的新手，第一反应就是支撑不就是撑着形状不让塌吗？有什么难的。我刚入门的时候也这么想。直到第一次打印钛合金零件，用了塑料切片那套支撑参数，出来直接裂成两半。

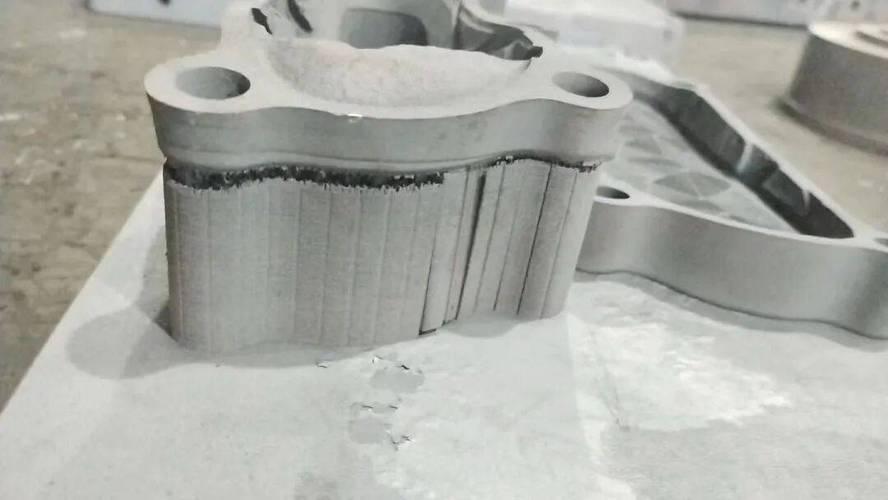

金属3D打印错误支撑导致热开裂零件实拍

金属打印支撑的核心作用不光是定型，更是导热。塑料打印冷却快，应力小，支撑只要能撑住形状就行，撕完修修就完事。金属打印是烧结成型，一层一层堆起来，局部温度能上千度，如果支撑不够，热散不出去，冷却收缩的应力会直接把零件从内部扯裂。更别说还要锚定基板，金属收缩应力大到能把整份零件从基板上掀起来，刮到打印机的刮刀，那维修费用够你喝一壶。说实话，我刚入行那会就撞过一次，赔了小两千。疼。
不同支撑类型怎么选？只说能直接用的干货

现在切片软件里常见的就三种：块状、树形、点状。很多新手盲目跟风吹树形支撑，说省料后处理方便，我就笑笑。树形支撑确实省料，接触面积小，但是刚性差啊。超过30度的大悬垂，壁厚超过5mm的零件，你用全树形支撑打钛合金，大概率打印到一半就歪了。💡

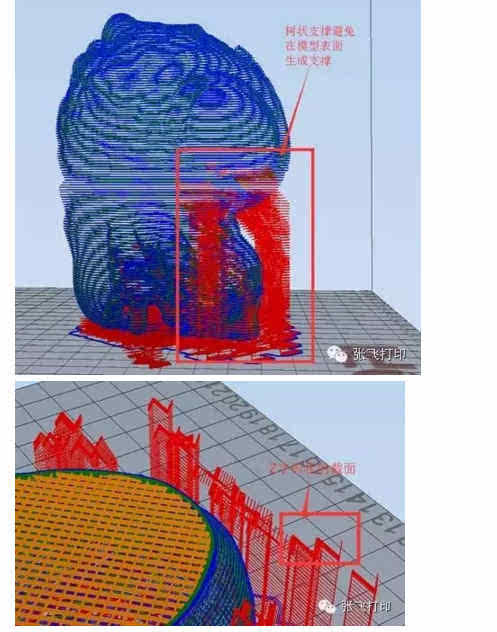

金属3D打印块状树形支撑对比切片图

块状支撑刚性拉满，稳得一批，但是费料，后处理磨到你手腕酸，留的痕也深。那怎么平衡？我现在用了大半年的搭配：根部接基板用加宽块状，支撑主体用树形，接触零件的点位用点状，既保证了刚性够导热好，又省了料，后处理还方便，亲测打印成功率直接涨了30%不止。❗
还有参数，很多软件默认的支撑密度真的不能信。打印铝合金，15%-20%够了，打印钛合金或者高温合金，支撑密度最低要调到30%，收缩率摆在那，应力大到你想不到，密度不够撑不住。对了，支撑间距也别瞎拉，最大不要超过两倍壁厚，不然热肯定散不出去。
去支撑的小技巧，能帮你省一半返工率

去支撑的小技巧，能帮你省一半返工率

很多人打印完，线切割直接贴着零件表面把支撑切下来，然后拿角磨机猛磨。磨完要么坑坑洼洼，要么直接把零件的棱角磨掉尺寸超差，我之前没少犯这个错。老师傅教我一招，线切割的时候，支撑根部留1mm左右的余量，别直接切到零件面，然后拿细齿碳化硼锉刀慢慢修，精度能控制在0.01mm以内，比角磨机准太多。✅
内腔里的支撑怎么办？现在可溶性金属支撑成本还太高，一般工厂用不起，大部分还是电火花掏或者酸蚀。不过话说回来，酸蚀对零件本体也有腐蚀，不到万不得已别用，宁愿多花点时间用电火花清。
还有个90%新手都会忽略的细节：支撑接触点直径控制在0.3-0.5mm，接触角度调成30度斜角，别做直角，这样去支撑的时候，不会带下来一块零件本体的材料，留下的坑也小，稍微抛个光就平了。
金属打印这行，支撑真的是灵魂。零件打废，十个有七个是支撑没做好。我现在打之前，都会对着模型磨半小时支撑参数，不会图快用默认。毕竟打坏一次，材料钱工时钱，损失的不仅是钱，还有客户的信任对吧？
