剪圈修设备必看：万用表测通断实用技巧

品鉴达人 · 发表于 2026-8-23 20:27

上周我那台用了五年的剪辑台定制推子，突然有一路推子没信号。折腾了半小时软校，动了硬件设置还是不行。估摸着是内部走线断了。翻出积灰的万用表，才发现好多剪友居然连测通断都不会。

真不奇怪，大部分剪辑师天天跟软件打交道，硬件小问题第一反应就是寄修，白花好多冤枉钱。为啥剪视频的得自己会用万用表测通断

你要是经常剪片外接各种设备，一堆线堆在桌子底下或者拖在剪辑台边上，常年被椅子压、被脚踢，用个一两年断芯太正常了。

HDMI线插上去没画面，到底是线断了还是接口坏了？定制剪辑键盘某个快捷键按了没反应，是轴坏了还是内线断了？导播台、采集卡的外接控制线拉来拉去，没信号了哪里找问题？

这些小故障，不用找电工，不用寄修，自己拿万用表测五分钟，就能出结果。省下来的运费维修费，买两块硬盘香多了。

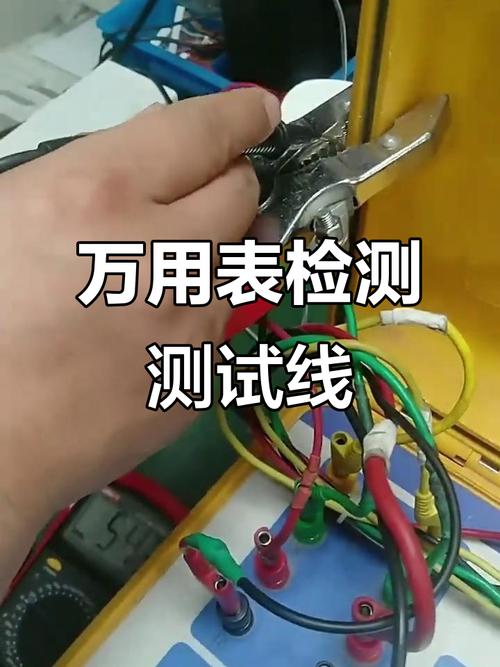

剪辑师工作台万用表测HDMI线通断实拍

说实话，万用表测通断本质上没什么门槛，就是测两个点之间导不导电，导电就是通，不导电就是断。对我们剪圈来说，足够解决百分之八十的常见硬件小问题了。万用表测通断的正确操作，别踩坑

第一步，找对档位💡。就是那个画着小喇叭图标的蜂鸣档，别瞎转到电阻档去。当然电阻档也能测，但蜂鸣档不用盯着屏幕看，听响声就够，太适合我们这种剪片剪久了眼睛累的人。

❗重中之重：测设备一定要先断电！拔插头！测内部走线要等电容放完电，虽说低压线没什么危险，但炸表笔搞烧主板的例子我也见过，犯不上。

测之前先验表。两个表笔碰在一起，蜂鸣器响，说明表是好的，表笔接触没问题。我早年就吃过亏，表笔线头松了，测了十分钟全错，差点把好端端的一根SDI线剪了，懊恼到拍桌子。

操作没什么复杂的：你要测哪两个点之间通不通，一个表笔搭一头，另一个搭另一头，响就是通，不响就是断。就这么简单。

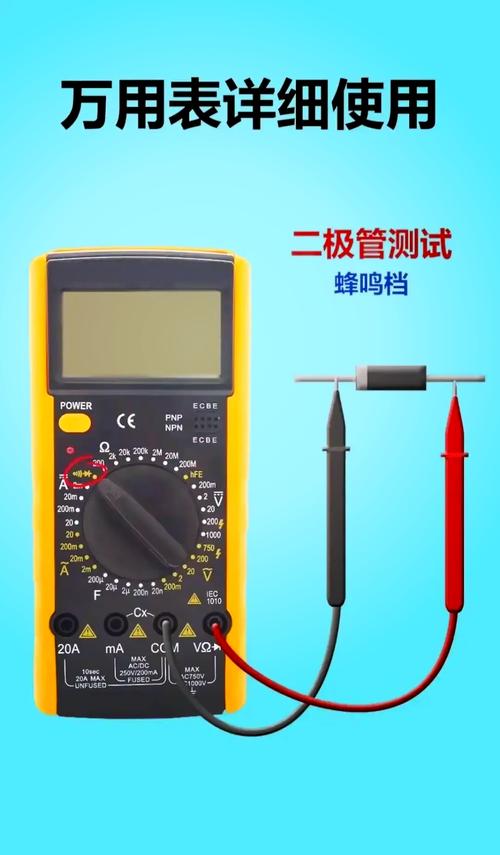

入门数字万用表蜂鸣档档位标识实拍

说几个我踩过的坑，给你们提个醒。
第一个，表笔接触一定要牢。别手指头滑没挨上，就说线断了，白忙活。测细线或者小引脚的时候，可以把表笔头磨尖一点，好对位。
第二个，带电阻、电容的电路别直接测。比如你测一个按键，按键旁边并联了电阻，就算按键断了，蜂鸣器也会响，这时候你得把元件一头焊下来，再测才准。
第三个，线材的屏蔽层别忘了测。好多人只测信号芯，屏蔽层断了一样会出问题，比如HDMI干扰闪屏，很多就是屏蔽层断了导致的。剪圈常见故障的通断测试技巧

剪圈常见故障的通断测试技巧

针对我们剪视频常遇到的问题，说几个针对性的小技巧，拿过去就能用。

第一个，HDMI/SDI线没信号。把线两头摆开，找对针脚定义，对应每一个针脚挨个搭表笔，有一个不响就是断了。百分之九十的断点都在接头根部，剪掉一截重新压个接头就能用，不用直接扔了买新的，我上个月就救了一根两百多的光纤HDMI，省大了。

第二个，剪辑自定义按键失灵。拔了键帽，测轴体的两个引脚，按下去的时候蜂鸣器响，弹起来不响，轴就是好的。要是按了不响，直接换轴就行。如果轴没问题，那就是PCB板的走线断了，顺着走线一路测，很快找到断点。

第三个，外设控制器推子没反应。大多是内部排线老化或者松了，把排线拔下来，测两头对应引脚，哪个不响换哪根，几块钱就能搞定，不用换整个控制器。

说实话，真不用买太贵的万用表。几十块的入门款，完全够我们平时测通断用，没必要买几千块的工业表，放你剪辑台抽屉落灰，浪费钱。

不过话说回来，尽量选带NCV非接触验电的，贵不了十块八块，平时测个插座火线零线也方便，不亏✅。

前阵子帮隔壁工位的剪友测他的采集卡控制线，找了半天断点居然在桌子脚压的地方，他压了大半年，一直以为是采集卡坏了，都看好新的了，差点花两千多换卡。就花了五分钟测，省下两千多，你说这技巧值不值得学？

反正工具放那也占不了多大地方，下次设备出问题，别先想着找人修，掏出来测个通断，说不定问题就解决了。
