信号发生器输出：剪辑校色领域你不知道的踩坑指南

品鉴达人 · 发表于 2026-8-23 20:58

去年给本地传媒公司搭4K校色棚，在信号发生器输出上踩了大坑，白折腾整整三天。说出来都是泪。
很多做剪辑的朋友，听着“信号发生器输出”觉得这是电子工程师的玩意儿，跟剪片子不搭边。真不对。你要做专业监看、校色、采集卡排障，这东西是刚需。

剪辑领域用的信号发生器输出，到底是什么

跟实验室里测电路的那种不是一回事。我们用到的信号发生器输出，本质就是输出符合广电标准的测试信号——彩条、色卡、灰阶、固定帧这些，给显示设备、采集卡做校准和排查用的。
现在早就不是当年那种半人高的大铁盒子了，口袋大小的便携设备就能搞定专业需求。

视频校色用便携信号发生器输出接口实拍

说实话我一开始就是被“便携小巧”“支持4K”的宣传骗了，没仔细看输出参数，买回来根本用不了。谁踩谁知道❗

九成新手会踩的信号发生器输出参数误区

第一个坑，输出位深和采样不匹配你的工作流程。
很多杂牌设备宣传页写着支持4K，实际只能输出8bit 4:2:0的信号。你拿来校监看HDR的专业显示器，需要的是10bit 4:2:2甚至12bit 4:4:4的输出，参数不对，测出来的色准从根上就是错的。我当年就是这个问题，校完色剪出来的HDR片子，发到院线预审总是偏色，换了两根SDI线都不对，最后才发现是信号发生器输出不对，太窝火了。

第二个坑，忽略输出时序的精准度。
如果你要测采集卡的延迟，或者校准多屏同步的时序，信号发生器输出的帧时序误差必须控制在1微秒以内。差个几微秒，算出来的延迟就能错两帧，完全没用。很多便宜设备就是这里偷工减料，输出时序飘得厉害，只能拿来当彩条发生器凑活用，干不了精准活。

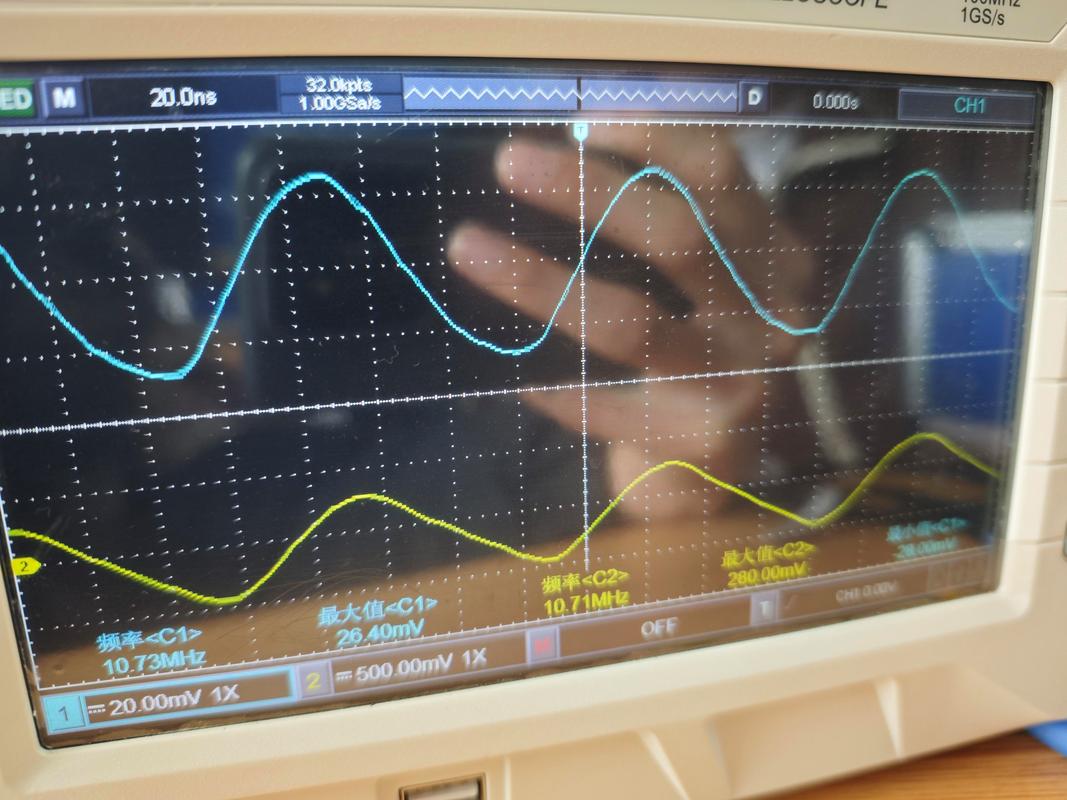

信号发生器输出HDR测试彩条示波器波形图

不过话说回来，也不是说一定要买十几万的广播级设备。个人剪辑师校自己的民用显示器，两三千块带标准输出的便携款就够了，不用追求顶级配置。💡给个小提醒：买之前一定要找商家要第三方出具的输出参数检测报告，别光看宣传吹。

信号发生器输出能解决剪辑师哪些实际问题

信号发生器输出能解决剪辑师哪些实际问题

第一个，校色后的验证✅。
校色仪校完显示器，你别直接就用。拿信号发生器输出标准24阶灰阶卡和ITU-R BT.2111彩条，直接就能看显示器的灰阶断层、色域偏移有没有校正好，不用靠自己的眼睛猜，省了好多事后翻车的可能。

第二个，采集卡故障快速排查。
你做直播或者外采，采集卡总是掉帧、出绿屏，换了线换了主机还是不对，怎么办？拿信号发生器接采集卡，输出一个固定的标准测试信号，要是还出问题，那肯定是采集卡坏了，要是没问题，就是前端摄像机的问题，几分钟就能排完错，不用瞎猜半小时。

第三个，输出流程校准。
你做HDR转SDR，总是发出去之后颜色不对，要么太暗要么过曝。用信号发生器输出标准HDR测试信号，过一遍你的转码输出流程，在示波器上对比波形，一下子就能找到转码参数哪里不对，比你剪好反复输出试错效率高太多。

做了五六年剪辑，我才明白，专业活拼的就是这些细节。很多人一辈子没碰过信号发生器输出，那是因为没做过专业级的监看项目，真到你要用的时候，搞懂输出的坑，能少走一个月的弯路。
