网络分析仪校准：非编信号测试容易忽略的致命细节

品鉴达人 · 发表于 2026-8-23 21:44

上个月帮省台的朋友调8K现场直播的采集链路，测12G-SDI的信号误码和链路损耗，折腾了整整三天，换了三块采集卡两个对接头，差点把整个机柜的设备全拆了，最后发现问题出在哪？网络分析仪三个月没校准，频响飘了快3dB，测出来的数据全错。
真坑。

为什么剪4K/8K成片总出马赛克？你没校准网络分析仪

很多非编岗的兄弟，平时调设备测链路，掏出来网络分析仪插上线就测，谁会想起校准这茬？对吧？
你以为这玩意是个万用表，换个电池就能用？放机房机柜里落灰大半年，温度湿度天天变，内部的参考阻抗、频响响应早就飘得没边了，测出来的插入损耗差两三个dB都太正常。
你想，采集卡的输入阻抗匹配不对，链路回波损耗不合格，信号传过来就丢包，你采回来的素材，剪的时候动不动卡，时间线拉不动，成片导出到处有马赛克，你找半天硬件问题，换了采集卡换线，最后还是错，根本想不到根源是网络分析仪没校准。
所有高速信号测试的精度，根子都在校准上。 没有校准的仪器，测出来的数连参考价值都没有。

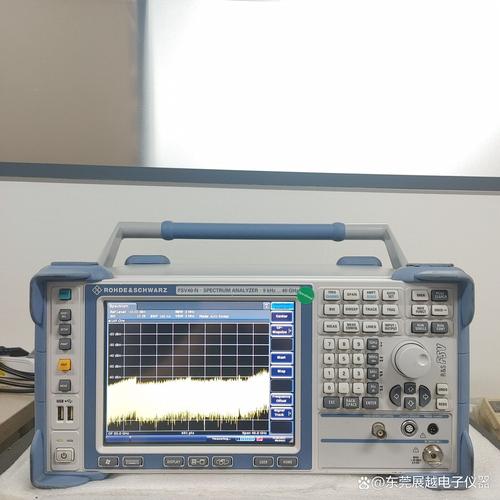

非编信号测试桌面网络分析仪校准实拍

日常测试自己就能做，不用送计量院花冤枉钱

说实话，很多人一听到校准就觉得是计量院的活，动则几千块，还要等一周，太麻烦。不过话说回来，咱们非编做日常的信号链路测试，自己做电子校准就行，十分八分钟就能搞定，一分钱不用花。
现在新出的网络分析仪，基本都标配电子校准件，只要按步骤来就行。给你们捋一下我每次做的流程：
❗ 第一步，先预热。绝对不能开机就校。仪器内部的晶振、衰减网络没热稳定，校完也是白校。夏天至少半小时，冬天机房冷，要一小时打底。
💡 第二步，清接口。SMA或者BNC接口的针脚、内壁一定要吹干净，别留焊渣、灰尘，氧化层最好用酒精棉擦一下，接触不好校准出来全是错。
第三步，一定要选对应频率的校准配置。你测12G-SDI要用到12GHz以上的频率，别拿个3GHz的校准件凑数，高频段根本不准。很多人就在这栽跟头。
别漏了负载校准！很多图省事只做开路短路直通，跳过负载，那反射参数肯定错，你测接头回波损耗能差出去好几个dB。我之前就干过这事，跳了负载，测出来采集卡回波不合格，差点把几千块的采集卡返厂，现在想起来都懊恼。

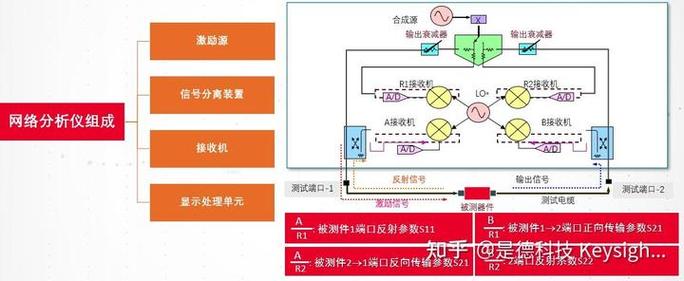

网络分析仪电子校准件连接接线示意图

校完必须做验证，别白忙活半天

校完必须做验证，别白忙活半天

校准完不是直接就能用，一定要验证。我每次校完都会拿一个已知参数的标准衰减器测一遍，比如拿个10dB的固定衰减器，测出来的插入损耗偏差在0.1dB以内，才算合格。
如果偏差超过0.5dB，那大概率是接口没拧紧，或者校准件放久了飘了，拆了重新校就行，没多少功夫。
多久校准一次？如果你天天用它测链路，每周做一次电子校准就够。如果放了半个月以上没动，下次用之前一定要重新校。机房温差大，今天开空调18度，明天关机房28度，差十度，仪器参数也会变，必须重校。
每年最好还是送计量院做一次溯源校准，拿个校准证书，不管是应付项目验收还是自己心里有数，都有用。毕竟咱们做项目，甲方要你出测试报告，仪器没溯源，人家不认你的数据，卡你验收，犯不上。
别嫌麻烦，真的。上个月我在论坛看个兄弟发帖，说自己买的顶级采集卡，测出来的带宽比官方标称少了快1G，下面一堆人说买到翻新卡了，要找商家维权，结果那兄弟回头按方法校准了一遍网络分析仪，再测，数据完全对上。你说，这事闹的。
花十分八分钟做个校准，比你折腾几个小时甚至几天找问题强太多了。对吧？
