视频剪辑机房必看：绝缘电阻测试的实操与避坑

品鉴达人 · 发表于 2026-8-23 23:14

上个月帮朋友搬新剪辑机房，三台调色台两套满阵列工作站，刚推上总闸，啪的一声跳闸，再合闸，一块装了几十T项目素材的企业盘直接冒了青烟。谁能想到。
是预埋穿线管的时候，工人拉线刮破了电源线绝缘层，磨了半个月才出事。很多剪友攒机器，眼睛只盯着CPU几核显卡多大显存阵列卡够不够快，愿意花几万块买校色仪买监听音箱，连一百块的绝缘测试都懒得做。心真的太大了。

为什么视频剪辑机房必须做绝缘电阻测试

你掰手指头算算，你机房里那堆家伙事儿，哪一个不得大几千上万？调色台、校色监视器、磁盘阵列、话放、监听音箱，随便烧一个，心疼大半年。
机房布线不管是明装还是暗埋，穿管的时候很容易刮破绝缘皮，装修工人赶工期，根本不会停下来给你检查。哪天破皮碰到金属线管或者地线，一开机就出问题。漏保确实能跳闸保命，但跳之前已经可能给你设备冲坏了。

💡 绝缘电阻测试测的就是带电部件和外壳、非带电部件之间的绝缘性能，有没有漏电、绝缘破损，提前就能查出来，不用等出事了才后悔。
❗ 只要是暗埋布线、旧机房改造、新增设备跨房间走线，必须测，没有例外。
我之前碰过一个独立剪辑师，自己改家庭剪辑室，走了一条地插线，穿管的时候被钢筋刮破一点绝缘，测出来绝缘只有0.2兆欧，国家规范要求是0.5兆欧以上才合格，他觉得没事凑合用，结果半年后夏天拖地地面受潮，直接跳匝烧了刚买的两万多的普罗色彩监视器，哭晕在沙发上一下午。

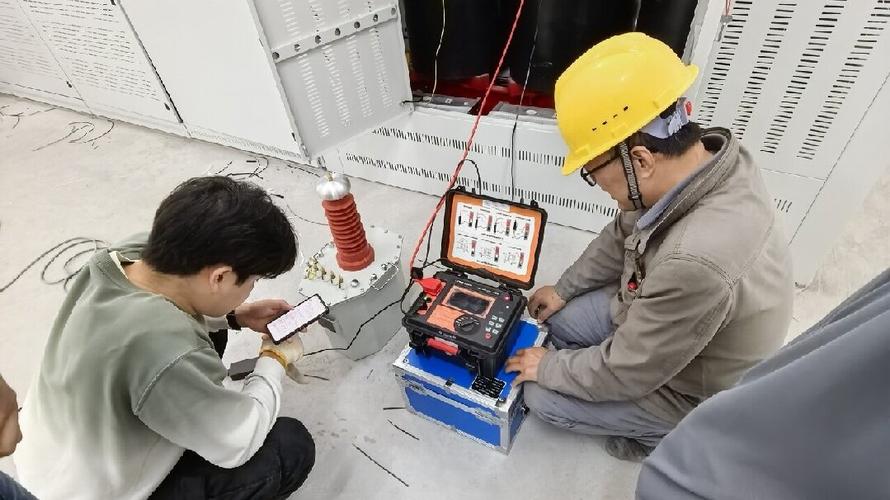

视频剪辑机房布线绝缘电阻测试现场图

自己做绝缘电阻测试需要准备什么

说实话，不用花大几千请专业电工团队上门，你自己改个小机房，自己买个表就能测，一百多块就能搞定，比你买个转接线贵不了多少。
💡 选量程覆盖1000兆欧、支持500V测试电压的数字兆欧表就够用，民用机房低压供电完全满足，比老一辈用的手摇摇表方便太多，不用晃半天，出数快，新手也能看懂。

❗ 这里必须说死规矩：测试前一定要断开总闸，拔完所有回路的负载，绝对不能带电操作。我见过新手图快带电测，直接烧了表还差点电到自己，太危险。
测试的时候，不光要测相线和零线、相线和地线、零线和地线之间的绝缘，如果你把HDMI线、SDI线和电源线穿了同一根线管，一定要测电源线和信号线屏蔽层之间的绝缘。我真见过电源线破皮碰到SDI线，开机直接烧了显卡的SDI采集口，一块专业采集卡大几千，说没就没。

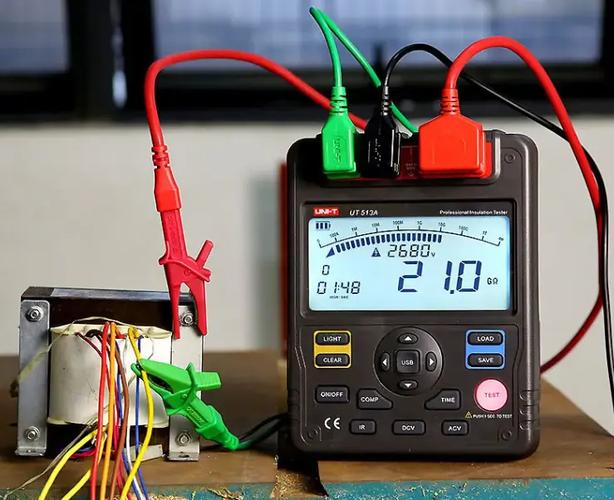

数字兆欧表测试墙内电源线绝缘实拍

测出不合格该怎么处理

测出不合格该怎么处理

测出绝缘电阻低于0.5兆欧，就是不合格，别抱有任何侥幸心理。
我之前有个做婚庆剪辑的朋友，测出0.3兆欧，说我反正漏电保护会跳，凑合用没问题，结果夏天梅雨季节机房湿度大，漏电流变大，直接烧了阵列柜的电源板，里面八十多T的客片素材，最后花了三万多块才恢复出来，这点钱够找十个电工做一百次测试了，犯得着吗？😤

如果是活线，直接抽出来换一根就行，花不了几十块工钱。如果是死线抽不出来，要么重新走明线装个好看的线槽，要么直接废掉这个回路不用，千万别凑活。
不过话说回来，用了五六年以上的旧机房，新增了好几台设备加负载，最好也抽时间测一次。电线老化绝缘会慢慢下降，等你摸机箱能感觉到麻手，已经很危险了，设备也大概率被击穿了。
对了，很多人忘了测外设的线，比如长期拖在地上的摄像机外接电源线、舞台收声用的卡侬线，磨久了绝缘破了，不光漏电，还会带电流噪音，你录出来的声音全是底噪，还以为是话放不好，换了一堆设备才发现问题，测一下也就一分钟的事儿。

✅ 几十万的设备都买了，花一两百块买个表，花半小时测一遍，买个踏实。反正我身边做过测试提前找出问题的，没一个说后悔的，抱着侥幸心理没测出事的，都悔青了。
