耐压仪打高压：视频器材DIY必须掌握的安全测试技巧

品鉴达人 · 发表于 2026-8-23 23:30

上周帮圈里兄弟改完RED Epic监视器的内置供电板，通电能亮，一切正常，上机前我习惯性拉去做耐压仪打高压，一升电压直接击穿报警——当场傻了。之前翻遍所有DIY教程，没人提过给DIY视频器材打高压要降限额啊。

为什么视频器材DIY一定要做耐压仪打高压

很多剪辑师改完供电、做完定制线材，通电能亮就直接用上了，觉得哪那么多幺蛾子。

殊不知绝缘层的暗伤、走线的刮破、爬电距离不够，这些问题根本看不出来摸不出来。只有耐压仪打高压能帮你把隐患揪出来。

💡 我见过最离谱的例子，一个做独立纪录片的朋友，自己DIY了8盘位的外接RAID素材柜，省了快一万块，用了三个多月，电源进线的绝缘被金属外壳磨破，连电烧了四块装满素材的硬盘。那是半年跟拍的非遗项目，没有备份，说没就没了。

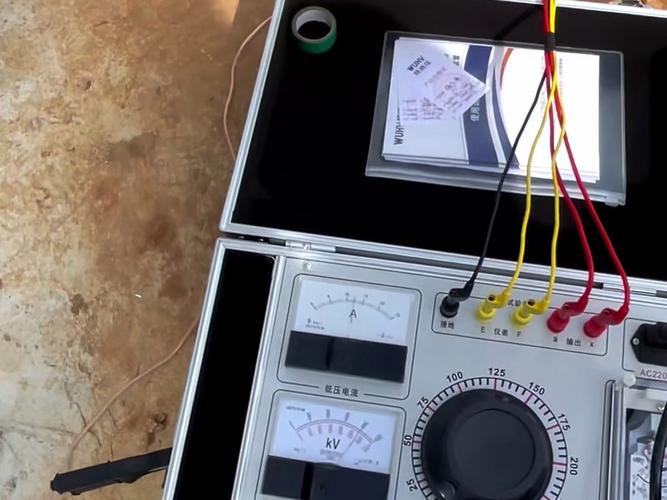

耐压仪打高压测试视频改装供电板现场图

说白了，我们玩DIY不就是为了省点钱，配出适合自己干活的器材吗？前期省十分钟测试，后期真出问题，亏的都是好几倍的钱。

耐压仪打高压最容易踩的三个致命坑

第一个坑，上来就把电压拉满测试❗

很多人看工业标准都是打几千伏，觉得越高越安全，直接把耐压仪干到AC4000V，你那普通DIY用的FR4板材，线间距才一两毫米，不击穿才见鬼啊。说实话，我们做视频器材供电，绝大多数220V进线端打1500V维持一分钟就够，DC低压端甚至500V都能满足要求，完全没必要拉满逞能。

第二个坑，漏电流阈值设错✅

很多新手只看电压，根本不知道漏电流才是判断合格不合格的核心。阈值设太大，哪怕已经漏电了仪器也不报警，等于白测；设太小动不动就误报警，把好板子当成坏的扔，纯纯浪费时间。我自己用的参数：进线端10mA漏流阈值，DC端5mA，这么多年从来没出过错。

第三个坑，打完高压直接上手碰

说出来都是泪，我刚玩DIY那会，打完高压看仪器报警，直接伸手拔线，被电容存的高压电得手麻了三分钟，连鼠标都握不住，当天要交的片子硬生生拖了通宵。哪怕仪器已经断电放电，只要打过高压，一定要多放个三五分钟再碰，命重要。

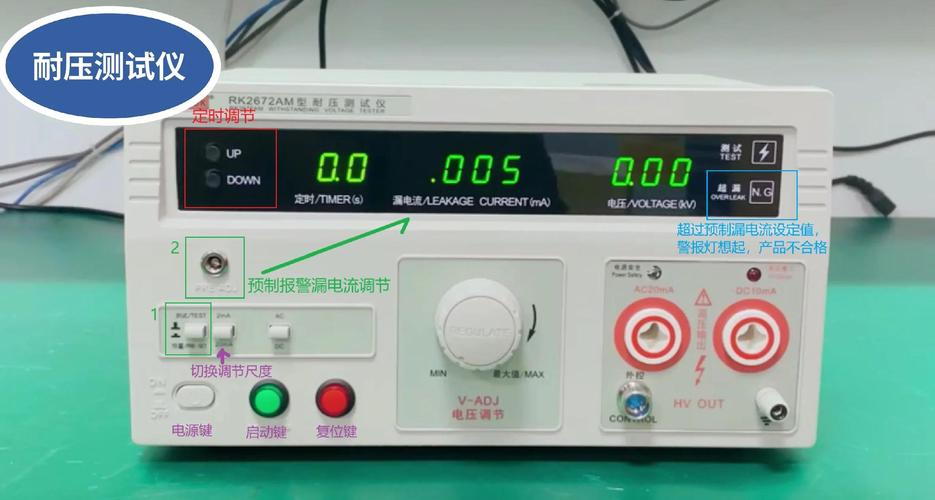

耐压仪打高压漏电流参数设置界面图

给剪辑师DIYer的极简实操流程

给剪辑师DIYer的极简实操流程

不用羡慕工业级的大几万耐压仪，我们自己玩DIY，某宝几百块的便携式手持耐压仪完全够用，毕竟又不做批量出货，就是测个自己用的器材，够了。

步骤真的不复杂，记好这几步就行：

先把被测器材的所有电源端短接，外壳接耐压仪的接地端，千万别接错。如果是带主控芯片的板子，一定要把所有芯片引脚都短接接地！我当初刚入门的时候，忘了这步，直接把一块一千多的Atomos控制板打穿了，心疼了我小半个月，连吃泡面都舍不得加肠。

然后电压从低慢慢往上升，别一开机就怼到目标电压，慢慢来。升到目标电压之后维持一分钟，仪器不报警不击穿，就是合格。

不过话说回来，别觉得只有改电源才需要打。你自己重新焊了SDI线、HDMI线，换了电源头子，最好也测一测芯线和屏蔽层之间的绝缘，不然插相机上烧了接口，那维修钱够你买十台耐压仪了。

真出问题就是大事，你熬夜大半个月剪的片子，甲方第二天就要，结果外接硬盘电源炸了素材全没，那滋味谁遭得住啊？

我现在改完任何带电的DIY器材，第一件事就是拉去打高压，已经成了条件反射。花十分钟换几年的安心，怎么算都不亏。
