做现场剪辑直播总出莫名问题？不妨做下谐波电流分析

品鉴达人 · 发表于 2026-9-1 13:26

上周帮朋友搭户外直播的导播台，刚开录没十分钟，四路采集卡输出全出均匀横纹，监听耳机里全是滋滋的固定频率底噪。换了SDI线、换了采集卡、甚至换了笔记本，问题一点没改善。折腾了四个小时，差点误了客户的活动，我至今想起都气。最后还是做电力的朋友远程提醒，查电源谐波，一测一个准。

视频圈为啥要关心谐波电流分析？

很多做非编、跑现场的剪辑师，天天跟PR、达芬奇、采集卡打交道，从来没想过电源会出问题。对吧？大部分时候办公室市电稳得很，你根本感觉不到异常。但只要碰到户外直播、商演场地、老写字楼机房，一堆大功率设备挤在同一条电线上，谐波分分钟教你做人。

简单说，咱们国家市电是标准50Hz的正弦波，谐波就是叠加在这个标准波上的杂波，这些额外的杂波电流就是谐波电流，会把原本干净的电源电压搅得歪歪扭扭，等于给你的剪辑设备、导播设备喂了“脏电”。

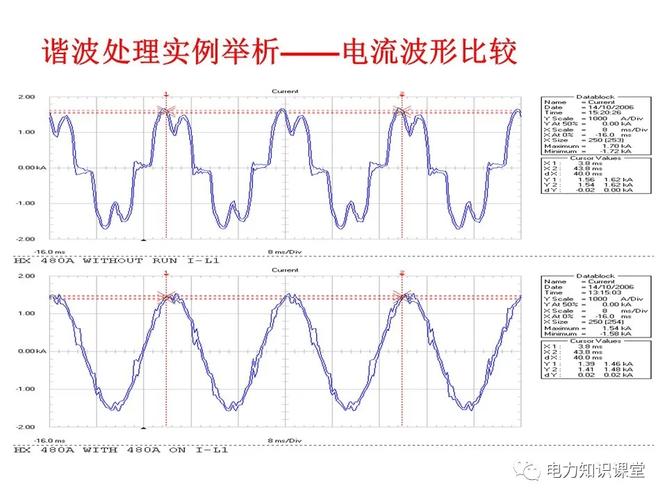

电网标准正弦波与带谐波电流波形对比图

你猜谐波会搞出什么幺蛾子？采集画面有消不掉的固定横纹、声卡输出底噪怎么降都降不下来、非编硬盘时不时莫名其妙掉盘、甚至专业调色屏偏色你都找不到原因❗ 大部分人第一反应是线材不行、设备垃圾、显示器坏了，换一圈几万块砸进去，问题还在，你说闹心不闹心。

剪辑师怎么快速做谐波电流初步分析？

不用搞那种几万块的专业电力分析仪蹲那测半天，我们做视频的，随手就能搞初筛，成本几十块都不到。

第一种，拿带频谱显示的USB声卡，插在你设备取电的同一个插排上，开频谱测电流声，就能看到谐波的峰值分布。奇次谐波是视频设备干扰的重灾区，3次、5次、7次谐波对应150Hz、250Hz、350Hz，你在频谱上看到这几个点的峰值特别高，基本就实锤谐波污染了💡

视频导播台电源谐波电流频谱测量图

第二种更简单，找个普通的FM收音机，调到没有台的空频段，靠近你设备用的插排，滋滋声越大，谐波污染越严重。信我，这个野路子我测了七八次，准得离谱。

如果你的非编机房在办公楼低楼层，楼下就是大功率中央空调或者电梯机房，一定要抽五分钟测一测！ 我之前待的公司，剪辑室剪4K总是随机卡、掉缓存，换了内存换了固态都没用，后来搬工位远离配电箱，问题好了八成。谁能想到根源是谐波？

碰到谐波超标，几个实用的解决办法

碰到谐波超标，几个实用的解决办法

如果你只是偶尔出外勤做现场直播剪辑，别嫌重，带个小容量的在线式UPS。记住，是在线式，不是那种几十块的后备式，在线式能重新整流输出干净的正弦波，把大部分谐波滤掉，几百VA的就够带导播台和笔记本，完全够用✅

固定的非编机房，最好给剪辑设备、调色系统走一条独立的供电专线，别和电梯、空调、开水房这些大功率设备走同一路线，从根源切断谐波来源，花不了几百块施工费，比你换一圈配件划算太多。

还有带谐波抑制的滤波插座，别买几十块的智商税，要买真带EMI滤波和谐波抑制电路的，我自己机房装了一个，确实能把声卡的底噪压下去，画面那层若隐若现的横纹也消失了。说实话我之前也觉得这是交智商税，自己踩过坑才知道有用。

对了，澄清一个误区：很多人说接地做好就能解决，不对。接地只能解决漏电和静电干扰，谐波是电流本身不干净，接地救不了，别白费功夫重新拉地线了。

上次那个户外直播的活，最后临时借了个小在线式UPS接上，不到十秒钟，横纹直接没了，底噪也干净了，现场一群做技术的都哇了，那种惊喜感，真的，比剪完一个百万播放的片子还爽。

不过话说回来，天天坐固定办公室剪片子的朋友，确实很少碰到谐波问题。但只要你接现场活、出外景直播，真的把这个事记下来，别像我上次一样抓瞎，耽误事又闹心。原来我们做视频的天天喊着画面干净、声音干净，原来从电源这一步，就已经开始了。挺有意思的。
